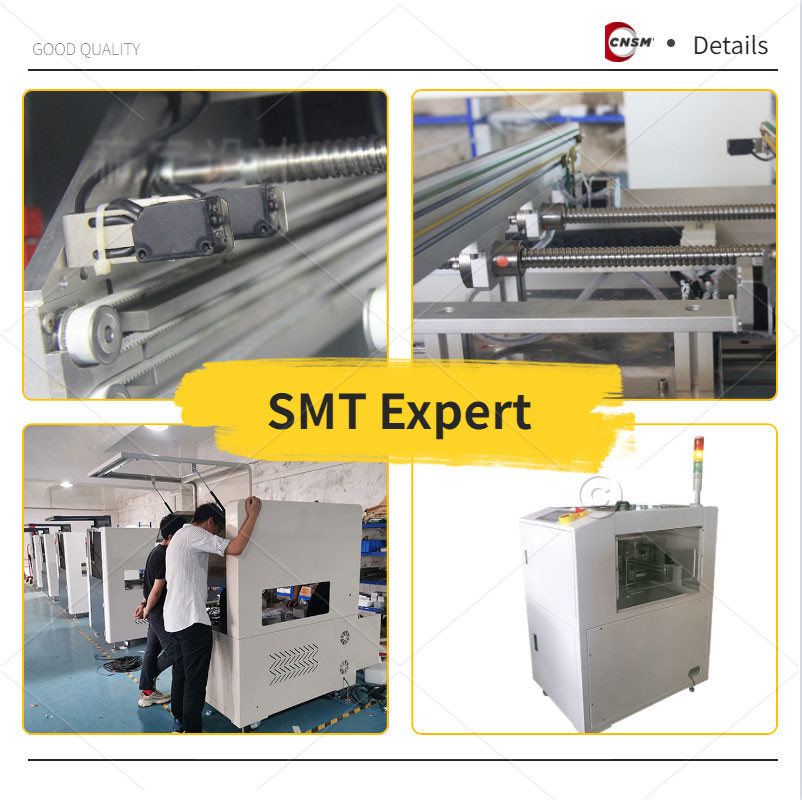

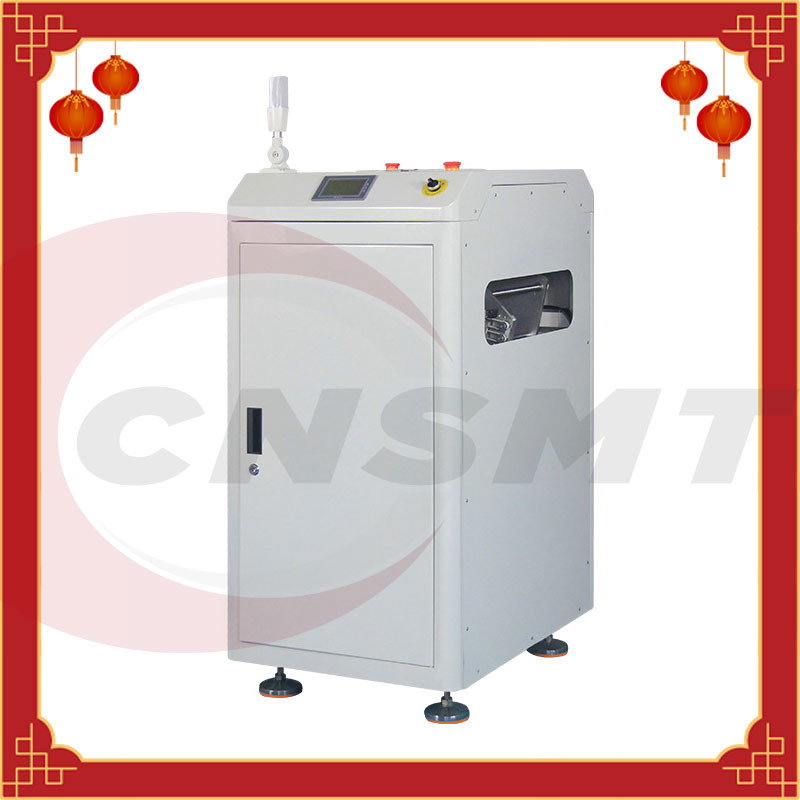

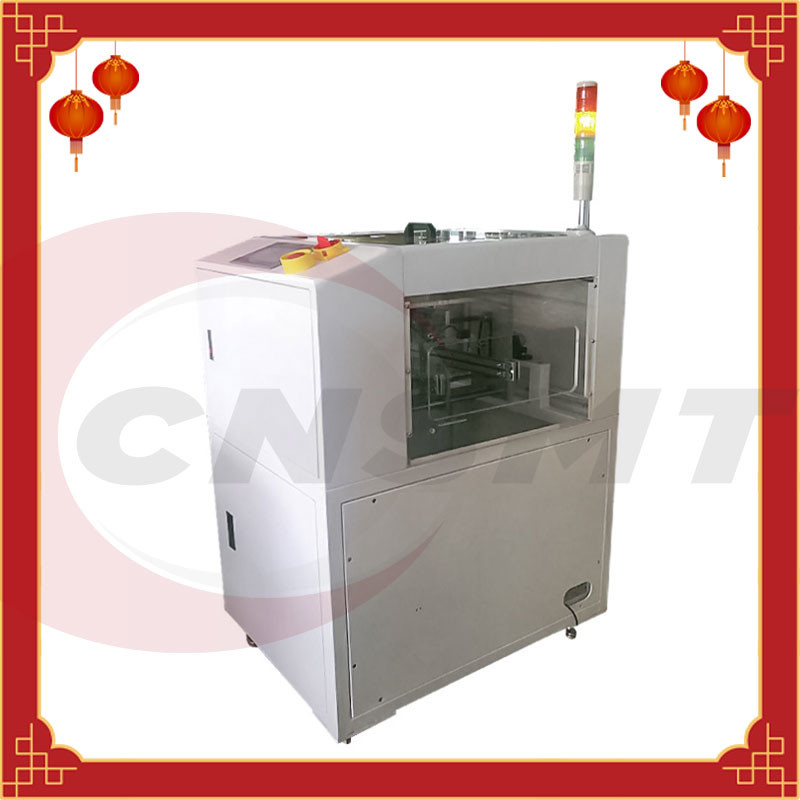

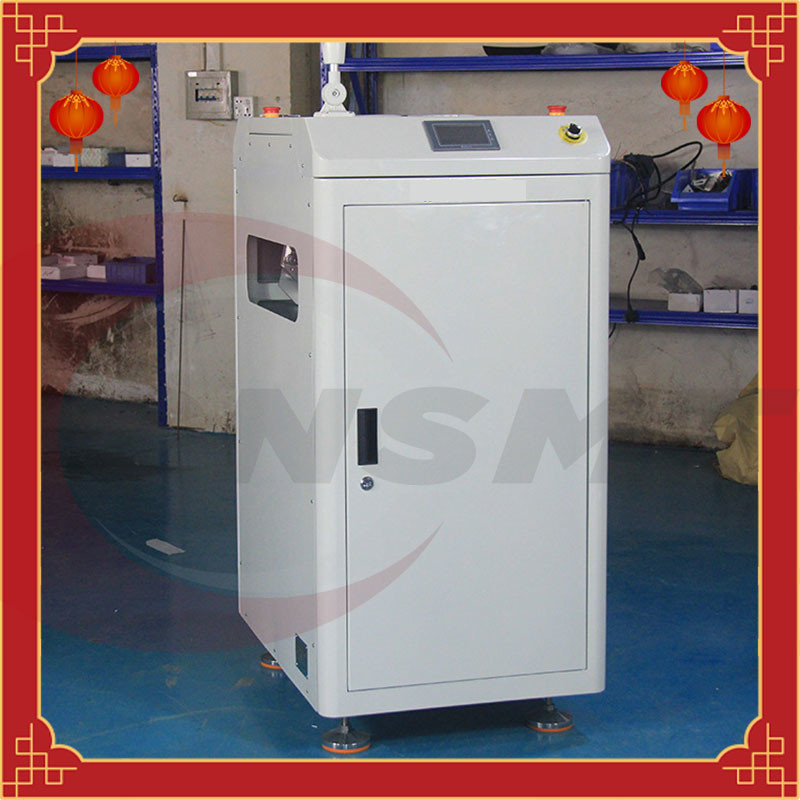

180-stopniowy sprzęt do obsługi PCB Przenośnik falownika AC 220V 60HZ
Przenośnik inwerterowy 180 stopni PCB-CNSMT
Przenośnik falownika PCB
Opis produktu
※ Górną pokrywę bezpieczeństwa można otworzyć, aby ułatwić obsługę osprzętu maszyny podczas konserwacji
※ Łatwy w użyciu inteligentny interfejs sterowania funkcjami ekranu dotykowego
※ Regulowana prędkość narożna, aby upewnić się, że płytka PCB nie będzie się ślizgać
※ Stabilne i wyważone urządzenie do regulacji szerokości (ręczna regulacja śruby sterującej)
※Mała powierzchnia zajmowana przez maszynę
※ Kompatybilny interfejs SMEMA
Specyfikacja
| opis | Przenośnik falownika PCB służy do odwracania płytki PCB w celu zaspokojenia potrzeb przetwarzania dwustronnego; |
| Czas cyklu | Około 15 sekund |
| zasilacz | 110-220-230V AC (określone przez użytkownika), jednofazowe |
| Obciążenie elektryczne | Maksymalnie 180 VA |
| Ciśnienie powietrza | 0,45-0,6 MPa |
| objętość przepływu powietrza | Do 30 litrów/min |
| Wysokość transmisji | 900 ± 20 mm (lub określony przez użytkownika) |
| Kierunek transmisji | Lewy→prawy lub prawy→lewy (opcjonalnie) |
Model:
| Model | CNSMT-CV300 | CNSMT-CV350 | CNSMT-CV460 |
| ROZMIAR PCB (dł. × szer.) ～ (dł. × szer.) | (50x50)～(450x300) | (50x50)～(450x350) | (50x50)～(450x460) |
| Wymiary (dł.×szer.×wys.) | 520x520x900 | 570*570*900 | 650*650*900 |
| Waga | Około 110 kg | 130kg | 160kg |
zasada działania
Automatyczny przenośnik inwerterowy na płytce drukowanej jest używany na korpusie linii SMT produktu elektronicznego.Płytka PCB wpływa do toru tokarki, a tor wykonuje obrót o 180 stopni, płytka PCB po stronie A wchodzi, a płytka PCB po stronie B wychodzi.Całość ramy jest dopasowana do odpowiednich profili, wygląd powierzchni to blacha 1,5 mm, napęd flip napędzany jest silnikiem krokowym + pas, z mechanicznym ogranicznikiem;napęd przenośnika gąsienicowego napędzany jest silnikiem prądu przemiennego o mocy 15 W + łańcuch
Technika tła:
Płytki obwodów drukowanych, znane również jako płytki obwodów drukowanych, są dostawcami połączeń elektrycznych dla komponentów elektronicznych.Jego projekt to głównie projekt layoutu.
Główną zaletą stosowania płytek drukowanych jest znaczne ograniczenie błędów okablowania i montażu oraz poprawa poziomu automatyzacji i wydajności produkcji.
Ze względu na rosnącą integrację płytek PCB proces produkcyjny wymaga przetwarzania i produkcji zarówno przedniej, jak i tylnej strony płytek PCB.
Wykorzystywana jest większość istniejących ręcznych przewrotek.Sprzęt do przewracania używany w niektórych fabrykach ma złożoną konstrukcję i wysokie koszty zakupu.
Pakowanie i dostawa
Orzecznictwo
informacje o firmie
CNSMT jest wiodącym producentem i dostawcą maszyn i rozwiązań SMT z ponad 10-letnim doświadczeniem w Chinach.Możemy również robić OEM i ODM dla handlowców SMT, mamy wiele źródeł w dziedzinie SMT, nawet jeśli potrzebujesz używanych lub nowych urządzeń SMT lub innych części, możemy pomóc Ci uzyskać najlepszą jakość i konkurencyjne ceny maszyn.
Co możemy dla ciebie zrobić:
※ Posiadamy własną fabrykę produkującą urządzenia i urządzenia SMT
※ Posiadamy profesjonalny zespół inżynierów technicznych do produkcji maszyn
※ Możemy dostosować dla Ciebie różne maszyny SMT zgodnie z Twoimi wymaganiami
? Kupujemy i sprzedajemy używane i nowe urządzenia SMT na całym świecie
※ Zapewniamy pełną linię maszyn SMT i eksportujemy na cały świat
※ Stanie się dla Ciebie najbardziej wiarygodnym chińskim partnerem.
FAQ
Pytanie: Co sprawia, że jesteś najlepszą firmą w Chinach?
Odpowiedź: Działamy w branży SMT już od ponad 10 lat, co daje nam solidne doświadczenie w branży.
Pytanie: Czy jesteś w stanie dostosować moje zamówienia do naszej preferowanej aplikacji?
Odpowiedź: Tak oczywiście!Możemy dostosować zamówienia do naszych klientów.Wystarczy, że prześlesz swoje wymagania lub preferowaną aplikację pocztą elektroniczną.Odpowiemy Ci w ciągu 24-48 godzin od otrzymania najlepszego rozwiązania, jakie dla Ciebie wymyśliliśmy.
Pytanie: Jaka jest główna zaleta przenośnika inwerterowego PCB?
Odpowiedź: Główną zaletą przenośnika inwerterowego PCB jest to, że będziesz mieć w pełni zautomatyzowany zespół SMT, który może odwrócić twoje PCB bez potrzeby ręcznej obsługi.Jest to potrzebne, aby zapobiec uszkodzeniom spowodowanym błędem ludzkim.
Pytanie: Czy łatwo jest korzystać z przenośnika falownika PCB?
Odpowiedź: Tak to jest.W rzeczywistości większość naszych maszyn jest dostarczana z instrukcją w języku angielskim, która pomoże ci lepiej zrozumieć maszynę pod względem funkcji i procesów.Instalacja i uruchomienie maszyny jest również łatwe.Jeśli potrzebujesz więcej informacji, nie wahaj się z nami skontaktować, abyśmy mogli Ci pomóc
Pytanie: Jaki jest Twój czas realizacji zamówień międzynarodowych?
Odpowiedź: Nasz normalny czas realizacji wszystkich zamówień, zarówno międzynarodowych, jak i lokalnych, wynosi 3 dni robocze na przetworzenie i 10 dni roboczych na czas tranzytu.Pamiętaj, że rzeczywista liczba dni nadal będzie zależeć od Twojej dokładnej lokalizacji.Daj nam znać swoją dokładną lokalizację, abyśmy mogli podać dokładniejszą liczbę dni na czas realizacji Twoich zamówień.
Pytanie: Czego używasz do pakowania?
Odpowiedź: Zwykle do pakowania zamówień używamy mocnego pudełka.Ale jeśli maszyna wymaga większej ochrony, dodamy drewnianą skrzynię.Możesz również poinformować nas o preferowanym opakowaniu.
Pytanie: Czy będziesz potrzebować zaliczki na spersonalizowane maszyny?
Odpowiedź: Tak.W przypadku maszyn niestandardowych będziemy wymagać 70% zaliczki.30% należy zapłacić, gdy maszyna jest gotowa do wysyłki.
Nasze usługi
1, rozwiązanie pełnej linii SMT
2, producent urządzeń peryferyjnych SMT
3, podajnik SMT, dysza smt, kalibracja podajnika smt, wózek PCB, wózek podajnika, strorage PCB, producent ściągaczki SMT
4, Kupuj i sprzedawaj używane i nowe drukarki YAMAHA JUKI FUJI PANASONIC SAMSUNG i rozpływowe
5,
CNSMT jest liderem i zaufanym dostawcą wszystkich maszyn PCB w Chinach.Mamy również wysoki wskaźnik zadowolenia ze wszystkich naszych międzynarodowych klientów, ponieważ jesteśmy oddani dostarczaniu tylko najwyższej jakości produktów dla wszystkich Twoich potrzeb SMT.
Posiadamy duży zapas wszystkich maszyn SMT, a jedną z najszybciej sprzedających się maszyn do PCB, jakie posiadamy, jest przenośnik inwerterowy do PCB.Jeśli szukasz dobrej jakości przenośnika inwerterowego do PCB, nie szukaj więcej, ponieważ mamy wszystkie rodzaje gotowych do dostawy.Jeśli nie wiesz, co zamówić, pozwól nam pomóc!
Dlaczego warto wybrać CNSMT?
To są powody, dla których powinieneś ufać tylko CNSMT.Jesteśmy tutaj, aby pomóc Ci znaleźć najskuteczniejsze i najtańsze rozwiązania dla wszystkich Twoich potrzeb SMT.
Jeśli szukasz przenośnika inwerterowego PCB, zapoznaj się z poniższymi szczegółami.
Co to jest przenośnik inwerterowy PCB?
Przenośnik inwerterowy PCB lub znany również jako przenośnik przerzucania PCB, jest tym, czego używasz, jeśli chcesz wyeliminować potrzebę ręcznej obsługi płytek drukowanych podczas odwracania ich w obie strony w celu przetworzenia.
Wyeliminowanie ręcznej obsługi jest konieczne, jeśli chcesz uniknąć ryzyka uszkodzenia i zanieczyszczenia podczas procesu.Przenośnik inwerterowy PCB występuje w wielu formach i funkcjach.Ale przede wszystkim głównym celem jest odwrócenie planszy na jedną stronę, aby ją przetworzyć, a następnie zrobienie tego z drugiej strony.Proces ten jest zautomatyzowany, bez konieczności ingerencji człowieka.
Automatyzacja jest kluczem do wysokiej produktywności
Wszyscy wiemy, że automatyzacja przyniesie wiele korzyści linii montażowej SMT.Fabryki / firmy SMT powinny to rozważyć, jeśli chcą:
Cechy przenośnika z inwerterem PCB
Jak wspomniano, przenośnik inwerterowy PCB występuje w różnych modelach, funkcjach i funkcjach.Ale żeby wymienić tylko kilka wspólnych cech, które można znaleźć w większości przenośników inwerterowych PCB, zobacz informacje poniżej:
Techniczne elementy realizacji:
Na tej podstawie model użytkowy zapewnia maszynę do przewracania/odwracania płyt PCB, która może automatycznie odwracać płytkę PCB i ma prostą konstrukcję i niski koszt.
Aby osiągnąć cel wzoru użytkowego, wzór użytkowy przyjmuje następujące rozwiązania techniczne:
Tokarka do płytek PCB, w skład której wchodzą:
Rama ma pierwszy koniec i drugi koniec;
Zestaw rolek jest umieszczony na ramie blisko pierwszego końca;
Mechanizm transportowy jest umieszczony na ramie;mechanizm przenoszący zawiera pierwszy wałek obrotowy, drugi wałek obrotowy, pierwszy silnik i wiele wzajemnie rozmieszczonych taśm przenośnikowych.
Pierwszy wałek obrotowy znajduje się na ramie w pobliżu pierwszego położenia końcowego, drugi wałek obrotowy znajduje się na ramie w pobliżu drugiego końca, a wiele taśm przenośnikowych jest napędzanych przez pierwszy wałek obrotowy i drugi wałek obrotowy ;
Mechanizm obracający jest umieszczony na ramie;mechanizm przerzucający zawiera wałek obrotowy, pierwszą grupę taśm zaciskowych, drugą grupę taśm zaciskowych, trzecią grupę taśm zaciskowych, czwartą grupę taśm zaciskowych i czujnik oraz wałek obrotowy. Umieszczony pośrodku ramy, pierwszy grupa taśm zaciskowych i druga grupa taśm zaciskowych, trzecia grupa taśm zaciskowych i czwarta grupa taśm zaciskowych są odpowiednio umieszczone po obu stronach wału obrotowego i połączone z wałem obrotowym.
Grupa klipsów i trzecia grupa klipsów znajdują się po tej samej stronie wału obrotowego, a druga grupa klipsów i czwarta grupa klipsów znajdują się po tej samej stronie wału obrotowego.
W niektórych przykładach wykonania pierwsza grupa pasków zaciskowych zawiera wiele pierwszych pasków zaciskowych rozmieszczonych w odstępach, a trzecia grupa pasków zaciskowych zawiera wiele trzecich pasków zaciskowych rozmieszczonych w odstępach, a każdy pierwszy pasek zaciskowy odpowiada pierwszemu paskowi zaciskowemu .Trzy listwy zaciskowe,
pierwsza listwa zaciskowa i trzecia listwa zaciskowa mają kąt 15-40 stopni;druga grupa prętów zaciskowych i czwarta grupa prętów zaciskowych znajdują się po tej samej stronie obracającego się wału,
druga grupa listew z klipsem zawiera wiele drugich listew z klipsem rozmieszczonych w odstępach, a czwarta grupa listew z klipsem zawiera wiele czwartych listew z klipsem rozmieszczonych w odstępach, a każda druga listwa z klipsem odpowiada czwartemu listwowi z klipsem.Pomiędzy paskiem a czwartym paskiem zaciskowym jest kąt 15-40 stopni;trzeci pasek zaciskowy i czwarty pasek zaciskowy są usytuowane pomiędzy dwoma sąsiednimi taśmami przenośnika i są usytuowane niżej niż taśma przenośnika;
Czujnik umieszczony jest z boku taśmy przenośnika.
W niektórych przykładach wykonania mechanizm przenoszący ma dwa zestawy, a wałek obrotowy mechanizmu klapowego znajduje się pomiędzy dwoma zestawami mechanizmów przenoszących.
W niektórych przykładach wykonania na każdym mechanizmie przekładni znajdują się co najmniej dwa czujniki.
W niektórych przykładach wykonania odległość między taśmą przenośnika a zestawem rolek jest mniejsza niż rozmiar najmniejszego boku płytki PCB.
W niektórych przykładach wykonania pomiędzy pierwszym prętem klipsowym a trzecim prętem klipsowym oraz pomiędzy drugim prętem klipsowym a czwartym prętem klipsowym występuje kąt 25 stopni.
Tokarka do płytek drukowanych o wzorze użytkowym jest wyposażona w zespół rolek, mechanizm transportowy i mechanizm do obracania płyt na ramie.
Grupa rolek wysyła płytkę PCB do mechanizmu przenośnika, a mechanizm przenośnika wysyła płytkę PCB do mechanizmu obracania płyty.Pomiędzy dwoma paskami zaciskowymi mechanizm obracania działa, aby odwrócić płytkę PCB na drugą stronę, przetwarzając w ten sposób drugą stronę PCB;
mechanizm przerzucający składa się z obracającego się wału i szeregu listew zaciskowych ustawionych w górę i w dół, a jego konstrukcja jest prosta i kosztowna, nieduża.
Opis rysunków
Figura 1 jest schematycznym diagramem ogólnej struktury maszyny do przerzucania płytek PCB według korzystnego przykładu wykonania niniejszego wynalazku;
2 jest schematycznym diagramem struktury mechanizmu przerzucającego maszyny przerzucającej PCB opisanej na FIG.1;
FIGA.3 jest schematycznym widokiem z góry konstrukcji tokarki do płytek drukowanych opisanej na FIG.1.
Szczegółowe sposoby
W celu ułatwienia zrozumienia niniejszego wzoru użytkowego, niniejszy wzór użytkowy zostanie opisany w bardziej wyczerpujący sposób w odniesieniu do odpowiednich rysunków.Korzystne przykłady wykonania niniejszego wynalazku są pokazane na rysunkach.Jednakże niniejszy wynalazek może być realizowany w wielu różnych formach i nie jest ograniczony do opisanych tutaj przykładów wykonania.
Wręcz przeciwnie, celem dostarczenia tych przykładów wykonania jest dokładniejsze i bardziej wyczerpujące zrozumienie ujawnienia niniejszego wzoru użytkowego.
Należy zauważyć, że gdy element jest określany jako „przymocowany” do innego elementu, może on znajdować się bezpośrednio na innym elemencie lub może być również obecny element centralny.Gdy element jest uważany za „połączony” z innym elementem, może być on bezpośrednio połączony z innym elementem lub w tym samym czasie może być obecny element pośredni.
O ile nie określono inaczej, wszystkie terminy techniczne i naukowe stosowane w niniejszym dokumencie mają takie samo znaczenie, jak powszechnie rozumiane przez specjalistów w dziedzinie technicznej niniejszego wzoru użytkowego.Terminologia zastosowana w opisie niniejszego wzoru użytkowego służy jedynie do opisania konkretnych przykładów wykonania i nie ma na celu ograniczenia niniejszego wzoru użytkowego.
Proszę odnieść się do RYS.1 do 3, maszyna do przewracania płytek PCB 100 według niniejszego wynalazku przewraca płytkę PCB.Maszyna przerzucająca 100 zawiera ramę 10, zestaw rolek 20, mechanizm przenoszący 30 i mechanizm przerzucający 40.
Zestaw rolek 20, mechanizm przenoszący 30 i mechanizm przerzucający 40 są umieszczone na ramie 10, a zestaw rolek 20 jest używany do łączenia przerzutek.W maszynie 100 i innym sprzęcie do obróbki płytek PCB, mechanizm przenoszący 30 jest używany do przenoszenia płytki PCB, a mechanizm przewracający 40 jest używany do odwracania płytki PCB.
Proszę odnieść się do RYS.1, stojak 10 ma pierwszy koniec 11 i drugi koniec 12. Zestaw rolek 20 jest umieszczony na ramie 10 w pobliżu pierwszego końca 11 i służy do wysyłania płytki drukowanej PCB przetwarzanej przez przednie urządzenie do mechanizmu przenośnika 30. W tym przykładzie wykonania zestaw 20 rolek zawiera kilka rolek.
1 i 3, mechanizm transmisyjny 30 jest osadzony na ramie 10 i porusza się wzdłuż górnej powierzchni ramy 10. Mechanizm przenoszący 30 zawiera pierwszy wałek obrotowy 31, drugi wałek obrotowy 32, pierwszy silnik (nie pokazano), oraz wiele wzajemnie oddalonych taśm przenośnikowych 33. Pierwszy wałek obrotowy 31 jest umieszczony na ramie 10 w pobliżu pierwszego końca 11, a drugi wałek obrotowy 32 jest umieszczony na ramie 10 w pobliżu drugiego końca 12, pas przenośnika 33 jest owinięty wokół pierwszego wału obrotowego 31 i drugiego wału obrotowego 32, a przenośnik taśmowy 33 jest napędzany przez pierwszy wał obrotowy 31 i drugi wał obrotowy 32.
W tym przykładzie wykonania odległość między taśmą przenośnika 33 a zestawem rolek 20 jest mniejsza niż rozmiar najmniejszego boku płytki PCB, aby zapobiec spadaniu płytki PCB podczas transportu przez zestaw rolek 20 do przenośnika taśmowego 33.
1 i 2, mechanizm obrotowy 40 jest osadzony na ramie 10 i zawiera wałek obrotowy 41 umieszczony pośrodku ramy 10, pierwszą grupę listew zaciskowych 42, drugą grupę listew zaciskowych 43 i pierwszą grupę listew zaciskowych 42 połączone z wałem obrotowym 41. Trzy grupy prętów zaciskowych 44, czwarta grupa prętów zaciskowych 45 i czujnik 46, pierwsza grupa prętów zaciskowych 42 i trzecia grupa prętów zaciskowych 44 odpowiadają sobie i znajdują się po tej samej stronie wału 41,
druga grupa prętów zaciskowych 43 i czwarty zacisk. Grupy taśm 45 odpowiadają i są odpowiednio umieszczone po tej samej stronie wału obrotowego 41.
Pierwsza grupa prętów zaciskowych 42 zawiera wiele pierwszych prętów zaciskowych 421 rozmieszczonych w odstępach, trzecia grupa prętów zaciskowych 44 zawiera wiele trzecich prętów zaciskowych 441 rozmieszczonych w odstępach, a każdy pierwszy pręt zaciskowy 421 odpowiada trzeciemu prętowi zaciskowemu 441, Pomiędzy pierwszym prętem zaciskowym 421 a trzecim prętem zaciskowym 441 występuje kąt 15-40 stopni, dzięki czemu płytkę PCB można włożyć pomiędzy pierwszy pręt zaciskowy 421 a trzeci pręt zaciskowy 441.
W tym przykładzie wykonania kąt Druga grupa pasków zaciskowych 43 zawiera wiele drugich pasków zaciskowych 431 rozmieszczonych w odstępach, a czwarta grupa pasków zaciskowych 45 zawiera wiele czwartych pasków zaciskowych 451 rozmieszczonych w odstępach, a każdy drugi pasek zaciskowy 431 odpowiada do czwartego Pręt zaciskowy 451, drugi pręt zaciskowy 431 i czwarty pręt zaciskowy 451 mają kąt 15-40 stopni, tak że płytkę PCB można włożyć między drugą pręt zaciskowy 431 a czwartą pręt zaciskowy 451. ten przykład wykonania W przykładzie kąt wynosi 25 stopni.
Trzeci pasek zaciskowy 441 i czwarty pasek zaciskowy 451 znajdują się pomiędzy dwoma sąsiednimi taśmami przenośnika 33, a położenie jest niższe niż taśma przenośnika 33.
Przenośnik taśmowy 33 wjeżdża automatycznie, gdy płytka PCB jest transportowana do pierwszego końca 11 stojaka 10 Pomiędzy pierwszą listwą zaciskową 421 a trzecią listwą zaciskową 441, czujnik 46 na stojaku 10 wykrywa, że płytka PCB wchodzi do pierwszego zacisku pręta 421 i trzeciego pręta zaciskowego 441 i steruje obrotem wału 41 w celu napędzania pierwszego pręta zaciskowego.Pasek 421 i trzeci pasek zaciskowy 441 są przekręcane na drugi koniec 12 zębatki 10 i zatrzymują się w odpowiednim położeniu.
Płytka PCB spada na taśmę przenośnika 33 na drugim końcu 12 stojaka 10 i jest nadal transportowana.W tym czasie druga listwa zaciskowa 431 i czwarta Listwa zaciskowa 451 jest obracana na pierwszy koniec 11 stojaka 10, a następna partia płytek PCB wchodzi między drugą listwę zaciskową 431 a czwartą listwę zaciskową 451, i nadal jest odwracany, aby można było wykonać obrót płytki PCB.
W tym przykładzie wykonania mechanizm transmisyjny 30 ma dwie grupy, a wałek obrotowy 41 mechanizmu do obracania płyt 40 jest umieszczony pomiędzy dwiema grupami mechanizmów transmisyjnych 30. Na każdym mechanizmie transmisyjnym 30 znajdują się co najmniej dwa czujniki 46. Ponadto, czujnik 46 jest umieszczony z boku taśmy przenośnika 33 na ramie 10, aby ułatwić wykrywanie płytki PCB bez wpływu na działanie mechanizmu obracającego płytę 40.
Wspomniane powyżej przykłady wykonania wyrażają tylko kilka sposobów realizacji niniejszego wzoru użytkowego, a ich opis jest stosunkowo szczegółowy i szczegółowy, ale nie należy ich rozumieć jako ograniczenia zakresu niniejszego wzoru użytkowego.Należy podkreślić, że osoby o przeciętnych umiejętnościach w tej dziedzinie, bez odchodzenia od koncepcji wzoru użytkowego, mogą dokonać kilku modyfikacji i ulepszeń, a wszystkie one wchodzą w zakres ochrony wzoru użytkowego.Dlatego zakres ochrony patentu na wzór użytkowy powinien być przedmiotem załączonych zastrzeżeń.
Aby dowiedzieć się więcej o naszym przenośniku inwerterów PCB, skontaktuj się z nami bezpośrednio, abyśmy mogli udzielić Ci dalszej pomocy we wszystkich Twoich wątpliwościach.W międzyczasie możesz sprawdzić poniższe informacje, które pokażą najczęściej zadawane pytania przez naszych poprzednich klientów wraz z odpowiedziami.
