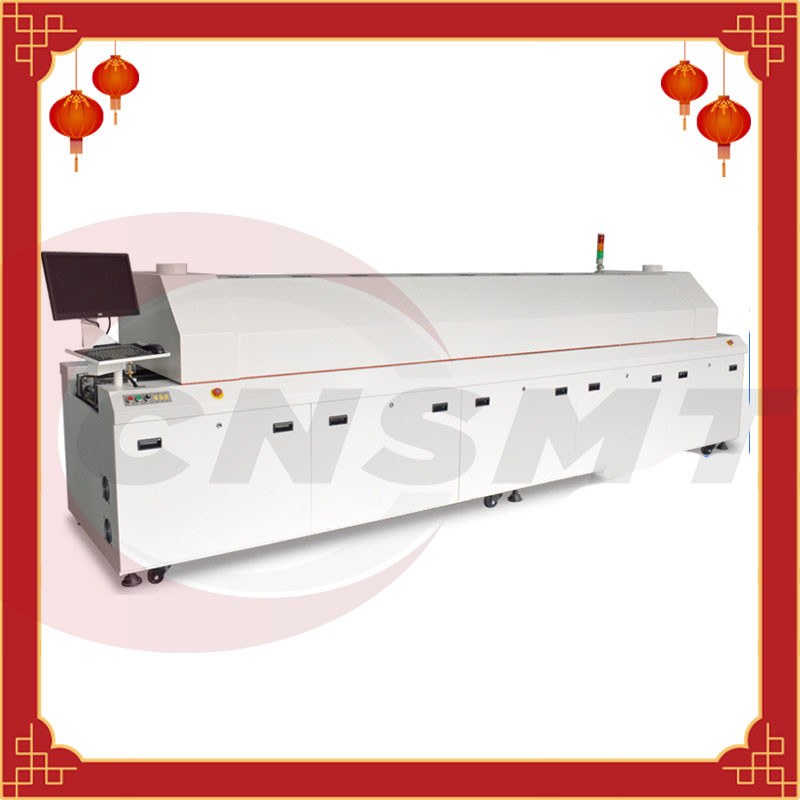

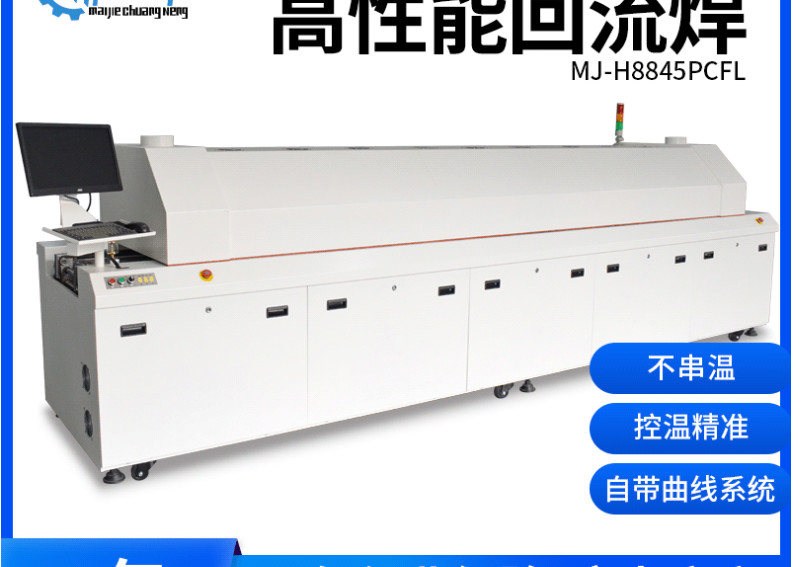

8-strefowy piec rozpływowy SMT — CNSMT-H8835M

CNSMT jest jednym z wiodących producentów pieców rozpływowych SMT w Chinach, zapewniamy wszystkie modele pieców rozpływowych do lutowania, o dobrej jakości i konkurencyjnej cenie. Jeśli masz jakieś potrzeby, skontaktuj się z nami już teraz!

Produkujemy wszelkiego rodzaju maszyny do lutowania rozpływowego, w tym ekonomiczne, średnie i duże 8-strefowe piece rozpływowe, poniżej znajduje się model średni:

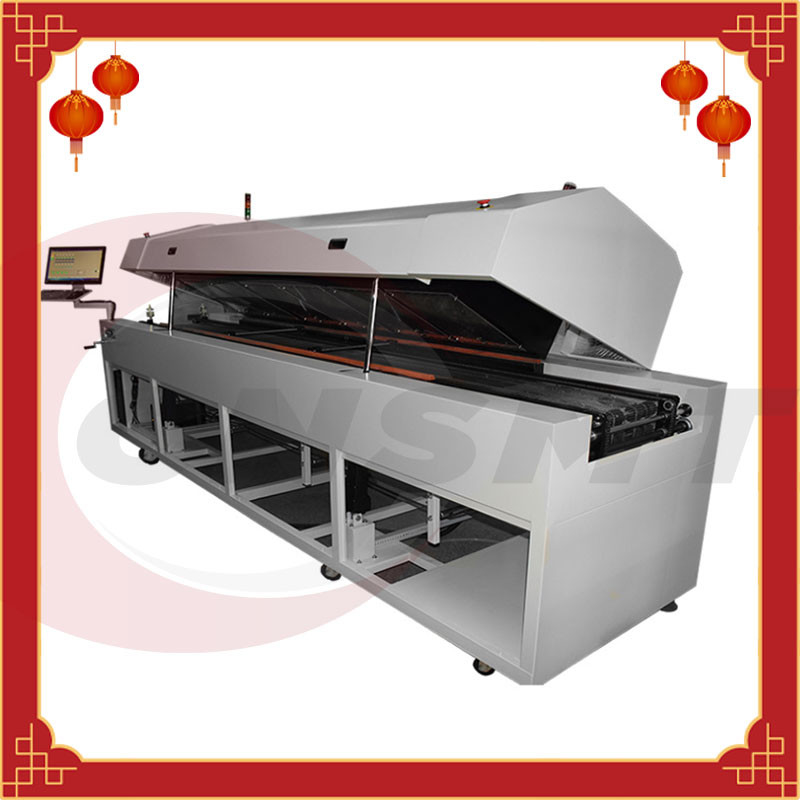

Piec rozpływowy z ośmioma temperaturami Funkcje:

Technologia ogrzewania drutu grzejnego MAIJIE, niezależna struktura wiatru, górne i dolne metody ogrzewania, wysoka wydajność cieplna, szybkie nagrzewanie, około 20 minut od temperatury pokojowej do ustawionej temperatury roboczej, różnica między ustawioną temperaturą strefy spawania a rzeczywistą temperaturą jest mniejsza niż 30 ℃.

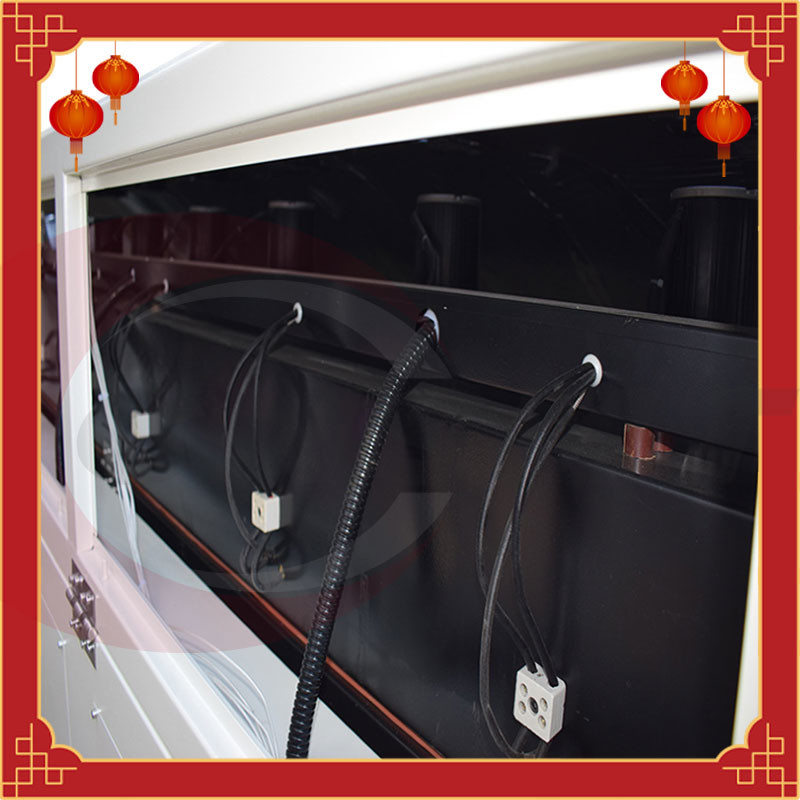

· Korzystanie ze specjalnego silnika wysokotemperaturowego Taiwan Mitsukoshi, ogrzewanie gorącym powietrzem z napędem bezpośrednim, bilans gorącego powietrza, niski poziom hałasu, niskie wibracje, komponenty 0201 nie mogą się przesuwać podczas transportu.

· Unikalna konstrukcja kanału powietrznego, równomierna dystrybucja powietrza, duża pojemność cieplna, strefa podgrzewania wstępnego, strefa stałej temperatury i nagrzewanie strefy spawania w górę iw dół, niezależny obieg, niezależna regulacja temperatury, dokładność regulacji temperatury w każdej strefie temperatury wynosi ± 1 ℃, piec otwarcie przyjmuje elektryczny typ górnej pokrywy.

· Nadaje się do debugowania krzywych temperatury różnych modeli, z ustawieniami podwójnej lub potrójnej strefy lutowania, trójprzewodowym TESTEM PROFILU △ T tak małym jak 8 ℃, a test krzywej połączenia jest szczególnie kompatybilny z japońskim lub europejskim i amerykańskim standardem bezołowiowym procesy lutowania.

· Za pomocą nowo zaprojektowanej specjalnej prowadnicy transportowej, wykonanej z odpornego na wysoką temperaturę, odpornego na zużycie stopu aluminium, o wysokiej sztywności i braku odkształceń.

System regulacji szerokości szyny prowadzącej przyjmuje współosiowe urządzenie do regulacji szerokości zębatki, aby zapewnić, że równoległość szyny prowadzącej osiągnie ± 5 MM, co skutecznie zapobiega występowaniu zakleszczeń i upadku płyty.I wyposażone w automatyczne i ręczne urządzenie do regulacji szerokości.

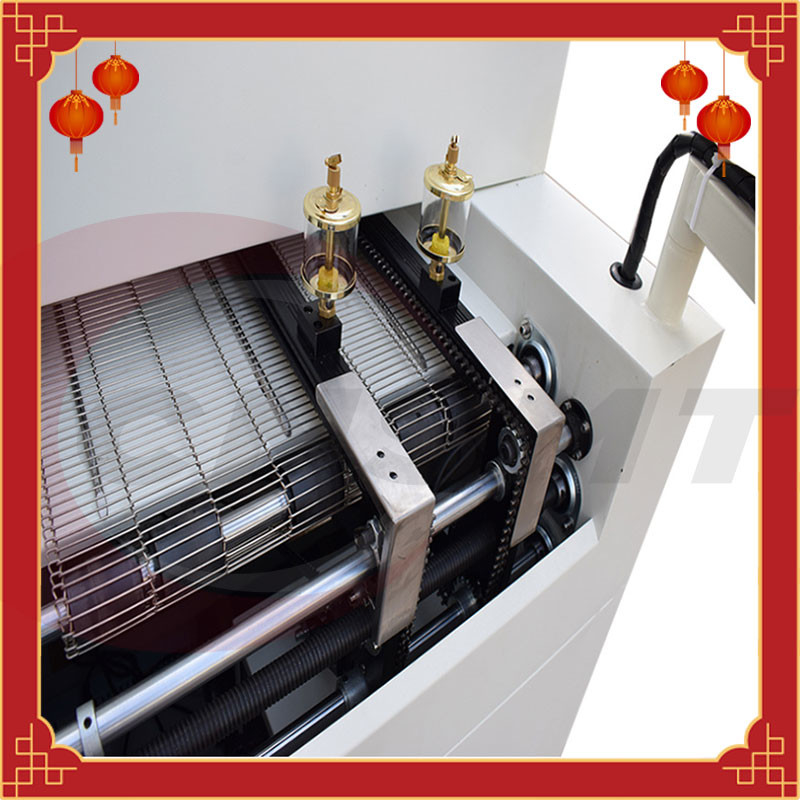

· System transportowy wykorzystuje bezstopniową regulację prędkości konwersji częstotliwości z przetwornicą częstotliwości Delta, importowany napęd silnikowy ZD, wysokiej jakości łańcuch ze stali węglowej i pas siatkowy ze stali nierdzewnej SUS316 do transportu synchronicznego, co dodatkowo zapewnia płynny transport.Jest również wyposażony w bezprzerwowy zasilacz UPS i funkcję ręcznego wytrząsania, która może skutecznie zapobiegać spaleniu PCB w piecu z powodu nagłej awarii zasilania.

· Posiada funkcję odmierzania czasu automatycznego kapania i liczenia PCB.

· Zastosuj wysokiej jakości sterowanie komputerem przemysłowym, wyświetlacz LCD, system operacyjny Windows XP, elastyczny test krzywych i wydajną funkcję dynamicznej analizy krzywych, a wszystkie dane mogą być drukowane i zapisywane w celu spełnienia wymagań procesu bezołowiowego.

· Wszystkie komponenty elektryczne są importowane, a wszystkie przewody sygnałowe są ekranowane, aby zapewnić długotrwałą, stabilną i niezawodną pracę przez 24 godziny w technologii SMT

Specyfikacja H8835

8zone smt piec rozpływowy Warunki instalacji i użytkowania

<1> Napięcie robocze: trójfazowy system pięcioprzewodowy AC380V 50HZ.

<2> Temperatura otoczenia: 5 ~ 40 ℃;

<3> Wilgotność względna: nie więcej niż 85% RH;

<4> wyłącznik zasilania: przełącznik powietrza

<5> Moc zainstalowana: 48KW

<6> Ziemia jest płaska i w otaczającym środowisku nie powinno być silnych wibracji ani korozyjnego gazu.

Jak sprawdzić krzywą 8-strefowego pieca rozpływowego?

Temperatura i czas ośmiu stref temperaturowych:

Strefa temperaturowa 1: 148 stopni;

Strefa temperaturowa 2: 180 stopni;

Strefa temperaturowa 3: 183 stopnie;

Strefa temperaturowa 4: 168 stopni;

Strefa temperaturowa 5: 174 stopnie;

Strefa temperaturowa 6: 198 stopni;

Strefa temperaturowa siódma: 240 stopni;

strefa temperaturowa ósma: 252 stopnie;

prędkość transportu: 0,6m/min;alarm przekroczenia temperatury jest ustawiony na 10 stopni.

Ogólnie rzecz biorąc, lutowanie rozpływowe ma tylko cztery strefy temperaturowe: strefę podgrzewania wstępnego, strefę stałej temperatury, strefę lutowania rozpływowego i strefę chłodzenia.

Niezależnie od tego, ile stref temperaturowych używa się do lutowania rozpływowego, ich ustawienia temperaturowe są ustawiane zgodnie z zasadą działania tych czterech stref temperaturowych.Ogólnie rzecz biorąc, na rynku jest więcej lutowania rozpływowego w ośmiu strefach temperatur.

Istnieje pewna różnica temperatur pomiędzy rzeczywistą temperaturą pomiaru lutowania rozpływowego a zadaną temperaturą lutowania rozpływowego.

W rzeczywistości wysoka temperatura lutowania bezołowiowego lutowania rozpływowego wynosi 245 stopni.Temperatura lutowania rozpływowego jest ustawiana zgodnie z krzywą temperatury dostarczoną przez fabrykę pasty lutowniczej i rzeczywisty produkt lutowniczy

Proces bezołowiowy: strefa podgrzewania: szybkość ogrzewania wynosi 1,0 ~ 3,0 ℃ / s;strefa zanurzenia: szybkość ogrzewania poniżej 2℃/s, czas 70~130℃/s, temperatura: 160~200℃;strefa rozpływu: najwyższa Temperatura wynosi 220~250℃, a czas powyżej 220℃ wynosi 30~90 sekund;strefa chłodzenia: szybkość chłodzenia jest mniejsza niż 4 ℃ / s, temperatura zakończenia chłodzenia jest korzystnie nie wyższa niż 75 ℃

Strefa temperatury lutowania rozpływowego CNSMT8 jest podzielona głównie na cztery strefy temperaturowe: strefę podgrzewania, strefę stałej temperatury, strefę spawania i strefę chłodzenia.

Strefa podgrzewania

Podgrzewanie to pierwszy etap procesu rozpływu.Podczas tej fazy ponownego rozpływu cały zespół płytki drukowanej jest stale podgrzewany do temperatury docelowej.

Głównym celem etapu podgrzewania wstępnego jest zapewnienie, aby cały zespół płytki drukowanej bezpiecznie osiągnął temperaturę wstępnego rozpływu.Podgrzewanie to także okazja do odgazowania lotnych rozpuszczalników zawartych w paście lutowniczej.Aby rozpuszczalnik podobny do pasty został prawidłowo rozładowany, a komponenty bezpiecznie osiągnęły temperaturę przed rozlewem, płytka drukowana musi być podgrzewana w konsekwentny liniowy sposób.

Ważnym wskaźnikiem pierwszego etapu procesu rozpływu jest nachylenie temperatury lub czas narastania temperatury.Jest to zwykle mierzone w stopniach Celsjusza, C/s na sekundę.

Wiele zmiennych może mieć wpływ na te dane, w tym: docelowy czas przetwarzania, lotność pasty lutowniczej i kwestie dotyczące komponentów.Ważne jest, aby wziąć pod uwagę wszystkie te zmienne procesu, ale w większości przypadków uwzględnienie wrażliwych komponentów ma kluczowe znaczenie.„Jeśli temperatura zmieni się zbyt szybko, wiele elementów się zepsuje.

Maksymalna szybkość zmian termicznych, jaką może wytrzymać najbardziej wrażliwy element, staje się maksymalnym dopuszczalnym nachyleniem”. Jeśli jednak elementy termiczne nie są używane, a wydajność jest zmaksymalizowana, nachylenie można dostosować, aby skrócić czas przetwarzania.

Dlatego wielu producentów zwiększa te spadki do maksymalnej, uniwersalnej dopuszczalnej wartości 3,0°C/s.Wręcz przeciwnie, jeśli użyje się pasty lutowniczej zawierającej szczególnie silny rozpuszczalnik, zbyt szybkie nagrzanie elementu łatwo spowoduje niekontrolowany proces.Ze względu na odgazowanie lotnych rozpuszczalników mogą one wylewać lut z padów i płyt lutowniczych.

Kulki lutownicze są głównym problemem gwałtownego odgazowywania podczas fazy podgrzewania.Gdy płytka drukowana nagrzeje się do temperatury podczas fazy wstępnego nagrzewania, powinna wejść w fazę stałej temperatury lub fazę wstępnego rozpływu.

Strefa stałej temperatury

Strefa stałej temperatury lutowania rozpływowego wynosi zwykle od 60 do 120 sekund ekspozycji, służy do usuwania substancji lotnych pasty lutowniczej i aktywacji topnika, gdzie grupa topników zaczyna utleniać się i redukować na wyprowadzeniach i padach komponentów.

Nadmierne temperatury mogą powodować rozpryskiwanie się lub kulkowanie lutowia, a także utlenianie podkładek mocujących pastę lutowniczą i zacisków komponentów.Podobnie, jeśli temperatura jest zbyt niska, topnik może nie zostać w pełni aktywowany.

Strefa spawania

Wspólna temperatura szczytowa jest o 20-40°C wyższa niż likwidus.[1] Granica jest określona przez element o najniższej odporności na wysoką temperaturę (element najbardziej podatny na uszkodzenia termiczne) w zespole.

Standardową wytyczną jest odjęcie 5°C od maksymalnej temperatury, jaką najbardziej wrażliwy element może wytrzymać, aby osiągnąć maksymalną temperaturę procesu.Ważne jest monitorowanie temperatury procesu, aby zapobiec przekroczeniu tego limitu.

Ponadto wysokie temperatury (powyżej 260°C) mogą uszkodzić wewnętrzne wióry elementów SMT i sprzyjać wzrostowi związków międzymetalicznych.I odwrotnie, temperatura, która nie jest wystarczająco wysoka, może uniemożliwić pełny przepływ gnojowicy.

Strefa chłodzenia

Ostatni obszar to strefa chłodzenia, która służy do stopniowego chłodzenia obrabianej płyty i krzepnięcia połączeń lutowniczych.Właściwe chłodzenie może zahamować tworzenie się nadmiaru związków międzymetalicznych lub szok termiczny komponentów.

Typowy zakres temperatur strefy chłodzenia to 30-100°C.Ogólnie zaleca się, aby szybkość chłodzenia wynosiła 4°C/s.Jest to parametr, który należy wziąć pod uwagę przy analizie wyników procesu
