Ysm20r Yamaha Smt Pick and Place Machine Pcb 0,45 MPa 400 V 3 fazy
YAMAHA YSM20R Pick and Place Machine-CNSMT
CNSMT to niezawodny, niezawodny i najbardziej zaufany dostawca SMT w Shenzhen w Chinach.Posiadamy 10-letnie doświadczenie w tej branży, co daje nam przewagę nad innymi dostawcami SMT.
Nasza firma jest wspierana przez wysoko wykwalifikowanych specjalistów, którzy rozumieją maszynę SMT od podszewki.Posiadamy również profesjonalny zespół, który dba o wszystkie zamówienia klientów, aby zapewnić najwyższą jakość i szybką wysyłkę przez cały czas.
CNSMT ma wysoką reputację dzięki dobrej obsłudze klienta i szybkiej realizacji zamówień.Dlaczego jesteśmy w stanie to osiągnąć?Z powodu:
Specyfikacja YAMAHA YSM20R:
| Model |
| YSM20R TypPV |
| Typ YSM20RSV |
| Rozmiar planszy docelowej |
| Model jednoszynowy: L810 × W490 ～ L50 × W50 |
| Model z podwójnym przenośnikiem: ※** Oś X to model ze specyfikacją podwójnej belki |
| Wysyłając jedną płytę: L810 × W490 ～ L50 × W50 |
| Gdy wysyłane są dwie płyty: L380 × W490 ～ L50 × W50 |
| Głowica pozycjonująca/elementy do montażu |
| Szybka uniwersalna głowica umieszczająca (HM)※: |
| 0201 ～ W55 × L100mm, wysokość mniejsza niż 15mm |
| ※W celu umieszczenia elementów 0201 prosimy o kontakt osobno. |
| Głowica pozycjonująca o specjalnym kształcie (FM): |
| 03015～W55 × D100mm, wysokość mniejsza niż 28mm |
| Uniwersalna głowica do szybkiego ustawiania (HM): |
| 03015 ～ W55 × L100mm, wysokość mniejsza niż 15mm |
| Głowica pozycjonująca o specjalnym kształcie (FM): |
| 03015 ～ Szer.55 × dł.100mm, wysokość 28mm lub mniej |
| Możliwość montażu |
| (lepsze warunki firmy) |
| Podwójna wiązka osi X: Uniwersalna głowica do szybkiego ustawiania (HM) × 2 |
| 95 000CPH |
| Podwójna wiązka osi X: Uniwersalna głowica do szybkiego ustawiania (HM) × 2 |
| 90 000CPH |
| Dokładność rozmieszczenia |
| ±0,035 mm (±0,025 mm) Cpk≧1,0 (3σ) W najlepszych warunkach naszej firmy (przy użyciu standardowych komponentów do oceny) |
| Liczba podajników, które można zainstalować |
| Stały stojak podajnika: 140 więcej (przeliczony na taśmę 8mm) |
| Wózki do jednorazowego tankowania: 128 więcej (zamienione taśmą 8mm) |
| Automatyczny podajnik tacek: 30 warstw (typ stały: z sATS30, więcej), 10 warstw (typ karetki: z cATS10, więcej) |
| Specyfikacje zasilania |
| Trójfazowy AC 200/208/220/240/380/400/416V ±10% 50/60Hz |
| Źródło powietrza nawiewanego |
| Powyżej 0,45 MPa, czysto i sucho |
| Wymiary (z wyjątkiem występów) |
| dł. 1374 × szer. 1857 × wys. 1445mm (** korpus główny) |
| Masy ciała |
| Około 2050 kg (** korpus główny) |
| YSM20R-1 i YSM20R(SV)-1 wskazują, że urządzenie ma 1 zestaw ramion pozycjonujących;YSM20R-2 i YSM20R(SV)-2 wskazują, że urządzenie ma 2 zestawy ramion pozycjonujących. |
| MODEL | YAMAHA YSM20R |
|
Odpowiednia płytka drukowana (pojedyncza linia) PCB (dwupasmowy) |
810 x 490 do 50 x 50 (LW) Tylko dla osi X 2 belek 1 płytka drukowana: 810 x 490 do 50 x 50 (LW) 2 PCB: 380 x 490 do 50 x 50 (LW)
|
| Głowica z odpowiednimi komponentami |
Głowica o dużej prędkości: 0201 mm do 55 x 100 mm |Wysokość maks. 15mm
Elastyczna głowica: 03015 mm do 55 x 100 mm |Wysokość maks. 28mm
|
| Montaż w optymalnych warunkach zgodnie z silnikiem YAMAHA | Oś X z 2 wiązkami: Szybka, wielofunkcyjna głowica o dużej prędkości x 2 = 95 000 CPH |
| Dokładność montażu |
±0,035 mm (±0,025 mm) Cpk≧1,0 (3σ) Uwaga: w optymalnych warunkach określonych przez Yamaha Motor |
| Liczba typów komponentów |
Płyta stała: Maksymalnie 140 typów (konwersja na podajnik taśmy 8mm) Wymiana karetki podajnika: Maksymalnie 128 typów (konwersja na podajnik taśmy 8mm) Tace dla 30 typów (Typ stały: Maksymalnie dla sATS30) i 10 typów (Typ wózka: Maksymalnie z cATS10) |
| Zasilacz | AC 3-fazowy 200/208/220/240/380/400/416V +/-10% 50/60Hz |
| Dopływ powietrza | 0,45 MPa lub więcej, w stanie czystym, suchym |
| Wymiary | 1374 x 1857 x 1445 mm (LWH) |
| Waga | Szac.2050 kg |
Pióra:
Rozwiązanie z jedną głowicą – rozwiązanie jednogłowicowe YAMAHA YSM20R pozwala na pracę na szerszym zakresie chipów, od ultramałych (0201 mm) do większych, takich jak (55 x 100 mm).A ponieważ jest wyposażony w elastyczną głowicę, YAMAHA YSM20R może pracować z elementami o dziwnych kształtach.
Szybka operacja montażu – ta montażownica jest super szybka z prędkością 95 000 żetonów na sekundę.Ta prędkość jest o 5% szybsza w porównaniu do innych modeli na tym samym poziomie.
Kamera szerokokątna – ulepszona kamera szerokokątna pomaga w promowaniu szybszego montażu ze względu na szybszą zdolność wykrywania.Zainstalowano również światła boczne, aby zwiększyć wydajność.
Wariacje wiązki – Dostępne są 2 rodzaje belek dla osi X, które można wybrać, aby poprawić zdolność produkcyjną i montażową.
Przenośnik – może obsługiwać podwójne lub wielokrotne przenośniki.
Yamaha Mounter YSM10 to wielofunkcyjna maszyna ogólnego zastosowania, która może montować małe komponenty 03015mm komponenty W55*L100mm, a ilość komponentów może być montowanych na godzinę to 46000.
Rozmiar płytki drukowanej, którą można zamontować to 510*460mm.Istnieje możliwość zainstalowania 10 głowic dysz.10 dysz.
Maszyna do nakładania Yamaha YSM20R to szybka maszyna do montażu, która może montować małe komponenty 03015mm komponenty W55*L100mm, a liczba komponentów, które można zamontować na godzinę, wynosi 90000.
Rozmiar płytki drukowanej, którą można zamontować to 810*490mm.Jest 20 głowic dysz, które mogą pomieścić 20 dysz, podajnik SS8mm 140
To tylko niektóre z powodów, dla których CNSMT utrzymuje wysoki wskaźnik satysfakcji i doskonałą reputację, jeśli chodzi o dostarczanie wszystkich maszyn i urządzeń SMT.
Jaki produkt może wyprodukować YAMAHA YSM20R?
Produkty do montażu standardowego Yamaha YSM20
1. Światła LED: żarówki LED, reflektory LED, światła samochodowe LED, lampy sufitowe LED itp.
2. Kategoria oświetlenia: listwa świetlna LED do spryskiwaczy ścian, tuba cyfrowa, tuba barierowa, światło tęczowe LED itp.
3. Ekrany: wyświetlacze do montażu powierzchniowego LED, moduły LED itp.
4. Oświetlenie LED o dużej mocy: tunele LED, oświetlenie uliczne, reflektory, światła samochodowe, lampy biurkowe LED, samoloty 1W ~ 3W, powierzchnie sferyczne, bimodalne diody LED itp.
5. Produkty elektroniczne: płyty główne komputerowe, płyty główne MP3, płyty główne zasilaczy, płyty zasilające do oświetlenia LED, zasilacze LED, sterowniki LED, moduły LED, wyświetlacze LED itp.
6. Nadaje się do produktów LED w rozmiarze 810X490 MM, dronów i innych produktów wysokiej klasy
7, telefony komórkowe, obiektywy, aparaty fotograficzne, energia słoneczna, lotnictwo,
Charakterystyka zużycia energii YAMAHA
Maszyna do układania serii YSM wykorzystuje najnowszą technologię, a zasilanie całej maszyny to 1,1 kilowata.
Na przykład zużycie energii elektrycznej w przemyśle wynosi 1 juan/kWh i jest obliczane przy pracy 24 godziny na dobę, a jednostką obliczeniową jest 5 lat.
Zasilanie maszyny do układania to 1,1 kilowata 1,1×24×365×5 lat×1=48180 juanów/RMB
Co oferujemy?
Mamy listę maszyn, które są łatwo dostępne do wysyłki, takich jak YAMAHA YSM20R.W naszym sklepie mamy zarówno używaną, jak i nową YAMAHA YSM20R, a jeśli potrzebujesz dalszej pomocy w sprawie tej maszyny do montażu, daj nam znać.

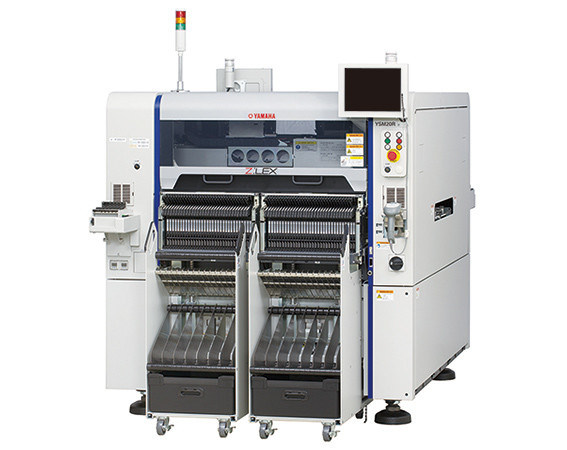

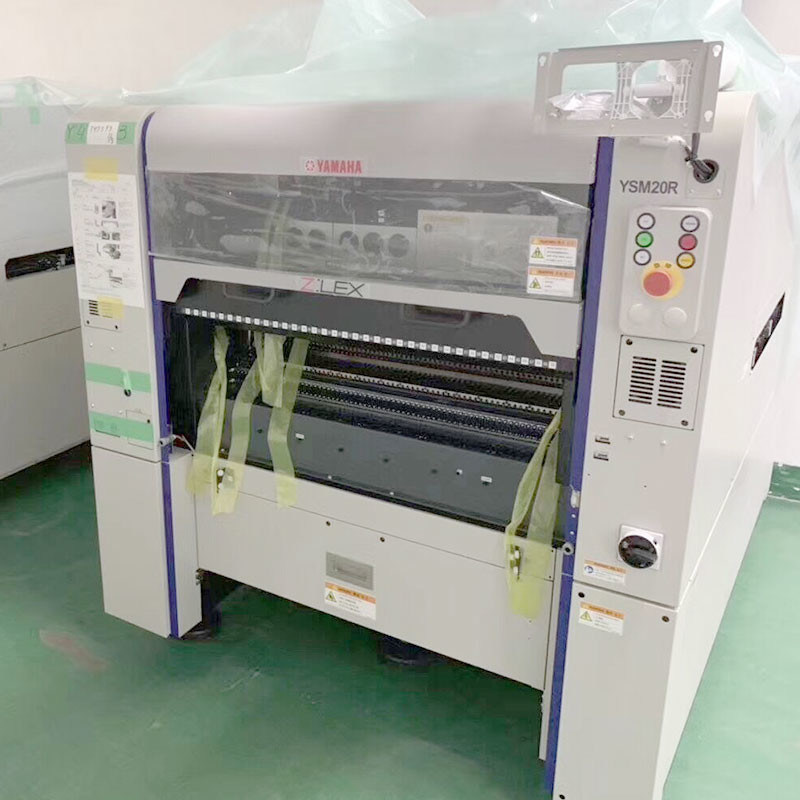

YAMAHA YSM20R
YAMAHA YSM20R jest najszybszą na świecie maszyną montażową w swojej klasie i przenosi jednogłowicowe rozwiązanie na zupełnie nowy poziom.Jest zdecydowanie szybszy niż YSM20 (ponad 5%) i może pracować nieprzerwanie bez konieczności zatrzymywania maszyny.Jest to poszukiwana modułowa maszyna do szybkiego montażu, preferowana przez wiele fabryk SMT na całym świecie.
Inne powody, dla których powinieneś kupić YAMAHA YSM20R
Często Zadawane Pytania
Pytanie: Jak złożyć zamówienie na YSM20R?
Odpowiedź: Jeśli jesteś gotowy, aby złożyć zamówienie na Yamaha YSM20R, wyślij nam wiadomość e-mail, abyśmy mogli wysłać Ci potwierdzenie zamówienia wraz z innymi szczegółami, które musisz znać, takimi jak:
Po otrzymaniu odpowiedzi i płatności dokonamy ostatecznej kontroli maszyny i wyślemy ją do Ciebie.
Pytanie: Co jeśli maszyna nie działa poprawnie, gdy do mnie dotrze.Co zrobisz?
Odpowiedź: Zapewniamy, że maszyna będzie działać, gdy tylko do Ciebie dotrze.Jeśli będziesz mieć takie obawy, z przyjemnością Ci pomożemy, współpracując z Tobą za pośrednictwem połączenia wideo, w razie potrzeby wysyłając części zamienne, a nawet udając się do Twojej lokalizacji w celu sprawdzenia.
Pytanie: Czy łatwo z niego korzystać?
Odpowiedź: Tak, jest bardzo łatwy w użyciu.Dostarczymy do tego instrukcję w języku angielskim wraz z samouczkiem wideo.Jeśli potrzebujesz dalszej pomocy, możesz skontaktować się z nami, abyśmy mogli Ci pomóc online.
Pytanie: do jakiego produktu można użyć YAMAHA YSM20R?
Odpowiedź: YAMAHA YSM20R może być używany do wszystkich produktów SMT, ponieważ jest to wielofunkcyjna maszyna typu pick and place, może montować komponenty od 01005 do 100 mm, więc niezależnie od tego, czy montujesz produkty LED, czy o wysokiej precyzji, YAMAHA YSM20R będzie najlepszym wyborem .
Jeśli nie możesz znaleźć informacji, których szukasz, skontaktuj się z nami, abyśmy mogli Ci pomóc.
Z CNSMT zdecydowanie jesteś w dobrych rękach, jeśli chodzi o Twoje potrzeby SMT.
Skontaktuj się z nami teraz!
Nasze produkty sprzedawane są na całym świecie. Możesz być spokojny o cały proces naszych produktów.
