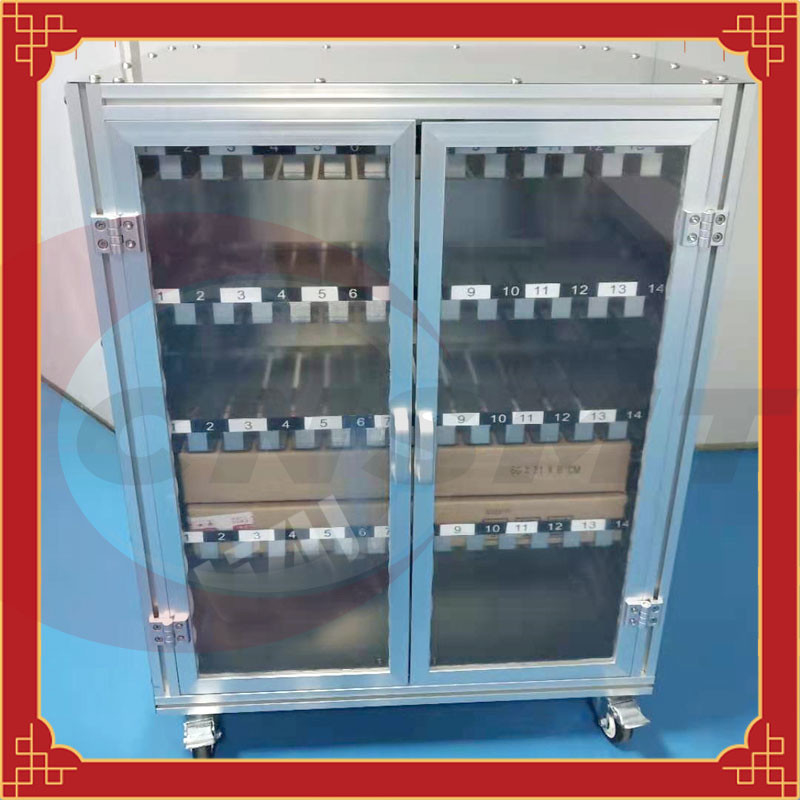

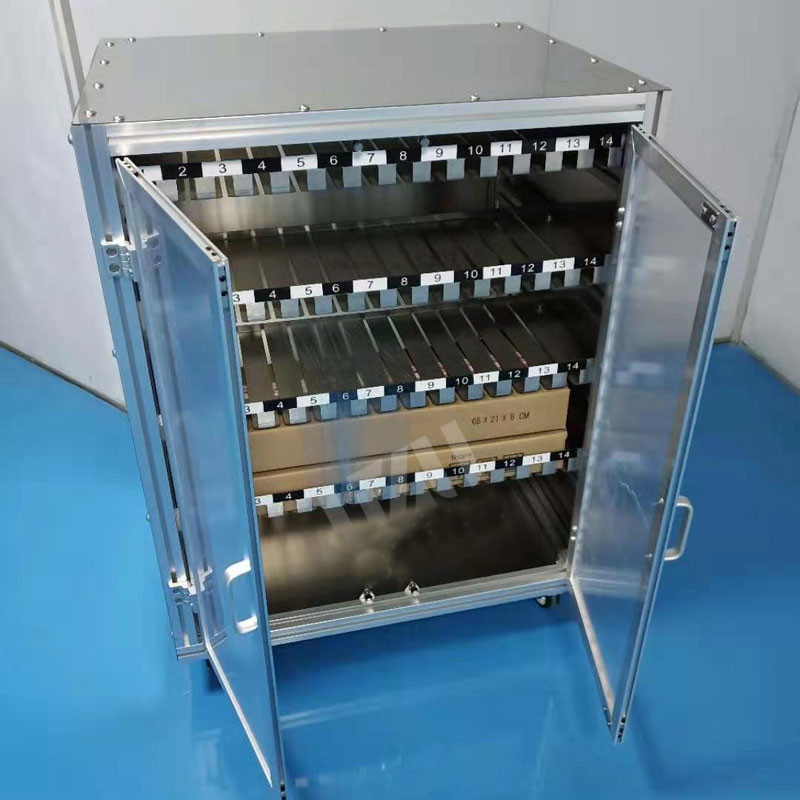

SMT Stojak do przechowywania ściągaczki do drukarki 4 warstwy CNSMT ze stopu aluminium

SMT Printer Squeege Storage Rack 4 warstwy CNSMT ze stopu aluminium

Szafka do przechowywania ściągaczki drukarki SMT, stojak do przechowywania ściągaczki

[Nazwa produktu]: Przechowywanie ściągaczki drukarki SMT
[Marka produktu]: CNSMT
[Materiał produktu]: stop aluminium
[Opis produktu]: 14 sztuk/warstwa * 4 warstwy
[Waga produktu]: około 48 KG
[Wymiary]: 600*800*1100 (mm)
[Dotyczy modeli]: Nadaje się do ściągaczek do drukarek SMT

Zastosowanie: służy do przechowywania ściągaczki SMT GKG, ściągaczki dek, ściągaczki mpm, ściągaczki desen, ściągaczki ekra,

Siatka stalowa SMT, zarządzanie zgarniaczem SMT
Szablon SMT jest produktem pomocniczym, tzn. pasta lutownicza jest drukowana na płytce drukowanej, przez którą mają być wklejone części, a następnie wklejane są komponenty.Następnie jest podgrzewany i zestalany przez lutowanie rozpływowe.Siatka stalowa SMT należy do kategorii montażu powierzchniowego obróbki produkcyjnej.

Skrobak SMT to nóż służący do zeskrobywania pasty lutowniczej lub czerwonego kleju na maszynie drukarskiej.

1. Cel zarządzania siatką stalową SMT i zgarniaczem

W celu ujednolicenia użycia i zarządzania szablonami i skrobakami w fabrykach elektroniki, opracowano przewodnik dotyczący zarządzania szablonami i skrobakami SMT.

2. Zakres zarządzania siatką stalową SMT i zgarniaczem

Nadaje się do stosowania i zarządzania wszystkimi siatkami stalowymi i skrobakami SMT w fabrykach elektroniki

3. Odpowiedzialność

3.1 Odpowiedzialność za wykonanie siatki stalowej
Zarządzanie techniczne SMT/zarządzanie sprzętem jest odpowiedzialne za raportowanie i podejmowanie decyzji w oparciu o potrzeby.
3.2 Obowiązki w zakresie zarządzania szablonami
Dział produkcji SMT: Wszystkie siatki stalowe są używane, czyszczone i magazynowane.
Technologia urządzeń SMT:
(1) Sprawdź i oceń otrzymaną stalową siatkę.Potwierdź szablonowe wymagania produkcyjne dostawcy oraz raporty z inspekcji i inne dokumenty.Pomiar napięcia.
(2) Personel zarządzający sprawdza otrzymaną siatkę stalową i rejestruje „Konto zarządzania siecią stalową”
Dział Jakości SMT: Odpowiedzialny za nadzór nad użytkowaniem i zarządzaniem siatką stalową;
3.3 Odpowiedzialność za zarządzanie zgarniaczem
Ściągaczka jest potwierdzona, używana i zarządzana przez dział techniczny/wyposażenia nowo zakupionej ssawy.

4. Wzorzec produkcji siatek stalowych:

4.1 Rozmiar projektu: automatyczny sprzęt drukujący: 650 mm × 550 mm / 736 mm × 736 mm
Ręczny sprzęt do drukowania: 470 mm × 370 mm
4.2 Wskaźnik grubości siatki stalowej:
(1) W przypadku produktów o minimalnym PODZIAŁKU mniejszym lub równym 0,3 mm, wybierz szablon mniejszy niż 0,125 mm;
(2) W przypadku produktów o najmniejszym PITCH 0,4 mm, wybierz szablon 0,13 mm.
(3) W przypadku produktów z małym odstępem większym lub równym 0,5 mm, wybierz szablon 0,15 mm
4.3 Metoda produkcji szablonu:
Potwierdź i przeanalizuj ROZMIAR GRUNTU produkowanych części MODELU
Upewnij się, że produkty SMD JIG są ułożone z uwzględnieniem, a kierunek siły określa styl szablonu.
Konieczność zmiany stylu szablonu, można go zmienić po powiadomieniu o umowie
