Automatyczna maszyna do dozowania kleju PCB Inline 60HZ AC 220V Pas antystatyczny

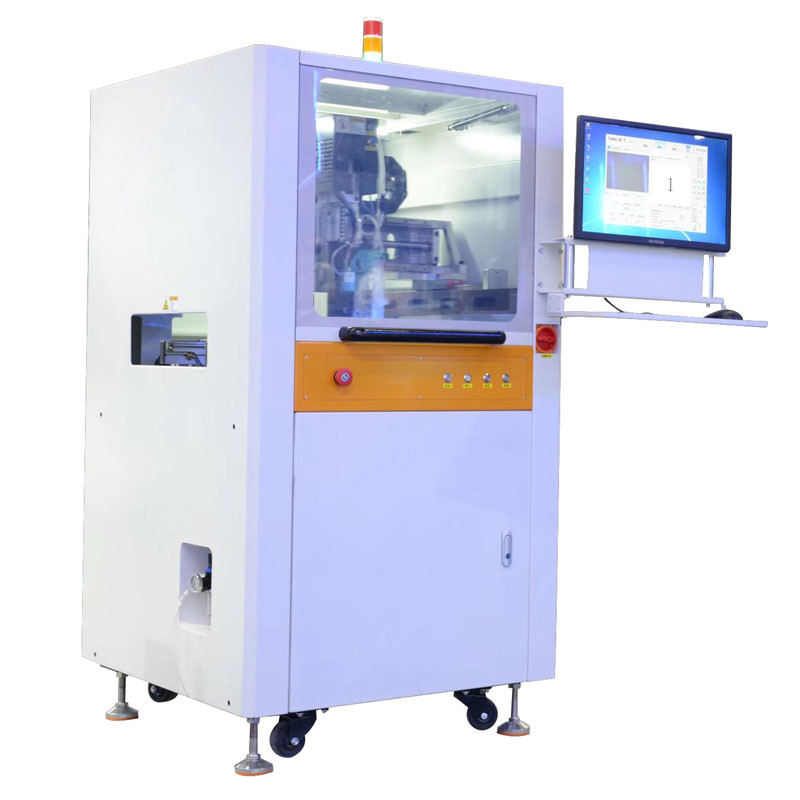

CNSMT-E800 Maszyna do dozowania kleju PCB Inline, dozownik kleju online
Wysoka precyzja
Główne elementy automatycznej szybkiej maszyny do kontroli kleju serii CNSMT-E800 przyjmują międzynarodowe komponenty najwyższego poziomu, zaawansowane narzędzia montażowe, ścisłą technologię i procedury montażu, doskonałe narzędzia kontrolne, surowe i systematyczne standardy kontroli, które skutecznie gwarantują powtarzalną dokładność działania każda oś ± 0,01 mm CPK jest większa niż 1,33.
wysoka wydajność
Precyzyjne sterowanie klejem, precyzyjny algorytm wizyjny i zaawansowany algorytm interpolacji przestrzennej 3D skutecznie zapewniają precyzyjną i stabilną pracę maszyny, bez konieczności przesuwania osi Z w górę i w dół.
Wysoka stabilność
Automatyczne rozwiązanie do dozowania natryskowego serii CNSMT-E800 łączy korpus zaworu, mikrowagę, moduł wizyjny i ruch szeregowo z komunikacją cyfrową w celu monitorowania danych w czasie rzeczywistym dotyczących masy kleju, długości linii kleju, szerokości linii, grubości kleju, pozycji, punktów wycieku , itp. Dzięki cyfrowej technologii automatycznego sterowania w zamkniętej pętli może łatwo i szybko reagować na wysoce precyzyjne kapsułkowanie, napełnianie, klejenie, montaż i inne zastosowania złożonych produktów w projektach produkcyjnych o wysokiej niezawodności.
Opłacalne
CNSMT-E800 on-line automatyczna szybka maszyna do dozowania i kontroli zintegrowana może obsługiwać wiele różnych zastosowań dozowania, różnorodne produkty o różnych rozmiarach podłoża;kompaktowa konstrukcja, ale efektywna przestrzeń robocza nie ogranicza się do synchronizacji dwuzaworowej, dwuzaworowej asynchronicznej i obrotowej Elastyczne ładowanie funkcji, takich jak przechylanie i podwójne tory transportowe, oraz wiodąca technologia jednomaszynowa do kontroli dozowania, oszczędza koszt zakupu i skutecznie zapobiega wielokrotnym inwestycjom w sprzęt.
Uniwersalna maszyna do automatycznego dozowania i kontroli kleju z serii CNSMT jest wyposażona i kompatybilna z różnymi technologiami dozowania i kontroli wizualnej oraz zapewnia różnorodne rozwiązania do automatycznego precyzyjnego dozowania i kontroli wizualnej ścieżki kleju.
Seria CNSMT automatycznych rozwiązań do dozowania natryskowego i kontroli z jedną maszyną, integrująca funkcje kompensacji rozpoznawania o wysokiej precyzji i kontroli wizualnej ścieżki kleju, dzięki pełnej cyfrowej kontroli i technologii przetwarzania procesu dozowania, może być stosowana w projektach produkcyjnych o wysokim zapotrzebowaniu .
Może łatwo i szybko poradzić sobie z wysoce precyzyjnymi enkapsulacjami, wypełnianiem, klejeniem, montażem i innymi zastosowaniami złożonych produktów.Stosowany jest głównie w elektronice użytkowej, klejeniu na gorąco, podkładaniu, montażu powierzchniowym, pakowaniu stosów, zaporach i wypełnianiu, wzmacnianiu komponentów FPC, materiałach wzmocnionych itp.
| dokładność pozycjonowania | ±0.025mm CPK>1.33 3sigma |
| Powtarzaj dokładność | ±0.02mm CPK>1.33 3Sigma |
| Prędkość biegu | 800mm/s |
| Metoda jazdy | Silnik serwo + śruba o wysokiej precyzji |
| Liczba osi | XYZ trzy osie |
| Parametry podłoża | |
| Maksymalny rozmiar podłoża | 300*280mm |
| Minimalny rozmiar podłoża | 50*50mm |
| Grubość podłoża | 0,4 ~ 6 mm |
| Maksymalna waga podłoża | 5 kg |
| Prześwit od krawędzi podłoża | 2,5 mm |
| Wysokość za burtą | 23mm |
| Wysokość transmisji | 900±40mm |
| prędkość transferu | 1500 mm/s (maks.) |
| metoda transferu | T zabić lub dwa E zabić tor transportowy |
| Typ przenośnika | Zwykły pas zdrowia lub pas antystatyczny |
| Kierunek transmisji | Od lewej do prawej, od prawej do lewej lub od lewej do lewej, od prawej do prawej |
| system wizualny | |
| Piksel aparatu | 1,3 miliona pikseli |
| pole widzenia | 6*9mm |
| Źródło światła | Światło koncentryczne lub światło pierścieniowe |
| Typ punktu odniesienia | Rozpoznawanie znaku lub chipa |
| Typ aparatu | Aparat cyfrowy |
| pozycja | Pozycjonowanie punktu znacznika, pomiar ciała, przewodnik znajdowania krawędzi są opcjonalne; |
| Parametry dozowania | |
| Wysokość komponentu | Maksymalnie 30 mm nad deską i 45 mm pod deską |
| Liczba zaworów | Zawór pojedynczy Zawór podwójny |
| Specyfikacje plastikowego wiadra | Standardowe 30 cm3 lub 50 cm3, 300 cm3 lub 50 cm3 30 cm3 lub 50 cm3 |
| Skok dozowania | X:300mm,Y:500mm /X:230mm/Y:400mm /X:230mm,Y:400mm |
| Model Muji | Odkurzanie |
| podstawowe wymagania | |
| wymaganie mocy | AC220V ±10%50/60Hz |
| Wymagania dotyczące sprężonego powietrza | 4~6kgf/cm2 |
| Zużycie powietrza | Około 5L/min |
| Średnica | 800*850*1435 MM |
| Waga | 1000 kg |
