Przyrząd do kalibracji podajnika FUJI CP6 CP7, przyrząd do kalibracji podajnika SMT FEEDER

Opis produktu

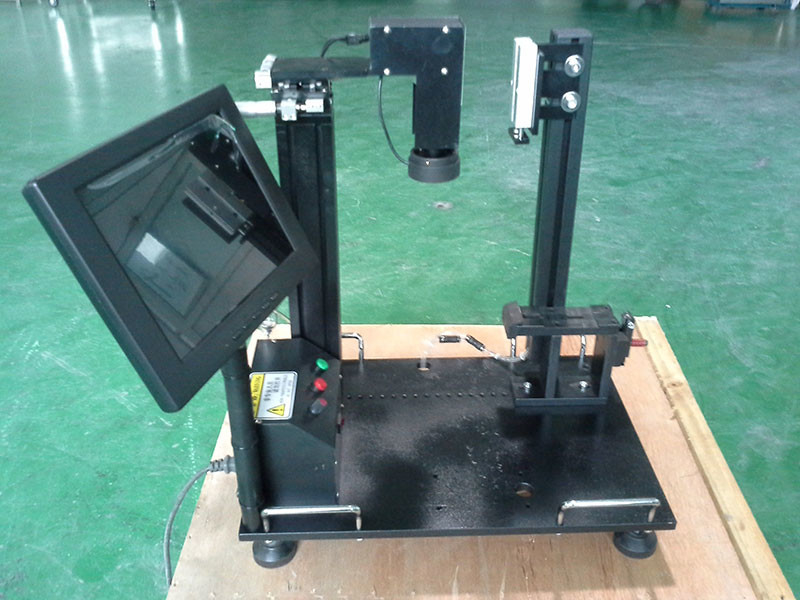

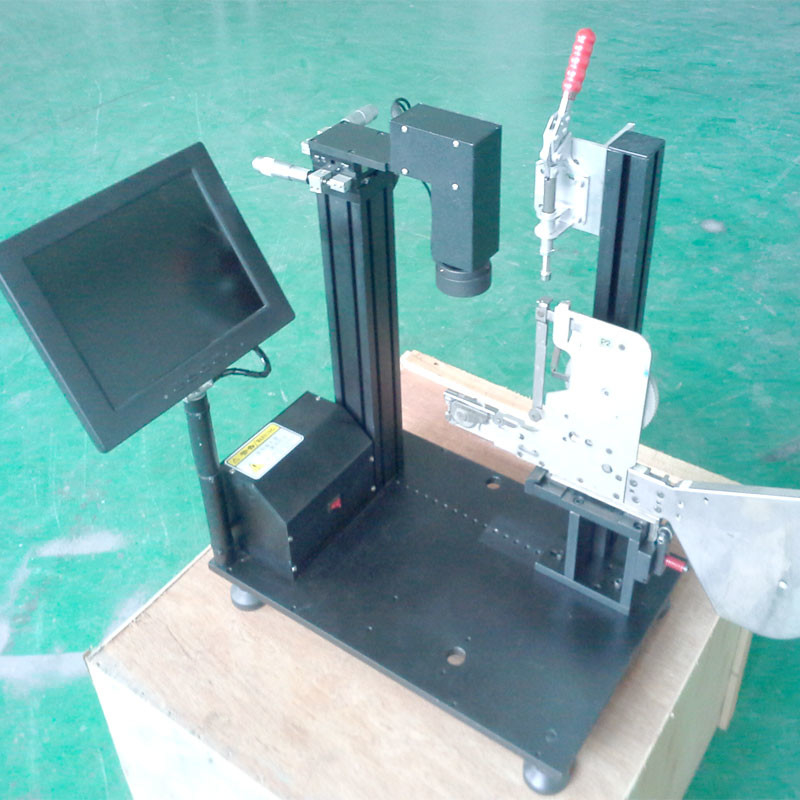

Kalibrator FUJI CP6 FEEDER
1. Struktura całej maszyny jest uproszczona, obsługa jest prosta, a funkcja zoptymalizowana.I używaj precyzyjnych kół zębatych, aby zapewnić stabilność pozycji i znacznie poprawić wydajność pracy.

2. Testowanie dokładności.Można dokładnie zmierzyć pozycję, wysokość i wysokość regeneratora.Potrafi lepiej zrozumieć stan jakości.

3. Zastosowanie kolorowego wyświetlacza LED, oświetlenia LED, kamery CCD z 50-krotnym powiększeniem, sprawia, że ​​konstrukcja jest bardziej zwarta i piękna.Skutecznie zmniejszają zmęczenie oczu i poprawiają jakość pracy.

4. Jest łatwy w obsłudze i może symulować maszynę do umieszczania, automatycznie i stale obserwować pozycję pobierania, może wyraźniej uchwycić ciągłą jakość pracy PODAJNIKA, aby skuteczniej kontrolować szybkość rzucania.

Funkcje i cechy:
1. Regulacja osi XYZ;
2. Kamera osiowa, którą można regulować bezpośrednio;
3. Wbudowany zasilacz 220 V DC;
4. Kursor krzyżowy ze skalą;
5. Funkcja auto i krok;
6. Wyświetlacz LED;
7. Oprawa sterowania podajnikiem;
8. Pasek sterujący podajnika 8*2mm/12*4mm/16*8mm i 24*8mm.

Przeznaczenie: Przyrząd kalibracyjny FEEDER służy do kalibracji modelu FEEDER

2. Specyfikacje produktu

2-1.Główne parametry sprzętu:

2-1-1.Moc wejściowa: AC220V (50HZ),

2-1-2.Moc znamionowa: 45 W

2-1-3.Ciśnienie powietrza w urządzeniu zasilającym: 0,5 MPa (= 5 barów)

2-1-4.Wymiary gabarytowe (rozmiar korpusu): długość×szerokość×wysokość=450mm×300mm×540mm

2-1-5.Waga sprzętu (bez monitora): 28 kg

2-1-6.Regulowany skok części transmisyjnej:
Kierunek X: 37 ± 0,5 mm
Kierunek Y: 37 ± 0,5 mm

2-2.Parametry komponentów:
2-2-1.Kamera CCD:

Dane indeksu parametrów
Kolor
Rozmiar CCD 1/4 cala
Rozdzielczość 400TVL
System sygnału PAL
Minimalne oświetlenie (F1.2) ≤1,5Lux
Interfejs obiektywu C/CS
Napięcie robocze DC 12V
Temperatura pracy -10 ℃ (50 ℃)
Środowisko pracy Wilgotność: 40% ～ 95%, ciśnienie atmosferyczne: 86 Kpa ～ 106 Kpa

2-2-2.Soczewki powiększające:

Soczewka telecentryczna, regulowana odległość 10 MM --- 800 MM;

2-2-3.Kolorowy wyświetlacz ciekłokrystaliczny:
Źródło zasilania: AC: 180～250V 50Hz
Pobór mocy: 15W
Wejście wideo: 0,7～1,4Vpp, 75Ω
Struktura obudowy: obudowa z tworzywa sztucznego, panel LCD
Kolor: czarny
Definicja środka poziomego: ≥800TVL
Wymiary: 300 (szer.) × 300 (wys.) × 100 (głęb.)
Waga: 38 kg

2-2-4.Światła robocze:
Napięcie robocze: DC 12 V
Znamionowy pobór mocy: 10W
2-3.Warunki środowiska pracy:
Temperatura: ＋10℃～＋35℃
Wilgotność: poniżej 50% (35 ℃) poniżej 90% (20 ℃)
Otoczenie: Nie powinno być gazów powodujących korozję.

3. Jak korzystać z produktu?
3-1.Przygotowanie przed inspekcją
* Zainstaluj monitor i podłącz go do zasilania 220V.Użyj kabla sygnału wideo, aby podłączyć złącze wyjściowe CCD do interfejsu wejściowego sygnału wideo monitora.
* Podłącz kabel z wtyczką DC do gniazda zasilania kamery CCD.
* Podłącz zasilanie elektrycznej skrzynki sterowniczej do zasilacza 220V.
* Najpierw włącz przełącznik z tyłu skrzynki elektrycznej i przełącznik zasilania wyświetlacza.W tym czasie na wyświetlaczu pojawi się kursor krzyżowy;jeśli nie jest wyświetlany, sprawdź poprawność przewodów zasilających i sygnałowych.Dostosuj jasność i kontrast wyświetlacza, aż obraz będzie wyraźny.
* Zamontuj linijkę kalibracyjną na PODAJNIKU z najlepszą szybkością umieszczania w produkcji, zainstaluj PODAJNIK na platformie do umieszczania i napraw go.
* Przycisk Cycle/Stop: Naciśnij raz przycisk Cycle/Stop, a silnik przesunie podajnik o jeden krok do przodu.Kontynuuj naciskanie przycisku Cykl/Zatrzymaj, a maszyna automatycznie uruchomi silnik, aby popychać podajnik do przodu, aż przycisk zostanie zwolniony.
* Klawisz Auto/Manual: Naciśnij raz klawisz Auto/Manual, podświetlenie wyświetlacza zaświeci się, naciśnij raz klawisz Cycle/Stop, aby napędzać silnik w celu ciągłego napędzania podajnika do przodu.Ponownie naciśnij klawisz Cycle/Stop, a silnik napędowy zatrzyma się.
* Klawisz kontroli prędkości: dostosuj przełącznik kontroli prędkości, a prędkość jazdy silnika odpowiednio się zmieni.
3-2.Metoda pomiaru
Obracaj pokrętłami regulacyjnymi w kierunkach X, Y i Z, aby przesunąć kursor krzyżowy na wyświetlaczu do środka pozycji ssania podajnika standardowego i ustawić go zgodnie ze środkiem kursora krzyżowego.Użyj kursora skali krzyżowej jako odniesienia, aby określić położenie odstępu podawania podajnika do kalibracji.
3-3.Regulacja podajnika
W razie potrzeby dokonaj następujących regulacji.
(1) Regulacja pozycji interwału w kierunku X

(2) Potwierdź

①Potwierdź pozycję interwału

② Potwierdzenie pozycji rolety

3-3-1.Regulacja pozycji interwału w kierunku X

(1) Najpierw użyj standardowego podajnika, aby określić prawidłową pozycję interwału karmienia,
(2) Zamontuj linijkę kalibracyjną na podajniku, który ma być wyregulowany.
Uwaga: linijka kalibracyjna powinna być mierzona od pozycji około 30 mm od przedniego otworu.
(3) Zdejmij pokrywę końcową podajnika, którą należy wyregulować (jak pokazano na rysunku 1), a następnie zainstaluj ją na podstawie podajnika.
(4) Lekko poluzować śrubę mocującą przekładni ślimakowej.
(5) Obróć wał silnika, zaciśnij urządzenie przeciwobrotowe na wale w pozycji karty korpusu i naciśnij je palcami.W tym czasie wał silnika nie porusza się.
Obróć i wyreguluj drążek przekładni ślimakowej, przekładnia ślimakowa napędza duży bieg, aby wyregulować pozycję podawania do prawidłowej pozycji, tak aby wyregulować położenie odstępu linijki korekcyjnej
Dopasuj otwór do środka kursora na wyświetlaczu, a następnie dokręć śrubę mocującą przekładni ślimakowej.
(6) Załaduj i wyładuj podajnik dwukrotnie, potwierdź, że pozycja interwału nie uległa zmianie,
(7) Naciśnij kilkakrotnie przycisk przewijania do przodu na podajniku, aby potwierdzić, czy pozycja podawania jest prawidłowa.

3-3-2.Potwierdzać
(1) Potwierdź pozycję interwału
Po regulacji potwierdź pozycję odstępu na korpusie urządzenia, jeśli pozycja jest przekrzywiona, ponownie ją wyreguluj.
Uwaga: Potwierdzając pozycję interwału, naciśnij przycisk „inching” podczas wybierania pozycji do potwierdzenia.Dodatkowo 3 razy załaduj i wyładuj podajnik taśmy,
Potwierdź lokalizację wielokrotnie.
(2) Potwierdź położenie żaluzji
Na podstawie podajnika potwierdź środek żaluzji w kierunku X
Czy serce znajduje się w środku kursora w mikroskopie.
Jeśli pozycja jest zbyt przekrzywiona, wymień górną osłonę.

4. Konserwacja
4-1.Codzienna kontrola

(1) Proszę sprawdzić powierzchnię styku podajnika i podstawy podajnika pod kątem wybojów i ciał obcych (brud itp.) spowodowanych kolizją.

(2) Użyj oczu, aby sprawdzić, czy liniał korekcyjny jest wygięty, i sprawdź, czy otwór na koło zębate jest zużyty, czy nie.

(3) Przyrząd do kalibracji podajnika musi być utrzymywany w czystości.Nie uderzaj podajnika o korpus maszyny podczas debugowania.Powierzchnię należy przetrzeć po każdym użyciu.Do podstawy podajnika należy dodać odpowiednią ilość oleju smarującego.Po zużyciu linijki kalibracyjnej należy zapewnić jej integralność, aby uniknąć deformacji i wpłynąć na dokładność.

(4) Po użyciu kalibratora, jeśli nie używasz go przez dłuższy czas, zakryj osłonę soczewki powiększającej, aby zapobiec zabrudzeniu i uszkodzeniu soczewki.
