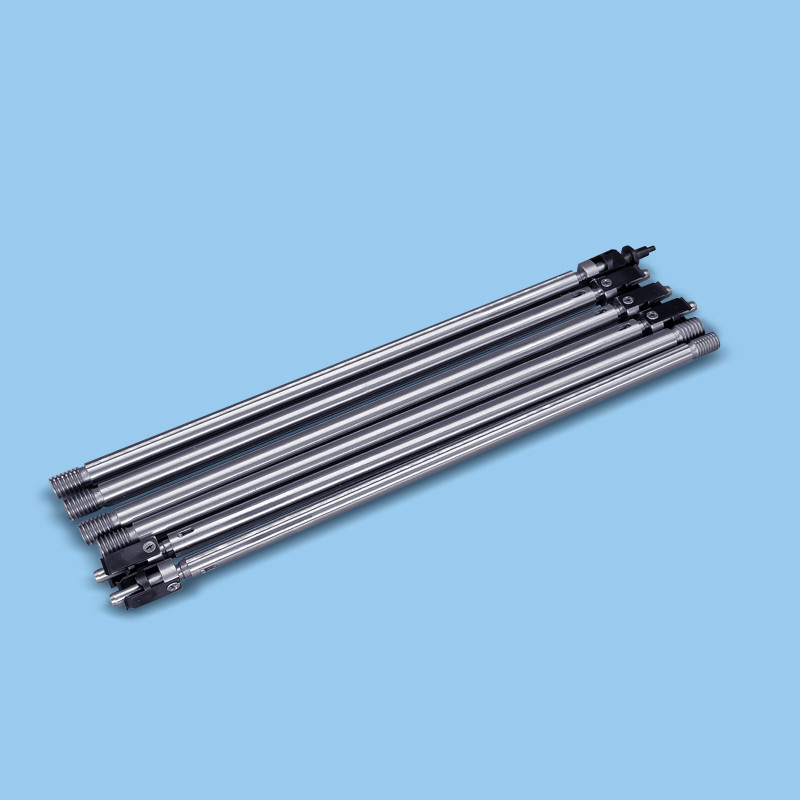

Yamaha Yv100 Wałek dyszy XJS 6 Spline Wałek 6 mm powłoka DIC

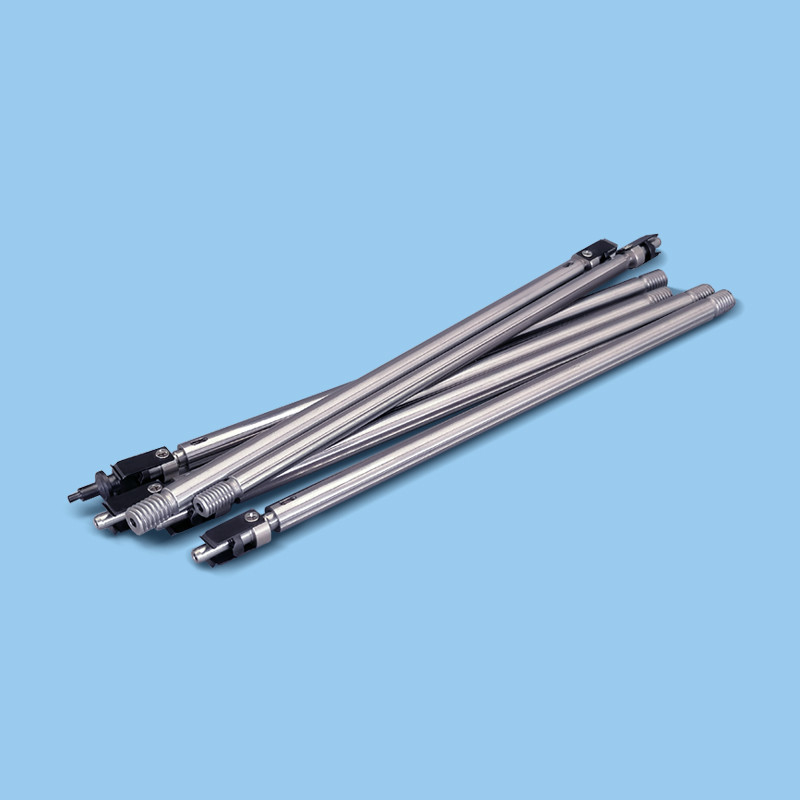

Yamaha Yv100 Wałek dyszy XJS 6 Wał wielowypustowy Powłoka DIC 6 mm

Wałek dyszy Yamaha XJS 6-głowicowa dokładność wałka wielowypustowego maszyny gwarantuje wykonanie źródła

CNSMT jest jedną z największych produkcji dysz i wałków dysz smt yamaha w Chinach, produkujemy wszystkie modele dyszy i wału maszyny smt pick and place, w tym dyszę yamaha yv100, dyszę yamaha yg200, dyszę yamaha yg12 ys12 ys24 ysm10 ysm20 ysm40 Wał, dysza samsung, dysza panasonic, dysza Fuji, dysza juki,,,

Technika tła:

Monter, znany również jako „monter” lub „system montażu powierzchniowego”, na linii produkcyjnej, jest konfigurowany po dozowniku lub drukarce sitowej, a elementy do montażu powierzchniowego są dokładnie umieszczane poprzez przesunięcie głowicy umieszczającej A na podkładce PCB;

gdy używana jest istniejąca maszyna do układania, bezużyteczne zanieczyszczenia, takie jak pozostałości surowców i kurz, spowodują duże zakłócenia w umieszczaniu płytki drukowanej układu scalonego i poważnie wpłyną na wydajność produktu.

Techniczne elementy realizacji:

W świetle wyżej wymienionych niedociągnięć stanu techniki, celem niniejszego wynalazku jest zapewnienie konstrukcji pręta dyszy maszyny do układania, która jest wykorzystywana do usuwania bezużytecznych zanieczyszczeń, takich jak pozostałości surowców i kurz, gdy istniejące układanie maszyna ze stanu techniki jest w użyciu.

Spowoduje to wiele zakłóceń w pracy poprawki płytki drukowanej i poważnie wpłynie na wydajność produktu.

Aby osiągnąć powyższe i inne powiązane cele, niniejszy wynalazek zapewnia konstrukcję pręta dyszy urządzenia do mocowania wiórów, zawierającą: pręt dyszy, gniazdo pręta dyszy i mechanizm usuwania pyłu, a pręt dyszy jest zamocowany na gnieździe pręta dyszy , Mechanizm odpylania znajduje się z boku gniazda tłoczyska dyszy ssącej.

Mechanizm odpylania zawiera przesuwane siedzenie.Przesuwne gniazdo jest umieszczone na bocznej powierzchni gniazda drążka dyszy ssącej i może się swobodnie przesuwać w górę iw dół.Wnętrze gniazda przesuwnego jest wyposażone w rurę nadmuchową, a górna powierzchnia końcowa gniazda przesuwnego jest wyposażona w zawór elektromagnetyczny, dolna część zaworu elektromagnetycznego jest połączona z rurą nadmuchową, a górna strona przesuwnego siedzisko wyposażone jest w urządzenie magazynujące gaz.Zasobnik gazu połączony jest z zaworem elektromagnetycznym za pomocą kolanka.

Pozycja dyszy ssącej na dole pręta dyszy odpowiada pozycji dyszy ssącej.Jedna strona głowicy nadmuchowej jest połączona z ruchomym prętem, a spód przesuwnego gniazda zaopatrzony jest w nieruchomy pręt.Pręt nieruchomy i pręt ruchomy są połączone mechanizmem zawiasowym, a gniazdo przesuwne jest oddalone od bocznej powierzchni gniazda pręta dyszy.Cylinder pneumatyczny jest umieszczony poniżej, a drążek teleskopowy na cylindrze pneumatycznym jest połączony z drążkiem ruchomym za pomocą drążka łączącego.

Przyjmując takie rozwiązanie techniczne: gdy drążek ssawki pochłania elementy elektroniczne, gniazdo przesuwne zsuwa się w dół tak, że głowica nadmuchowa i ssawka znajdująca się poniżej drążka ssawnego znajdują się na tym samym poziomie, po czym cylinder zostaje wysunięty, a drążek teleskopowy cylindra napędzany drążkiem łączącym drążek ruchomy obraca się wokół mechanizmu zawiasowego połączonego z drążkiem stałym.

Ruchomy pręt napędza ruch głowicy nadmuchowej.Pod działaniem węża głowica nadmuchowa zmienia swój kąt.Otwory wydmuchowe na głowicy wydmuchowej odpowiadają elementom elektronicznym pochłanianym przez pręt dyszy.Zawór elektromagnetyczny zostaje otwarty, a gaz wchodzi do głowicy nadmuchowej z urządzenia magazynującego gaz przez rurę nadmuchową.

Głowica nadmuchowa dmucha na powierzchnię elementu elektronicznego w celu usunięcia kurzu i zanieczyszczeń z powierzchni elementu elektronicznego.Następnie cylinder i przesuwne siedzenie zostają zresetowane.Gdy drążek dyszy ssącej przesuwa element elektroniczny Gdy taśma przenośnika znajduje się nad płytą elektroniczną, gniazdo drążka dyszy ssącej przestaje się poruszać, a przesuwne siedzisko przesuwa się w dół.

Głowica nadmuchowa, poprzez działanie cylindra pneumatycznego, korbowodu i pręta ruchomego, jest skierowana bezpośrednio do pozycji, w której zostanie zamontowana płytka elektroniczna, po czym otwiera się zawór elektromagnetyczny.Gaz wchodzi do głowicy nadmuchowej z urządzenia magazynującego gaz przez rurę nadmuchową.Głowica nadmuchowa dmucha na powierzchnię płytki elektronicznej w celu usunięcia kurzu i zanieczyszczeń z powierzchni płytki elektronicznej.

Następnie cylinder i przesuwne gniazdo są resetowane, a pręt dyszy mocuje elementy elektroniczne do płytki elektronicznej.znakomity.

W przykładzie wykonania niniejszego wynalazku rowek ślizgowy znajduje się na powierzchni bocznej gniazda pręta dyszy ssącej połączonej z gniazdem przesuwnym, a szyna ślizgowa znajduje się na powierzchni bocznej łączącej gniazdo przesuwne i gniazdo pręta dyszy ssącej.Zsypy są dopasowane.

Przyjmując to rozwiązanie techniczne: gniazdo przesuwne i gniazdo tłoczyska są połączone szyną ślizgową i rowkiem ślizgowym, co poprawia stabilność połączenia między gniazdem przesuwnym a gniazdem tłoczyska oraz ułatwia przesuwanie gniazda na powierzchni gniazda pręta dyszy Przesuń w górę iw dół.

W przykładzie wykonania niniejszego wynalazku obie strony gniazda pręta dyszy ssącej i gniazda przesuwnego są połączone hydraulicznymi cylindrami teleskopowymi.

Przyjmując to rozwiązanie techniczne: przesuwne gniazdo sterowane jest tak, aby przesuwało się po powierzchni gniazda tłoczyska dyszy poprzez wysuwanie i kurczenie hydraulicznego siłownika teleskopowego, co poprawia dokładność ruchu gniazda przesuwnego i ułatwia sterowanie.

W przykładzie wykonania niniejszego wynalazku wlot powietrza znajduje się w środku górnej powierzchni końcowej urządzenia magazynującego powietrze, a urządzenie magazynujące powietrze jest połączone ze zbiornikiem gazu pod wysokim ciśnieniem przez wlot powietrza.

Przyjmując ten schemat techniczny: gaz pod wysokim ciśnieniem najpierw wchodzi do urządzenia magazynującego gaz przez wlot powietrza, a następnie wchodzi do rury nadmuchowej przez urządzenie magazynujące gaz, zapewniając stałe ciśnienie powietrza w każdej rurze nadmuchowej i poprawiając pył jakość usuwania mechanizmu odpylania.

W przykładzie wykonania niniejszego wynalazku na gnieździe pręta dyszowego znajduje się wiele prętów dyszowych, a liczba głowic nadmuchowych odpowiada liczbie prętów dyszowych.

Przyjmując takie rozwiązanie techniczne: każda dysza na pręcie dyszy odpowiada głowicy nadmuchowej, co poprawia skuteczność i jakość odpylania.

W przykładzie wykonania niniejszego wynalazku występują trzy cylindry, które są równomiernie rozmieszczone na powierzchni przesuwnego gniazda.

Jak wspomniano powyżej, konstrukcja pręta dyszy maszyny do układania według niniejszego wynalazku ma następujące korzystne efekty:

W modelu użytkowym mechanizm odpylania jest umieszczony po jednej stronie gniazda drążka ssawki.

Zmieniając kąt głowicy nadmuchowej, strumień powietrza jest wydmuchiwany na powierzchnię elementu elektronicznego, gdy pręt dyszy ssącej pochłania element elektroniczny, a kurz z powierzchni elementu elektronicznego jest usuwany.

Podczas montażu strumień powietrza jest nadmuchiwany na powierzchnię płytki elektronicznej w celu usunięcia kurzu z płytki elektronicznej, aby zapewnić, że elementy elektroniczne i płytka elektroniczna są wolne od kurzu i zanieczyszczeń podczas montażu elementów elektronicznych, co skutecznie poprawia jakość pracy montażu elementów elektronicznych, a mechanizm odpylania ma wysoką wydajność odpylania, prostą konstrukcję urządzenia i łatwą obsługę.

Opis rysunków

Fig. 1 przedstawia schematyczny diagram widoku z przodu struktury pręta dyszy urządzenia do mocowania wiórów w przykładzie wykonania niniejszego wynalazku.

Figura 2 przedstawia schematyczny diagram widoku z prawej strony konstrukcji pręta dyszy maszyny do układania w przykładzie wykonania niniejszego wynalazku.

Fig. 3 przedstawia schemat ideowy struktury wewnętrznej pręta przyssawki montera w przykładzie wykonania wzoru użytkowego w widoku z prawej strony.

Fig. 4 jest schematycznym diagramem pokazującym wewnętrzną strukturę mechanizmu usuwania pyłu struktury pręta dyszy maszyny do układania w przykładzie wykonania niniejszego wynalazku.

Wśród nich 1. Pręt dyszy;2. Gniazdo pręta dyszy;3. Hydrauliczny siłownik teleskopowy;4. Przesuwne siedzenie;5. Zsyp;6. Urządzenie do przechowywania powietrza;7. Cylinder;8. Korbowód;9. Port wlotu powietrza;10, łokieć;11, szyna ślizgowa;12, pręt stały;13, ruchomy pręt;14, dmuchanie głowy;15, elektrozawór;16, wąż;17, dmuchanie rury.

Szczegółowe sposoby

Poniższe konkretne przykłady ilustrują realizację niniejszego wynalazku.Osoby zaznajomione z tą technologią mogą łatwo zrozumieć inne zalety i efekty niniejszego wynalazku na podstawie treści ujawnionych w tym opisie.

Proszę odnieść się do Rysunku 1 do Rysunku 4. Należy zauważyć, że struktura, proporcje, rozmiar itp. pokazane na załączonych rysunkach w tej specyfikacji są używane wyłącznie w celu dopasowania treści ujawnionej w specyfikacji w celu zrozumienia i przeczytania przez osoby znane z tą technologią i nie mają na celu ograniczenia stosowania tego wzoru użytkowego.

Dlatego nie ma znaczenia technicznego.Wszelkie modyfikacje konstrukcyjne, proporcjonalna zmiana relacji lub dostosowanie rozmiaru powinny nadal wchodzić w zakres treści technicznych ujawnionych we wzorze użytkowym.

Jednocześnie terminy takie jak „górny”, „dolny”, „lewy”, „prawy”, „środkowy” i „jeden” przytaczane w niniejszej specyfikacji służą jedynie wygodzie opisu i nie służą do ograniczania tekstu .Za zakres wdrożenia wzoru użytkowego uważa się również możliwy do wdrożenia zakres wzoru użytkowego, zmianę lub dostosowanie jego stosunku względnego, bez istotnych zmian w treści technicznej.

Odnosząc się do rysunku

1, niniejszy wynalazek zapewnia konstrukcję pręta dyszy urządzenia do mocowania wiórów, zawierającą: pręt dyszy 1, gniazdo pręta dyszy 2 i mechanizm usuwania kurzu.Drążek dyszy 1 jest zamocowany na gnieździe drążka dyszy 2. Mechanizm odpylania jest umieszczony z boku gniazda drążka dyszy ssącej 2. Mechanizm odpylania obejmuje przesuwne gniazdo 4, które jest umieszczone na powierzchni jednej strony gniazdo drążka dyszy 2 i swobodnie przesuwa się w górę iw dół.Wnętrze gniazda przesuwnego 4 jest wyposażone w rurkę nadmuchową 17, górna powierzchnia końcowa gniazda przesuwnego 4 jest wyposażona w zawór elektromagnetyczny 15, dolna część zaworu elektromagnetycznego 15 jest połączona z rurą nadmuchową 17, a górna bok przesuwnego gniazda 4 jest wyposażony w urządzenie magazynujące gaz 6, które jest połączone z elektrozaworem 15 za pomocą kolanka 10 i dmucha głowica nadmuchowa 14 odpowiada położeniu dyszy ssącej na dole pręta dyszowego 1. Jedna strona głowicy nadmuchowej 14 jest połączona z prętem ruchomym 13, a spód gniazda przesuwnego 4 jest wyposażony w pręt stały 12. Nieruchomy pręt 12 i ruchomy pręt 13 są połączone mechanizmem zawiasowym.Cylinder pneumatyczny 7 znajduje się pod boczną powierzchnią przesuwnego gniazda 4 z dala od gniazda drążka dyszowego 2, a drążek teleskopowy na cylindrze pneumatycznym 7 jest połączony z ruchomym drążkiem 13 przez drążek łączący 8.

Rowek ślizgowy 5 znajduje się na bocznej powierzchni gniazda drążka dyszowego 2 połączonego z gniazdem ślizgowym 4, a szyna ślizgowa 11 znajduje się na bocznej powierzchni gniazda ślizgowego 4 połączonego z gniazdem drążka dyszowego 2, a suwak zapewniona jest szyna 11 i rowek ślizgowy 5.Współpracować.

Gniazdo drążka dyszy ssącej 2 i gniazdo przesuwne 4 są połączone hydraulicznymi siłownikami teleskopowymi 3 po obu stronach.

Wlot powietrza 9 znajduje się pośrodku górnej powierzchni końcowej urządzenia do magazynowania powietrza 6, a urządzenie do magazynowania powietrza 6 jest połączone ze zbiornikiem gazu pod wysokim ciśnieniem przez wlot powietrza 9.

Wiele prętów 1 dyszy ssącej znajduje się na gnieździe 2 dyszy ssącej, a liczba głowic przedmuchowych 14 odpowiada liczbie prętów dysz ssących 1.

Istnieją trzy cylindry 7, które są równomiernie rozmieszczone na powierzchni przesuwnego siedziska 4.

Podsumowując, niniejszy wzór użytkowy wyposażony jest w mechanizm odpylania znajdujący się z boku gniazda tłoczyska ssawki.Zmieniając kąt głowicy nadmuchowej, gdy pręt dyszy ssącej pochłania elementy elektroniczne, strumień powietrza jest wdmuchiwany na powierzchnię elementów elektronicznych w celu usunięcia kurzu z powierzchni elementów elektronicznych.,

Podczas montażu elementów elektronicznych strumień powietrza jest nadmuchiwany na powierzchnię płytki elektronicznej w celu usunięcia kurzu z płytki elektronicznej, aby zapewnić, że elementy elektroniczne i płytka elektroniczna są wolne od kurzu i zanieczyszczeń podczas montażu elementów elektronicznych,

co skutecznie poprawia montaż elementów elektronicznych Jakość pracy mechanizmu odpylania jest wysoka, wydajność odpylania mechanizmu odpylania jest wysoka, mechanizm urządzenia jest prosty, a obsługa prosta.Dlatego wzór użytkowy skutecznie przezwycięża różne niedociągnięcia w stanie techniki i ma wysoką wartość przemysłową.

Wspomniane powyżej przykłady wykonania tylko przykładowo ilustrują zasady i skutki niniejszego wzoru użytkowego i nie są wykorzystywane do ograniczania niniejszego wzoru użytkowego.Każdy zaznajomiony z tą technologią może modyfikować lub zmieniać wyżej wymienione przykłady wykonania bez odchodzenia od ducha i zakresu niniejszego wynalazku.

Dlatego też wszelkie równoważne modyfikacje lub zmiany dokonane przez osoby o zwykłej wiedzy w dziedzinie techniki bez odchodzenia od ducha i pomysłów technicznych ujawnionych przez niniejszy wzór użytkowy powinny nadal być objęte zastrzeżeniami niniejszego wzoru użytkowego.
