3D Inline SPI PCB SMT Inspection Machine Right To Left for 5mm PCB

Maszyna inspekcyjna 3D Inline SPI PCB SMT od prawej do lewej na 5 mm PCB

  • Podkreślić

    Maszyna kontrolna 3D Inline SMT

    ,

    maszyna kontrolna SPI PCB SMT

    ,

    maszyna 3D Inline spi

  • Nazwa produktu
    Maszyna do kontroli PCB 3D Inline SPI
  • Model produktu
    CNSMT-8650M
  • Dostawca
    CNSMT
  • Grubość PCB
    0,6-5,0 mm
  • Adaptacyjny minimalny składnik
    01005
  • Parametr PCB
    0,6 mm-5,0 mm (5,0 kg)
  • Zły typ wykrywania
    Mniej cyny, zwężanie się, zwarcie, przesunięcie, zwijanie
  • Kierunek przenośnika
    Od lewej do prawej/od prawej do lewej
  • Czas realizacji
    3-5 dni
  • Zakres wykrywania wysokości pasty cynowej
    0-500um
  • Rozmiar maszyny
    620mm*1620mm*1500mm
  • Waga
    1140 kg
  • Dokładność analityczna
    0,25um
  • Miejsce pochodzenia
    Chiny
  • Nazwa handlowa
    CNSMT
  • Orzecznictwo
    CE-PCB INSPECTION
  • Numer modelu
    CNSMT-8650M
  • Minimalne zamówienie
    1
  • Cena
    1000
  • Szczegóły pakowania
    Standardowe drewniane pudełko
  • Czas dostawy
    3-4 dni
  • Zasady płatności
    L/C, D/A, D/P, T/T, Western Union, MoneyGram
  • Możliwość Supply
    5dzień

Maszyna inspekcyjna 3D Inline SPI PCB SMT od prawej do lewej na 5 mm PCB

Maszyna inspekcyjna 3D Inline SPI PCB SMT od prawej do lewej na 5 mm PCB



Maszyna kontrolna 3D Inline SPI PCB -CNSMT-8650M



CNSMT jest jednym z najsilniejszych producentów systemów kontroli PCB w Chinach, w tym SPI, systemu kontroli pasty lutowniczej, AOI, automatycznego systemu kontroli optycznej i innych urządzeń do kontroli SMT PCB,



Posiadamy profesjonalny zespół deweloperski w dziedzinie SMT, zapewniamy najlepszą stawkę i najlepszą jakość maszyn do kontroli PCB



Jeśli potrzebujesz tych maszyn, skontaktuj się z nami natychmiast!





Specyfikacja:




ONLINE 3D SPI SHSeriale
1 PRZEDMIOT Model SH8650M SH8650L SH8650XL SH1250L
2 Treść testowa Rodzaje słabej detekcji Mniej cyny, zaostrzony, zwarciowy, offsetowy, kształtowy
3 Standardowe elementy kontrolne Powierzchnia, wysokość, objętość, lokalizacja, zwarcie
4 Zakres wykrywania wysokości pasty lutowniczej 0~500μm
5 Minimalny rozmiar pomiaru 50*50 μm
6 Maksymalny rozmiar podkładki 12*12mm
7 Minimalny skok padu 100μm
8 System optyczny Zasada wykrywania Wielokolorowa metoda pomiaru granicy wektora i programowalna metoda pomiaru wysokości triangulacji typu paskowego
9 Wysoka celność 1μm
10 Wysoka rozdzielczość 0,35 μm
11 Marka aparatu Niemieckie IDS
12 Piksel aparatu 5,3 mln/12 mln
13 Liczba soczewek Podwójny obiektyw
14 Liczba źródeł światła 6 źródeł światła
15 Rozmiar pola widzenia 32*24,5mm/35,5*28mm/44,2*35mm
16 Rozdzielczość optyczna 12μm/14μm/17μm
17 Szybkość wykrywania 0,38s/FOV
18 Część oprogramowania Język oprogramowania chiński
19 Oprogramowanie do programowania Programowanie offline
20 Czas programowania 5~10 minut
21 Tryb programowania, typ danych Gerber Data 274D/274X, programowanie obrazu do skanowania PCB
22 Oprogramowanie do programowania offline Standardowe oprogramowanie do programowania offline
23 Oprogramowanie do analizy akwizycji danych i monitorowania procesów SPC Standardowe ChPL
24 Części sprzętowe Struktura ramy Zintegrowany odlew, pręt śrubowy, szyna prowadząca
25 Metoda jazdy siłownik
  Minimalny rozmiar PCB 55*55mm
26 Tryb orbity POJEDYNCZY PRZEWODNIK
28 Maksymalny rozmiar PCB
(mmm)
400*350 600*500 700*460 1200*500
29 Parametry PCB 0,5 ~ 5,0 mm 5,0 kg
30 Dopuszczalna wysokość elementu PCB Góra: 20mm, dół: 25mm
31 Szerokość krawędzi procesu PCB 2~3mm
32 Metoda regulacji szerokości szyny Ręczna/automatyczna regulacja szerokości
33 Metoda pozycjonowania i mocowania PCB Pozycjonowanie górne, zacisk cylindra
34   Wysokość szyny 900±20mm
35 Rozszerzenie toru Można zapisać tabelę połączeń portu wejściowego, długość: 200 mm, można ją podać za darmo
36 Kierunek transmisji PCB Od lewej do prawej/od prawej do lewej (ustawienie fabryczne)
37 Część komputerowa Host komputera, wyświetlacz Procesor i7, 16G, 1TB, 22-calowy wyświetlacz LCD (1920X1080)
38 system operacyjny Windows 7 64-bitowy
39 Funkcja skanowania kodów kreskowych Bezpośrednie skanowanie kamery, opcjonalny zewnętrzny pistolet kodów kreskowych
40 Wymagania sprzętowe Rozmiar sprzętu (L*D*H)
(mm)
630*1620*1470 830*1620*1470 930*1535*1500 1700*1150*1500
41 Specyfikacje zasilania AC190~230V 50/60 Hz 1KVA
42 ciśnienie robocze 0,35 ~ 0,6 mpa
43 Waga sprzętu (kg) 1200kg 1300 kg 1200kg 1500kg



Pióra:


  • Niezależne badania i rozwój technologii rdzenia optycznego 3D.
  • Posiada wiele krajowych profesjonalnych patentów technicznych.
  • Niemcy Kamera przemysłowa IDS 5,3 megapiksela.
  • Szybkie programowanie, bezpośrednie przetwarzanie Gerber.
  • Szerokość wynosi 620 mm, aby zaoszczędzić miejsce.
  • Ogólna rama odlewnicza maszyny do krojenia.
  • Programowalny pomiar światła krawędziowego 3D.
  • Dane analizy statystycznej SPC.
  • Funkcjonalne usługi krawieckie.

Dlaczego warto wybrać 3D SPI?


System kontroli pasty lutowniczej (SPI) dzieli się głównie na inspekcje dwuwymiarowe (2D) i trójwymiarowe (3D).Kontrola jakości pasty lutowniczej 2D generalnie może wykryć tylko „mniej cyny”, „więcej cyny”, „mostkowanie” i „zanieczyszczenie” wśród wad jakości pasty lutowniczej, ale nie może wykryć trójwymiarowych defektów grubości, objętości i kształtu pasta lutownicza.



Wraz z szybkim rozwojem technologii elektronicznej produkty elektroniczne stają się coraz bardziej złożone, a komponenty SMD coraz bardziej wyrafinowane.



Objętość urządzeń do montażu powierzchniowego jest coraz mniejsza, a piny i ślady stają się gęstsze, przez co rozmiar komponentów jest coraz mniejszy. Wykrywanie trójwymiarowej grubości i objętości pasty lutowniczej staje się coraz ważniejsze.



Kontrola jakości druku pasty lutowniczej 2D SPI nie może prawdziwie i kompleksowo ocenić jakości pasty lutowniczej.Technologia testowania pasty lutowniczej 3D jest produkowana i wykorzystywana do rozwiązywania problemów (trójwymiarowa grubość i objętość pasty lutowniczej), których nie można rozwiązać za pomocą testu planarnego 2D.



Technologia pomiaru pasty lutowniczej 3D SPI wykorzystuje metodę skanowania laserowego w celu uzyskania danych 3D każdego punktu pasty lutowniczej, dzięki czemu możemy ocenić jakość wydruku pasty lutowniczej na podstawie setek linii zamiast jednej linii



Dlaczego właśnie my:


Stosowanie urządzeń do testowania pasty lutowniczej 3D SPI w zakładach produkujących PCB w Chinach opiera się głównie na imporcie, który jest bardzo drogi.



Dlatego sprzęt do testowania pasty lutowniczej 3D z niezależnymi prawami własności intelektualnej ma ogromne znaczenie dla chińskiego przemysłu produkcji PCB i przemysłu układów scalonych.



CNSMT to wysokiej klasy producent profesjonalnych urządzeń do kontroli druku pasty lutowniczej 3D SPI i automatycznych urządzeń do kontroli optycznej AOI integrujących badania i rozwój, produkcję, sprzedaż i serwis.



Zespół badawczo-rozwojowy CNSMT składa się z starszych inżynierów z Tajwanu i Chin.Podstawowa technologia uzyskała szereg patentów na wynalazki i patenty aplikacyjne.



Zasada i metoda wykrywania 3D SPI


SPI (SolderPaste Inspection) odnosi się do systemu kontroli pasty lutowniczej.Główną funkcją jest wykrywanie jakości druku pasty lutowniczej, w tym objętości, powierzchni, wysokości, przesunięcia XY, kształtu, mostka itp. Jak szybko i dokładnie wykryć bardzo małą pastę lutowniczą,



ogólnie przyjmuje zasadę wykrywania PMP (chiński przetłumaczony jako technologia pomiaru profilu modulacji fazy) i Laser (chiński przetłumaczony jako technologia triangulacji laserowej).



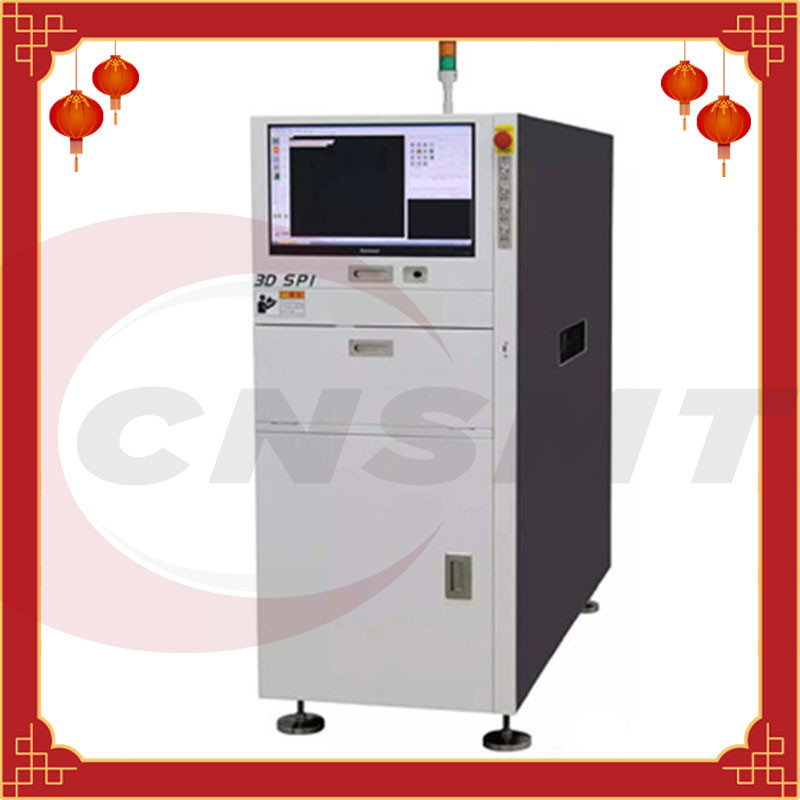

Maszyna inspekcyjna 3D Inline SPI PCB SMT od prawej do lewej na 5 mm PCB 0


3D SPI, system kontroli PCB, kontrola pasty lutowniczej, inline SPI, Onlin SPI, automatyczny 3D SPI, pełny automatyczny system kontroli pasty lutowniczej, podwójny przenośnik SPI, chińska marka SPI, niski koszt SPI, Economi SPI, produkcja kontroli pasty lutowniczej,



Produkty powiązane:


3D SPI, 2D offline spi, semi-auto spi, desktop spi, offline AOI, Inline AOI, maszyna do inspekcji PCB, przenośnik PCB, magazynek PCB, wózek PCB, przechowywanie PCB, drukarka szablonowa SMT, maszyna do drukowania pasty lutowniczej, smt pick and place maszyna, linia montażowa Led

ŁADOWARKI
Ładowarka z pojedynczym magazynkiem
Wielomagazynowa ładowarka liniowa
Podajnik liniowy z dwoma magazynkami
Potrójny podajnik liniowy z magazynkiem
Rozsztaplarka.
PRZENOŚNIK
Przenośnik taśmowy krawędziowy.
Stacja robocza w linii
Odrzuć przenośnik
BUFORY
bufor LIFO
Styl slotu FIFO/LIFO
Styl pasa FIFO/LIFO
Przejście bufora pojedynczego magazynka
Wielomagazynowy przepust bufora combo
KONTROLERZY RUCHU
Przenośnik bramy podnoszonej
Brama wahadłowa
Teleskopowa brama wahadłowa
Boczny wahadłowiec
Włącz jednostkę
Falownik
ROZŁADUNKI
Układarka do ponownego układania
Urządzenie rozładowujące pojedynczą linię magazynu
Rozładunek linii wielomagazynowej.
Podwójna linia rozładowcza magazynka.
Potrójna linia rozładowcza magazynka.
PRZENOŚNIKI DO LUTY FALOWEJ
Winda.
Przenośniki łańcuchowe.
Przenośnik taśmowy płaski.
ZNAKOWANIE LASEROWE
Znacznik laserowy...
Falownik do znakowania laserowego.
Marker laserowy z podwójną głowicą.
Środek do czyszczenia pędzli.

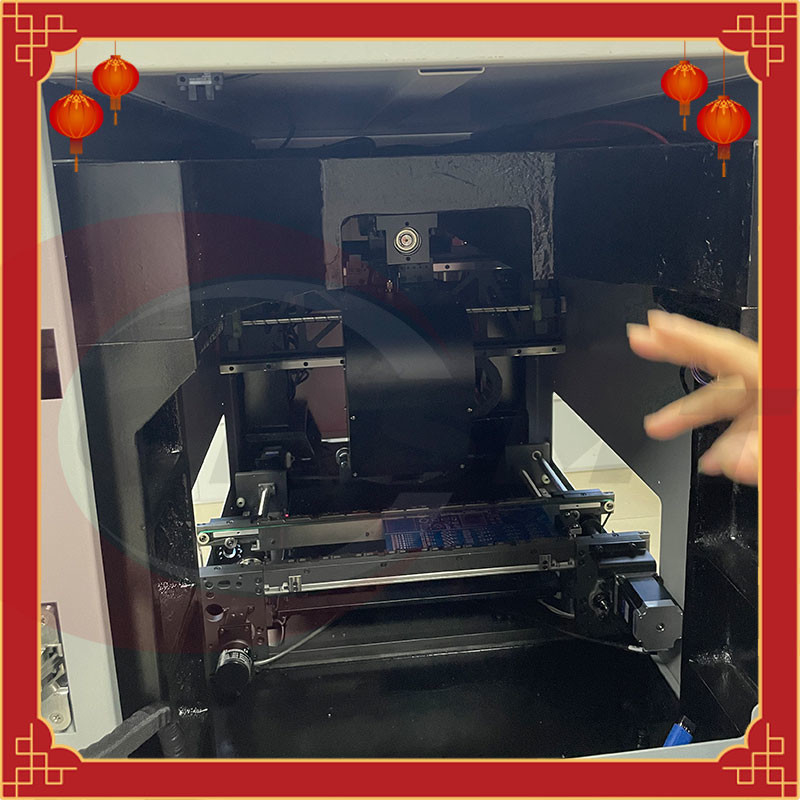

Maszyna inspekcyjna 3D Inline SPI PCB SMT od prawej do lewej na 5 mm PCB 1Maszyna inspekcyjna 3D Inline SPI PCB SMT od prawej do lewej na 5 mm PCB 2

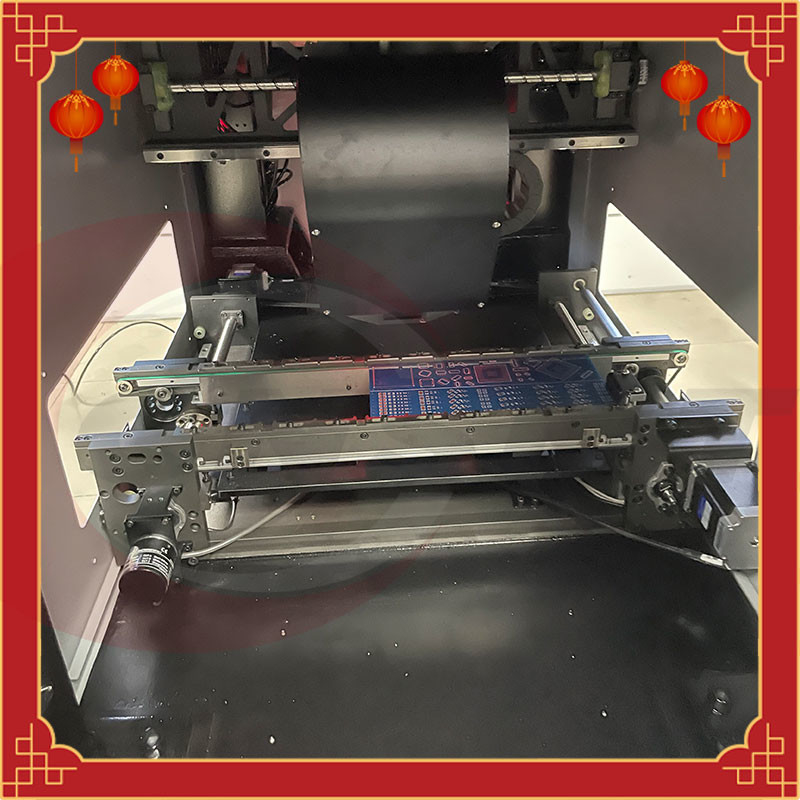

Maszyna inspekcyjna 3D Inline SPI PCB SMT od prawej do lewej na 5 mm PCB 3
