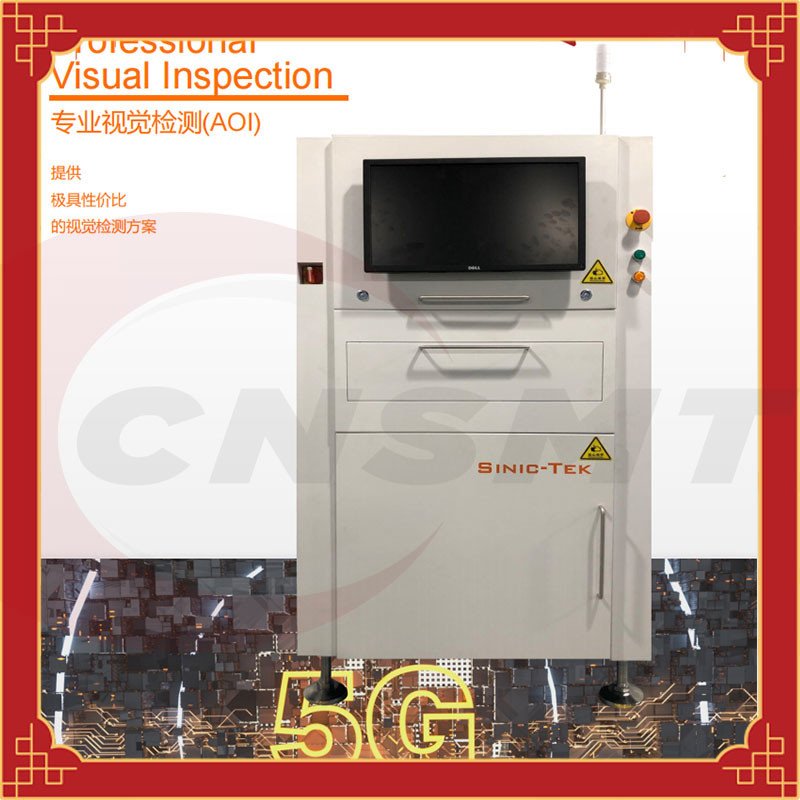

3D AOI, CNSMT-S510 Wysokiej klasy automatyczna maszyna do inspekcji PCB 3D

◆ Programowalna technologia pomiaru modulacji profilu fazowego PSLM PMP

◆ Cztero/ośmiokierunkowa technologia projekcji synchronicznej światła strukturalnego

◆ Elementy pomiarowe: brakujące części, przesunięcie, obrót, trójwymiarowa polaryzacja, części odwrotne, OCV, pionowo, stroną do góry, nagrobek, słabe spawanie itp.

◆ Elementy kontroli złącza lutowniczego: końcówka lutownicza, procent objętości lutu, więcej cyny, mniej cyny, mostkowanie, zatykanie otworów, wspinanie się po cynie, zanieczyszczenie podkładki itp.

◆ Najmniejszy element detekcyjny: 01005 (angielski)

◆Dokładność XY: 10um

◆ Wysoka dokładność powtarzalności: <1um (4sigma)

◆ Obszar wykrywania: 450x450mm

◆ Telecentryczny obiektyw z bardzo dużą liczbą klatek na sekundę i precyzyjną kamerą przemysłową

◆Prędkość wykrywania: 0,45 sekundy/FOV

◆ Rozpoznawanie punktów znacznika: 0,5 sekundy/każdy

◆ Maksymalna wysokość wykrywania: 10mm

◆ Wysokość elementów na płycie: 50mm

◆ Maksymalna wysokość pomiaru wygiętej płytki PCB: ± 5mm

◆ System operacyjny: Windows 10 Professional (64-bitowy)

◆Pięć minut programowania, obsługa jednym klawiszem

◆ Kontrola technologii procesu SPC

Prawdziwy obraz 3D
Nie ma wpływu na kolor, powierzchnię i materiał przedmiotu
Można wykryć elementy o specjalnym kształcie do 65 m
Nie ma potrzeby dodatkowych testów
Potrafi jednocześnie wykryć zginanie PCB, ciała obce i zanieczyszczenia
Elementy kontroli 3DAOI: brakujące części, przesunięcie, nagrobki, stojące z boku, więcej cyny, mniej cyny, wysokość, fałszywe lutowanie, fałszywe lutowanie, wysokość pływająca, podniesione stopy, cyna wspinaczkowa, szpilki i ciała obce, które można zmierzyć za pomocą zielonego oleju PCB , Latający materiał, technologia OCV wykrywa niewłaściwe części i odwraca.

2. Główne obszary zastosowań 3DAOI

3D AOI jest szeroko stosowane w elektronice samochodowej, testowaniu chipów MINI LED, opakowaniach półprzewodników, układach pamięci i różnych obwodach montażowych ze względu na wysoką dokładność testu (0,4um)
