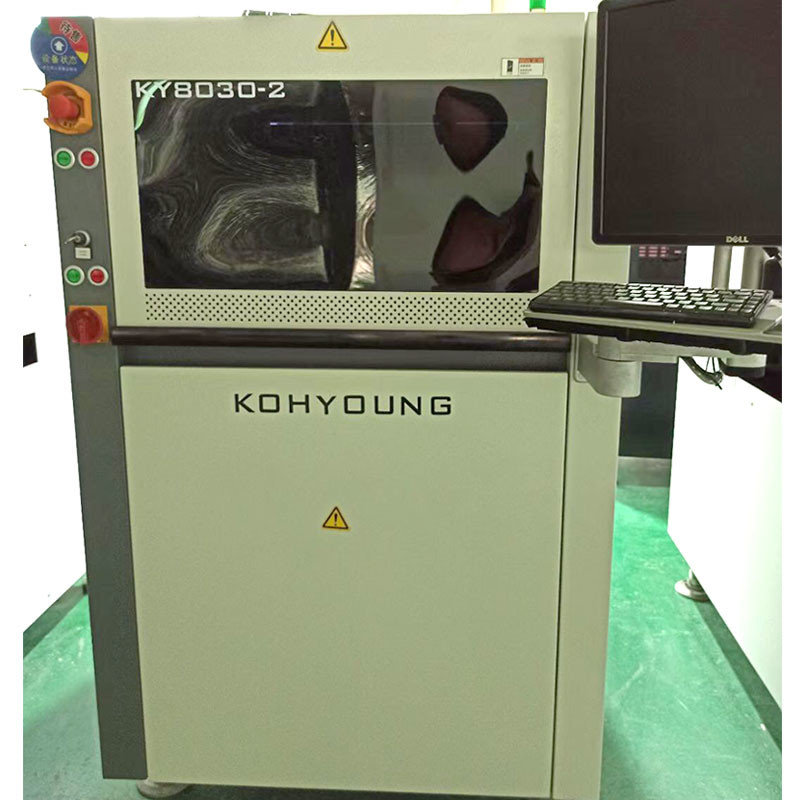

KY8030-2 Maszyna do kontroli pasty lutowniczej 3D PCB SMT Inline High End
KY8030-2 Inline SPI, wysokiej klasy maszyna do kontroli pasty lutowniczej PCB
3 razy szybciej
Kod kreskowy, który rozpoznaje wiele zagadek
Kod kreskowy, który rozpoznaje wiele zagadek
Optymalizacja procesu dzięki połączeniu 3D SPI + 3D AOI
Z możliwością automatycznej kompensacji wygięcia płytki PCB
Dokładnie zmierz obszar wydrukowanej pasty lutowniczej i oblicz objętość pasty lutowniczej
Gao Yong wykorzystuje dwa źródła światła, aby całkowicie rozwiązać problem z cieniem
Każdy program można edytować w ciągu 10 minut
Unikalna technologia SPI wykorzystująca technologię 2D+3D
| Wymagane elementy kontroli dla 3D SPI | |||||
| Wymagać | Rozwiązanie | ||||
| Rozwiąż problem z cieniem | Technologia artykułu Moore'a w celu wyeliminowania cieni i dwukierunkowego systemu oświetlenia oświetlenia | ||||
| Kompensacja gięcia blach w czasie rzeczywistym (schemat 2D+3D) | • Kompensacja gięcia płyty (Pad Referenceing + Z-Tracking) | ||||
| Łatwy w obsłudze | • Odnowienie GUI, kolorowy obraz 3D | ||||
| Wykrywanie ciał obcych | • Funkcja wykrywania ciał obcych 3D (opcja) | ||||
| Przedmioty testowe | Przedmioty testowe | • Objętość, powierzchnia, regulacja, przesunięcie, mostkowanie, kształt, współpłaszczyznowość | |||
| Zły typ | • Brak nadruku, więcej cyny, mniej cyny, nawet cyny, zły kształt, offset, współpłaszczyznowość | ||||
| Wydajność wykrywania | Rozdzielczość aparatu | 15μm | 20μm | 25μm | |
| FOV/rozmiar | 30 × 30 mm (1,18 × 1,18 cala) | 40 × 40 mm (1,57 × 1,57 cala) | 50 × 50 mm (1,97 × 1,97 cala) | ||
| Pełna prędkość inspekcji 3D | 22,5-56,1 cm²/s (prędkość kontroli zależy od PCB i warunków kontroli). | ||||
| Minimalny skok pasty lutowniczej | 100μm (3,94 mils) | 150 μm (5,91 milicali) | 200μm (7,87 mils) | ||
| aparat fotograficzny | • aparat 4 megapiksele | ||||
| oświetlenie | • Dioda IR-RGB (opcja) | ||||
| Rozdzielczość osi Z | 0,37 μm | ||||
| Wysoka dokładność (moduł korekcji) | -1μm | ||||
| 01005 zdolność wykrywania | ＜10% przy 6 Ó | ||||
| Gage R&R (tolerancja ± 50%) | |||||
| Maksymalny rozmiar wykrywania | 10×10mm | ||||
| Maksymalna wysokość wykrywania | • 400μm (opcja 2mm) | 0,39 × 0,39 cala | |||
| Minimalne nachylenie terenu | • 100μm (wysokość pasty lutowniczej 150μm) | 15,75 mil (选项 78,74 mil) | |||
| Odpowiada różnym kolorowym podłożom | • Mogą | 3,94 mils (5,91 mils锡膏高度) | |||
| Korespondencja podłożowa | Regulacja szerokości toru | • automatyczny | |||
| Metoda mocowania toru | • Stała szyna przednia/stała szyna tylna (mocowana przy dostawie) | ||||
| oprogramowanie | Obsługiwany format wejściowy | • Dane Gerber (274X, 274D), ODB++ (opcja) | |||
| Oprogramowanie do programowania | • ePM-SPI | ||||
| Narzędzia do zarządzania statystykami | SPC Plus: | ||||
| Histogram, Wykres X-słupkowy i R, Wykres X-słupkowy i S, Cp i Cpk, %Gage R&R | |||||
| SPC w czasie rzeczywistym i wiele wyświetlaczy | |||||
| Alarm SPC | |||||
| System zdalnego monitoringu KSMART | |||||
| Wygoda obsługi | • Generuj bibliotekę zgodnie z rozmiarem komponentu, aby ustawić warunki kontroli | ||||
| KYCal: Automatyczna kalibracja aparatu/oświetlenia/wysokości | |||||
| system operacyjny | • Windows 7 Ultimate 64-bitowy | ||||
| Dodatek | • Poręczny czytnik kodów kreskowych 1D i 2D | •Docelowa kalibracja standardowa | <span st | ||
| Rozwiązania | |||||
cechy produktu
Kontrola pasty lutowniczej 3D (podwójne oświetlenie)
Szybka i wydajna optymalizacja linii produkcyjnej 3D SPI
Użyj oświetlenia dwukanałowego, aby rozwiązać problem z cieniem
W celu zapewnienia szybkiego procesu drukowania etui jest w zasadzie wyposażona w programy Easy UI i SPC Plus
Dostępne są modele M, L, XL i systemy Dual Lane.
