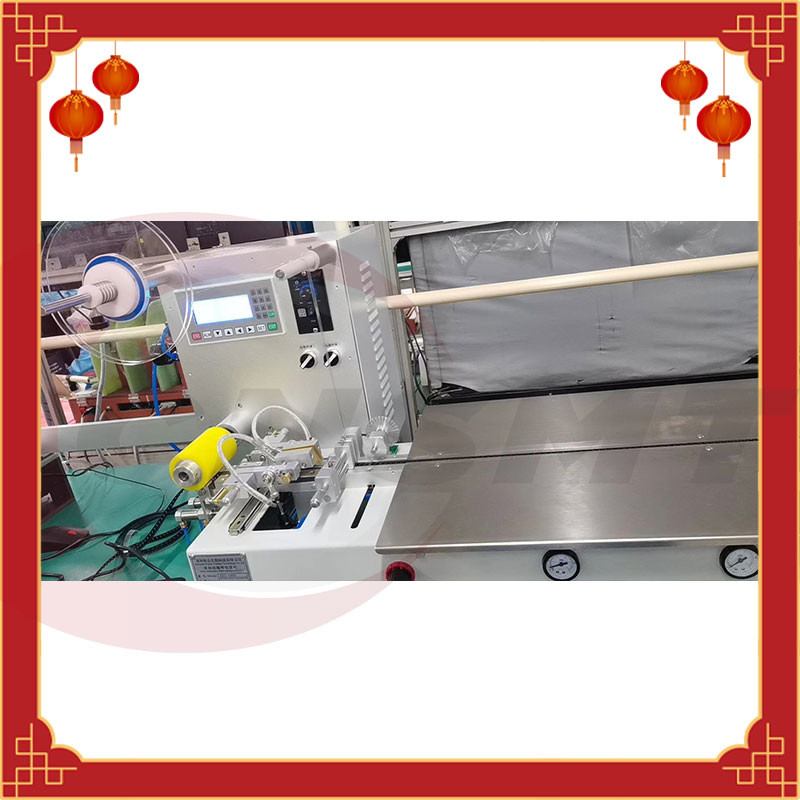

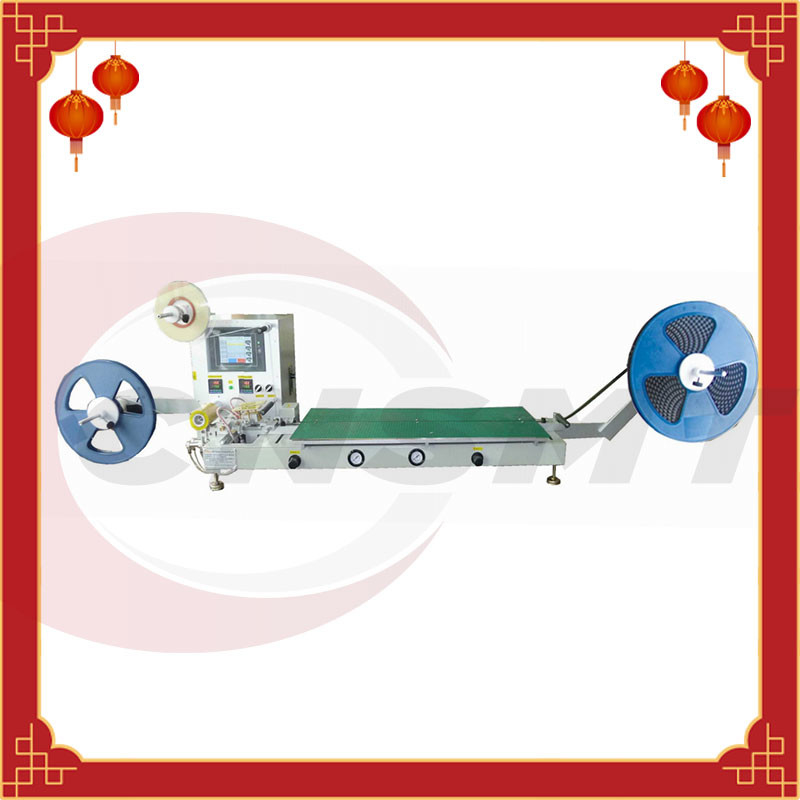

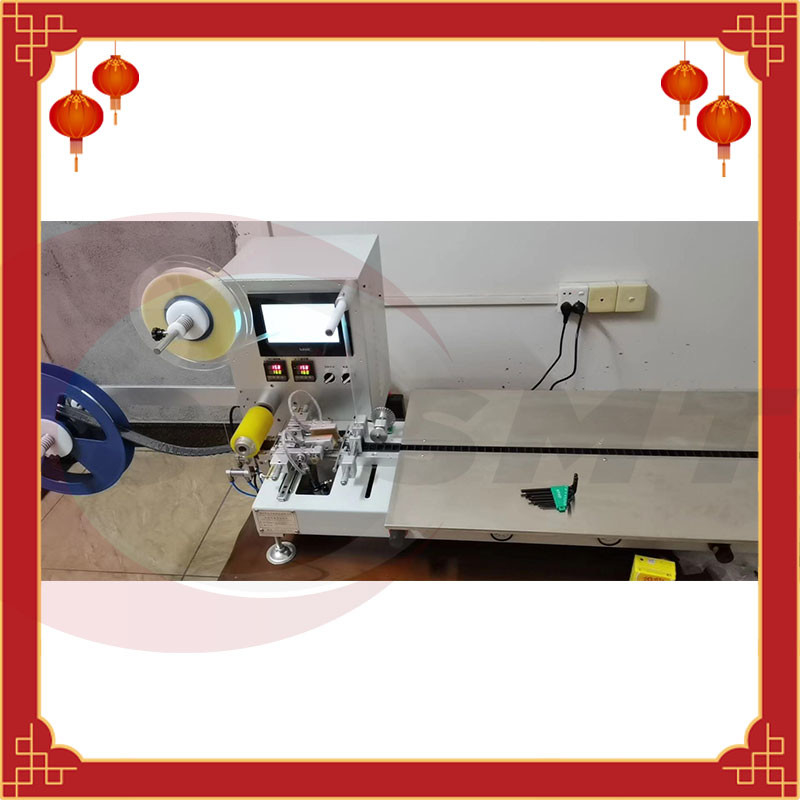

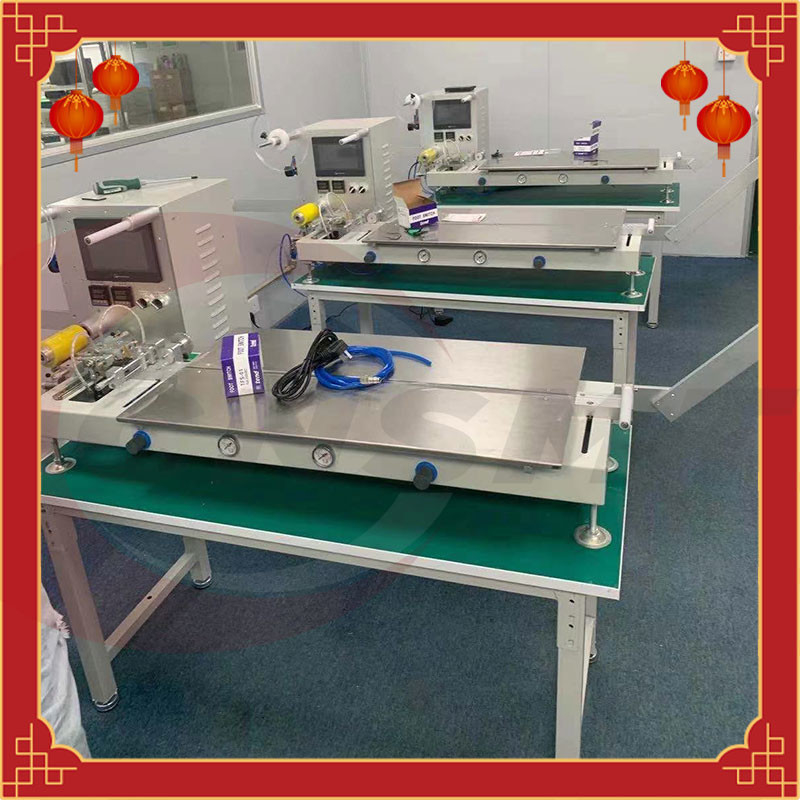

Elektroniczna maszyna do pakowania komponentów -CNSMT

Opis produktu

Pakowarki taśmowe można podzielić na dwie kategorie: półautomatyczne i w pełni automatyczne.Komponenty materiału sypkiego są umieszczane w taśmie nośnej po przejściu stacji kontroli, odwracania i testowania.

Ponieważ produkty elektroniczne są nadal ulepszane, udoskonalane i wysoce zintegrowane, komponenty elektroniczne również zmieniły się z poprzedniego typu wtyczki na typ patch, aby zaoszczędzić miejsce na płytce drukowanej i rozszerzyć funkcje produktu.To poważna rewolucja w branży elektronicznej.

CNSMT zapewnia ekonomiczne i łatwe w obsłudze elektroniczne maszyny pakujące w Chinach, jesteśmy producentem tego urządzenia, nawet możemy obsługiwać dostosowywanie maszyny pakującej w zależności od wymagań dotyczących różnorodności

Wraz z szybkim rozwojem branży elektronicznej w ostatnich latach rola sprzętu mechanicznego i elektronicznego zamiast tradycyjnych operacji ręcznych w branży elektronicznej staje się coraz bardziej oczywista.

W warunkach coraz wyższych wymagań automatyzacji jest również wykorzystywana jako w pełni/półautomatyczna maszyna pakująca do obróbki komponentów.Nadal jest faworyzowany przez kolegów z branży elektronicznej.

Automatyczna maszyna pakująca nadaje się głównie do masowej produkcji pojedynczego produktu, a maszyna ma wyższą cenę i wysoki stopień automatyzacji;półautomatyczna maszyna pakująca nadaje się do produkcji małych partii różnych produktów, a maszyna jest tania i ma duże możliwości zastosowania.

W zależności od kształtu, wymagań dotyczących pakowania i wydajności produktów opakowaniowych można elastycznie dobierać maszynę pakującą odpowiednią do wymagań rozwojowych firmy

Specyfikacja:

parametry techniczne

1. Obowiązująca przepustowość: taśma nośna o szerokości 4-104 mm;
2. Wydajność maszyny: 2～6K szt/h;(w zależności od kształtu elementu i prędkości podawania ręcznego);
3. Specyfikacje tacy materiałowej: 7-calowa, 13-calowa, 22-calowa plastikowa taca lub taca na papier;
4. Zasilanie: AC220V±20%/50HZ, 5A;/110v
5. Zasilanie powietrzem: 0,3 ~ 0,6Mpa/60L/Min;
6. Temperatura nagrzewania: 110°C-180°C (w zależności od materiału taśmy kryjącej i wymagań dotyczących wytrzymałości na odrywanie)
7. Wymiary maszyny: dł. 1630×szer. 580×wys. 660 (jednostka: mm);
8. Waga netto maszyny: 40 KG
9. Inne wymagania: Dostosuj długość toru i zainstaluj funkcję wykrywania CCD zgodnie z wymaganiami klienta.
10. Główna konfiguracja PLC: Desen
11. Silnik/sterownik: Tajwan Rihong
12. Zawór butli/elektrozawór: Japonia SMC
13. Przełącznik fotoelektryczny: Japonia Omron
14. Termostat: Japonia Panasonic
15. Licznik: HENLAN SF4-41NA

Charakterystyka maszyny


Dobra zdolność adaptacji

● Nadaje się do pakowania różnych elementów SMD
● tor można elastycznie regulować w zakresie 4mm-104mm;
● Wnęka mocowania toru, stabilna kontrola i łatwa regulacja;
● Mechanizm wciąganej taśmy może z łatwością zacisnąć wszystkie tace na taśmę i tace na papier, które spełniają normę EIA-481A;

Stabilne uszczelnienie

● Dokładna regulacja głowicy tnącej.Dostrajanie głowicy mikrometrycznej wewnętrznych i zewnętrznych głowic do prasowania na gorąco w celu dokładnego dostosowania położenia linii uszczelniającej Do ± 0,1 mm uszczelnienie jest piękniejsze;
● Niezależnie kontroluj docisk uszczelki wewnętrznej i zewnętrznej głowicy tnącej, aby zapewnić wyważenie taśmy uszczelniającej;
● Dwugłowicowa niezależna regulacja temperatury PID, dokładna i stabilna regulacja temperatury;

Zróżnicowane metody uszczelniania

● Nadaje się do zgrzewania samoprzylepnego na zimno i na gorąco;
● Uszczelnianie w trybie ciągłego chodzenia;
● Przesuwanie calowe i uszczelnianie taśmą;

Wygodna regulacja taśmy osłonowej

● Naciąg przesuwu taśmy przykrywającej można regulować;
● Położenie taśmy przykrywającej można precyzyjnie dostroić;

Funkcja ochrony transportu

● Mechanizm transportu jest bezpieczny, aby chronić integralność taśmy nośnej;
● Stabilny start, bezstopniowa regulacja prędkości;pedał nożny/sterowanie ręczne;

Instrukcja obsługi maszyny

• Przekręć przełącznik sterowania w skrzynce sterowniczej do pozycji ON;
• Przekręć przycisk włącznika zasilania na panelu do pozycji "włączonej";
• Upewnij się, że wartość elektryczna/barometryczna spełnia wymagania znamionowe w parametrach technicznych;
• Przeciąć elastyczny przełącznik pasa dociskowego do pozycji „luźny pas”;
• Dostosuj tor do wymaganej szerokości;
• Ustawić urządzenie do wciągania (zwijania) pasa do odpowiedniej pozycji;
• Ustaw taśmę zabezpieczającą w pozycji, która jest dogodna do umieszczenia taśmy płasko;
• Zaciśnij pustą taśmę;
• Prawidłowo dokręć taśmę zabezpieczającą;
• Dostosuj liczbę zliczeń wymaganych przez licznik, dostosuj położenie biegu i czułość;
• Przekręć przycisk przełącznika sterownika silnika na panelu do stanu ON;

W przypadku opakowania samoprzylepnego należy ustawić przełącznik podgrzewania ostrza w pozycji „off” (jeśli ostrze wymaga opuszczenia)
Ustaw przełącznik podnoszenia ostrza w pozycji "w dół", naciśnij przycisk "start", a automatycznie się podniesie;
W dół, przełącznik "podnoszenia brzeszczotu" może sterować podnoszeniem brzeszczotu, gdy maszyna jest zatrzymana)

• Przełącz przełącznik napięcia w pozycję „napięty pasek”;
• Jeśli używasz ciągłej taśmy do uszczelniania, przełącz na pozycję „ciągłą”;jeśli używasz cala do poruszania się

Przy plombowaniu proszę przełączyć przełącznik do pozycji „caling”;

• Podgrzej ostrze do ustawionej temperatury, a kontrolka „Run” zaświeci się;
• Naciśnij przełącznik startowy lub naciśnij przełącznik nożny, maszyna zacznie działać;
• Zwróć uwagę na standardowe opakowanie EIA-481A, zostaw ilość spacji wiodących i tylnych itp.

Co Maszyna do pakowania komponentów elektronicznych mamy?

• Półautomatyczna maszyna do taśmowania ekranu dotykowego
• Półautomatyczna maszyna do taśmowania ekranu tekstowego

Zasada działania edytuj głos

Zasada działania maszyny taśmującej: Po połączeniu maszyny pakującej z powietrzem, jeśli jest ona zgrzewana termicznie, należy pozwolić nożowi podnieść się do odpowiedniej temperatury i wyregulować taśmę nośną i ciśnienie powietrza.

Użyj ręcznego lub automatycznego urządzenia do podawania, aby umieścić element SMD w taśmie nośnej, a silnik obraca się, aby pociągnąć taśmę przykrywającą tworzącą taśmę nośną do pozycji pakowania, gdzie taśma przykrywająca jest uniesiona, taśma nośna jest opuszczona, a dwie nagrzane docisk ostrzy Na taśmie przykrywającej i taśmie nośnej należy taśmą przykrywającą uszczelnić otwór komponentu SMD na taśmie nośnej, tak aby osiągnąć cel pakowania komponentu SMD.

Następnie szpula nawijająca zwija zapakowaną taśmę nośną.

Maszyna do taśmowania może zapewnić ujednolicony kierunek, testować polaryzację produktu, kontrolę wizualną, znakowanie laserowe i inne funkcje zgodnie z potrzebami produkcyjnymi klienta.

Niektóre maszyny do taśm nie są zgrzewane, ale zgrzewane na zimno.Zamknięcie żołądka na zimno oznacza, że ​​taśmę osłonową i taśmę nośną można skleić ze sobą bez nagrzewania.

Stosowana w tym czasie taśma maskująca musi być lepka.Przed zapakowaniem taśma nośna zazwyczaj przechodzi przez dwa czujniki, jeden do liczenia, a drugi do kontroli materiału.

Kontrola materiału polega na wykryciu, czy w taśmie nośnej brakuje jakichkolwiek elementów.W przypadku wykrycia nieszczelności silnik maszyny taśmującej natychmiast się zatrzyma, a głowica tnąca również zostanie przeniesiona do górnej pozycji.

CZUJNIK liczenia generalnie wykorzystuje światłowód, ale wymaga również dużej szybkości reakcji, aby nie przegapić liczenia.SENSOR zliczający może zliczyć boczne otwory taśmy nośnej, a także zliczyć rowki formujące.Jeśli policzysz boczne otwory, musisz przekonwertować je z powrotem, aby uzyskać prawidłowy numer SMD.

Edycja występu Głos

Szybkość taśmowania maszyny do taśmowania jest duża.Dzięki funkcji testowej, wyposażonej w odpowiedni tester, funkcja tapingu może szybko przetestować wartość pojemności i wartość rezystancji chipa oraz sortować dobre i złe produkty;maszyna do taśmowania wykorzystuje PLC jako rdzeń kontroli;projekt wyświetlacza jest wyjątkowy,

Zamawianie wyświetlaczy ciekłokrystalicznych, analogowe wyświetlanie stanu każdego punktu kontrolnego, można łatwo ustawiać i modyfikować różne wartości parametrów, monitorować różne stany pracy i prędkość taśmowania, maszyna do taśmowania jest stabilna i niezawodna.

Edycja funkcji Głos

● Szeroka gama odpowiednich produktów, łatwa zmiana specyfikacji.
● System napędowy krzywki i rozdzielacza jest stabilny i niezawodny.
● Konstrukcja wykrywania usterek jest doskonała, a alarm jest wyraźny na pierwszy rzut oka.
● Przetwornica częstotliwości ma bezstopniową zmianę prędkości i automatycznie zwiększa lub zmniejsza prędkość, śledząc warunki podawania.
● Elektroniczny system sterowania PLC, dokładny i stabilny, o niskiej awaryjności.
● Wysokość oplotu jest regulowana, co jest elastyczne i wygodne.
● Opcjonalna metoda odbioru, odbiór pionowy i poziomy.
● Precyzyjne wykrywanie pustego materiału i liczenie części
● Wyposażenie opcjonalne jest kompletne, zapewniając kompletne rozwiązanie.
