SPI 6500 7500 Offline Maszyna do kontroli wizualnej PCB 500 W Kamera 3MP
MASZYNA KONTROLNA DO PASTY LUTOWNICZEJ OFFLINE SPI-6500/7500
CNSMT jest zaufanym dostawcą maszyny do kontroli pasty lutowniczej offline w Shenzhen w Chinach.
Kontrola pasty lutowniczej jest niezbędnym procesem w każdym montażu SMT, aby zapewnić wysoką jakość pracy i najlepszy wynik.
Nakładanie pasty lutowniczej na płytkę PCB to proces, w którym nie ma miejsca na błędy.Jednym ze sposobów zapewnienia tego jest przepuszczanie płytek PCB przez maszynę inspekcyjną, w której płytki drukowane będą dokładnie sprawdzane, aby sprawdzić, czy nie ma żadnych przerw, nadmiaru pasty lutowniczej i tak dalej.Ten proces kontroli sprawi, że cały proces montażu będzie w 100% pewny, że deski będą wolne od błędów.
Oprócz zapewnienia jakości, maszyna do kontroli pasty lutowniczej offline może również poprawić zarządzanie czasem na linii montażowej, ponieważ może działać dokładnie i szybko, czego nie można osiągnąć ręczna kontrola.

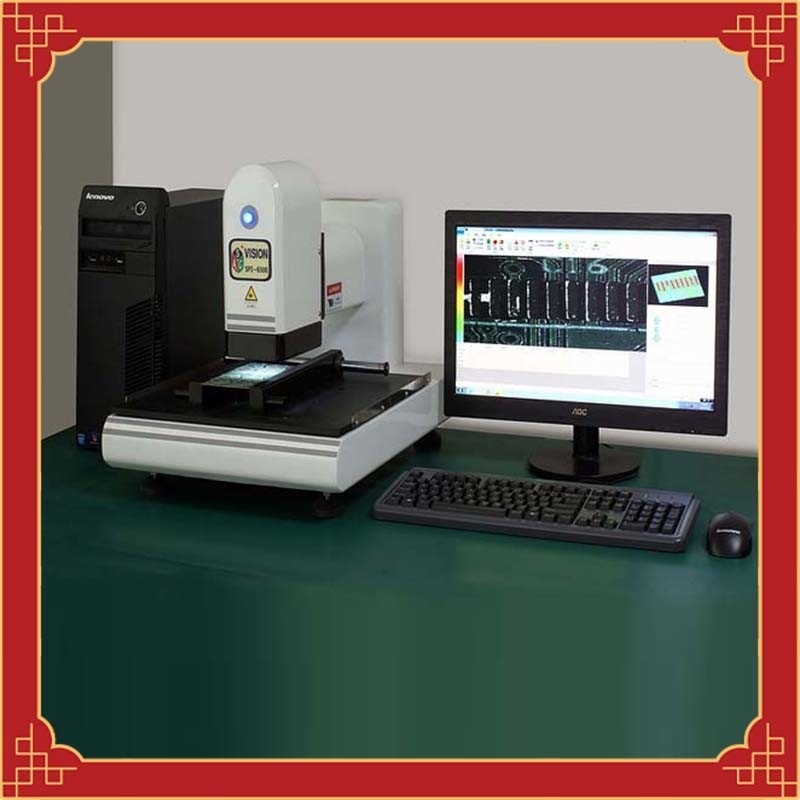

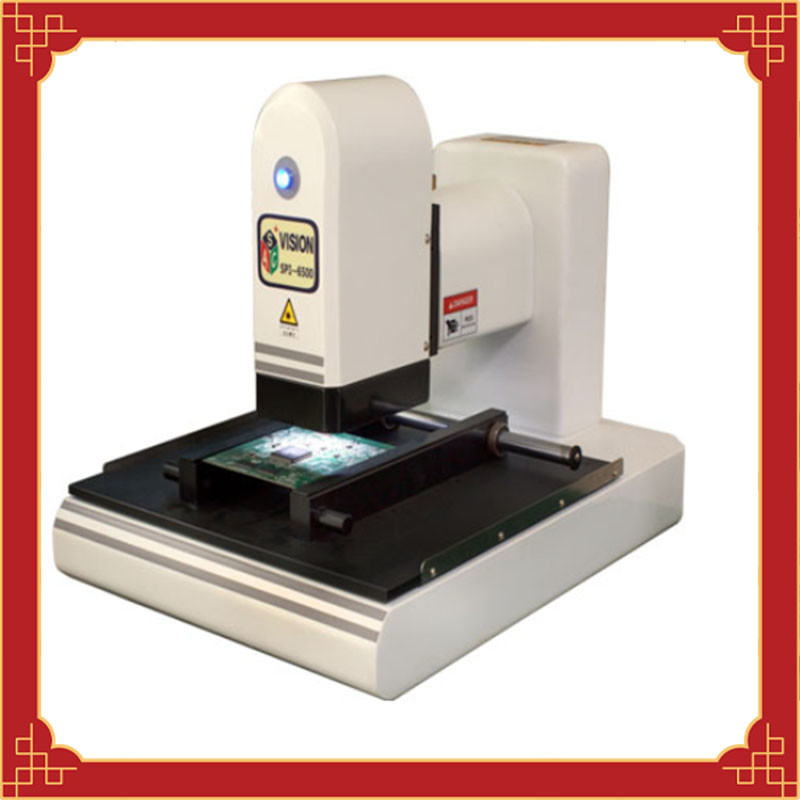

Specyfikacja SPI 6500:
Automatyczny sprzęt do inspekcji optycznej / system inspekcji
Nazwa produktu: System kontroli pasty lutowniczej
Model produktu: 3D SPI 6500
Typ: Półautomatyczny tryb 3D
Cechy produktu
1. Przyjazny interfejs programowania.^ ^
2. Wiele metod pomiarowych
3, interwał skanowania można regulować
4, funkcja symulacji obrazu 3D
5. Niezależna dynamiczna przeglądarka 3D
6. Potężna funkcja SPC
7, jednym kliknięciem, aby powrócić do środka ekranu;
8, może zmierzyć sitodruk i grubość miedzi;
cechy produktu
1. Korzystanie z oryginalnej importowanej niemieckiej kolorowej kamery o wysokiej rozdzielczości, aby zapewnić wysoką precyzję i stabilność testu.
2. Przyjęto laser wtórny klasy wojskowej, na który zewnętrzne źródło światła ma mniejszy wpływ, jest bardziej stabilny i ma dłuższą żywotność.
3. Zastosuj elastyczną konstrukcję sprzętu, źródło światła, laser i kamerę, możesz testować różne kolorowe płytki PCB.
4. Warunki analizy oprogramowania są oparte na bazie danych i realizują funkcję wczesnego ostrzegania zgodnie z warunkami analizy, która jest intuicyjna i łatwa do zrozumienia.
5. Potężna funkcja analizy raportów, automatycznie generuje wykres R, X-Bar i automatycznie oblicza CPK.
6. Eksportuj szczegółowe i kompletne raporty SPC, całkowicie unikając różnych wad raportów pisanych odręcznie.
7. Oprogramowanie przyjmuje prostą i praktyczną koncepcję, koncentrując się na precyzyjnym projekcie testu, a powtarzalność bloku korekcyjnego osiąga plus lub minus 0,001 mm.Ż
Parametry produktu
| 1. Marka: amerykański ASC |
| 2. Model: SPI-6500 |
| 3. Język oprogramowania: chiński uproszczony, angielski |
| 4. Zastosowanie: pasta lutownicza, czerwony plastik, BGA, FPC, CSP itp. |
| 5. Elementy pomiarowe: grubość, powierzchnia, objętość, odległość płaszczyzny |
| 6. Korekcja deformacji PCB: kąt nachylenia PCB jest obliczany automatycznie i automatycznie korygowany |
| 7. Metoda ostrości: ręczne ustawianie ostrości |
| 8. Źródło światła: biały moduł LED |
| 9. Pomiar źródła światła: czerwony moduł laserowy o niskiej mocy 650nm; |
| 10. Zasada pomiaru: metoda funkcji kąta lasera 3 |
| 11. Zakres ruchu automatycznego w osi Y: 60 mm |
| 12. Rozdzielczość precyzyjna: 0,1 mikrona |
| 13. Pole widzenia (FOV): 15*12 (W * H) mm |
| 14. Krok skanowania: minimum 5 mikronów (5 mikronów / 10 mikronów / 15 mikronów / 20 mikronów) |
| 15.Rozmiar PCB: 400 * 400 mm (specjalny rozmiar można dostosować) |
| 16. Powtarzalna dokładność pomiaru: mniej niż 1 mikron |
| 17. Dokładność powtarzania objętości: mniej niż 1% |
| 18. Dokładność powtarzania obszaru: mniej niż 1% |
| 19. Dopuszczalna grubość PCB: 1 ~ 10 mm |
| 20. Maksymalna wysokość pomiaru: 4 mm |
| 21. Rozdzielczość obrazu: 3 miliony |
| 22. Prędkość pomiaru: do 250 klatek/sekundę |
| Tryb wyświetlania 23.3D: wyświetlacz z matrycą punktową, wyświetlacz liniowy, wyświetlanie renderowania, można obracać pod dowolnym kątem |
| 24. Metoda pomiaru: automatyczny pomiar pełnoekranowy, automatyczny pomiar wyboru klatki, pomiar ręczny wyboru klatki; |
| 25. Analiza SPC: wartość średnia, wartość maksymalna, wartość minimalna, analiza wykresów X-Bar i R, analiza histogramu i dane wyjściowe Ca / Cp / Cpk itp. Sigma automatycznie ocenia |
| 26. Kontrola procesu: linia produkcyjna, czas, informacje o drukowaniu, informacje o paście lutowniczej, dane szablonu, |
| 27. System operacyjny: Windows 7 lub nowszy |
| 28. System komputerowy: dwurdzeniowy 2G lub więcej, pamięć 2G, gniazdo PCI, 3 porty USB, 20-calowy wyświetlacz LCD |
| 29. Moc sprzętu: 220V / 50 / 60HZ |
| 30. Pobór mocy sprzętu: 300 W |
| 31. Waga sprzętu: 45 kg |
| 32. Wymiary: L * W * H (400mm * 550mm * 360mm) |

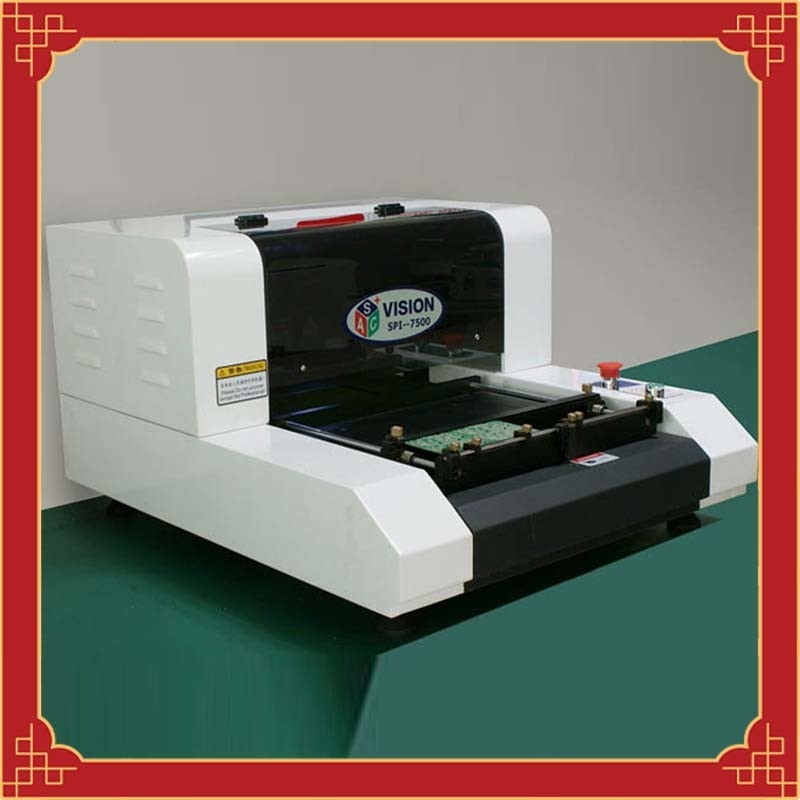

Specyfikacja SPI 7500:
ASC SPI-7500 Miernik grubości pasty lutowniczej Wprowadzenie produktu
Nazwa produktu: Miernik grubości pasty lutowniczej
Model produktu: ASC SPI-7500
Typ: W pełni automatyczny tryb 3D
Cechy produktu
1, szybkie programowanie, przyjazny interfejs programowania;
2. Pomiar na wiele sposobów
3. Prawdziwy pomiar jednym przyciskiem
4. Ośmiokątne przyciski ruchu, ostrość jednym kliknięciem
5. Regulowany interwał skanowania
6, funkcja symulacji pasty lutowniczej 3D;
7. Potężna funkcja SPC
8, automatyczna korekta odchylenia MARK
9, jednym kliknięciem z powrotem na środek ekranu!
cechy produktu
Automatyczne rozpoznawanie celu
Ten w pełni automatyczny tester grubości pasty lutowniczej 3D może uzyskać dane 3D każdego punktu poprzez automatyczny ruch platformy XY / autofokus obrazu w osi Z i pastę lutowniczą skanującą laserowo.Spraw, aby proces drukowania pasty lutowniczej był dobrze kontrolowany.
[Cechy]
1. Programowalny pomiar kilku obszarów i automatyczne ustawianie ostrości w różnych punktach testowych w celu wyeliminowania błędów spowodowanych deformacją płyty;
2. Automatycznie znajdź pozycję kontroli i skoryguj przesunięcie za pomocą PCB MARK;
3. Metoda pomiaru: w pełni automatyczny, automatyczny mobilny pomiar ręczny, ręczny mobilny pomiar ręczny;
4. Symulacja 3D pasty lutowniczej w celu odtworzenia prawdziwego kształtu pasty lutowniczej;
5. Przyjmuje 3-osiowy automatyczny ruch i ogniskowanie oraz automatycznie kompensuje i koryguje wypaczenie podłoża, aby uzyskać dokładną wysokość pasty lutowniczej.
6. Szybka kamera o wysokiej rozdzielczości z wysoką dokładnością i potężną analizą statystyczną danych SPC;
7. Funkcja automatycznej dyskryminacji SIGMA, dzięki której operator ma możliwość rozróżnienia jakości procesu drukowania pasty lutowniczej w czasie rzeczywistym;
8. Automatycznie generuj CP, CPK, X-BAR, R-CHART, wykres słupkowy SIGMA, wykres trendów, wykres kontrolny itp.
9, pomiar pomocniczy 2D, odległość między dwoma punktami, wielkość obszaru itp .;
10. Lista wyników pomiarów jest automatycznie zapisywana i generowany jest raport SPC.
Parametry produktu
| 1. Zakres zastosowania: pasta lutownicza.Czerwony plastik.BGA.FPC.CSP |
| Elementy pomiarowe: grubość, powierzchnia, objętość, kształt 3D, odległość od płaszczyzny |
| 3, zasada pomiaru: pomiar metodą lasera 3 kąta; |
| 4. Język oprogramowania: chiński/angielski |
| 5. Źródło światła: biała podświetlana dioda LED |
| 6. Pomiar źródła światła: czerwony moduł laserowy |
| 7, zakres ruchu X / Y: standardowy 350 mm * 340 mm (można dostosować większy rozmiar ruchu) |
| 8. Metoda pomiaru: automatyczny pomiar pełnoekranowy.Automatyczny pomiar wyboru ramki.Ręczny pomiar wyboru ramy |
| 9. Pole widzenia: 12mm * 15mm |
| 10. Piksele aparatu: 3 miliony/pole widzenia |
| 11, najwyższa rozdzielczość: 0.1um |
| 12. Skok skanowania: 5 um / 10 um / 15 um / 20 um |
| 13, powtarzalna dokładność pomiaru: wysokość jest mniejsza niż 1um, powierzchnia <1%, objętość <1% |
| 14. Powiększenie: 50X |
| 15. Maksymalna mierzalna wysokość: 5 mm |
| 16. Maksymalna prędkość pomiaru: 250 profili/s |
| 17, tryb 3D: renderowanie.Powierzchnia.Linia.Wskaż 3 różne mapy symulacji 3D, skalowalne.Obrót |
| 18. Oprogramowanie SPC: dane linii produkcyjnej, dane drukowania, dane pasty lutowniczej, dane szablonu, wyniki pomiarów są analizowane niezależnie, analiza wykresu X-Bar i R, analiza histogramu i wyjście Ca / Cp / Cpk, Sigma automatycznie ocenia |
| 19. System operacyjny: Windows7 |
| 20. System komputerowy: dwurdzeniowy P4, pamięć 2G, 20-calowy wyświetlacz LCD |
| 21. Zasilanie: 220V 50/60Hz |
| 22. Maksymalny pobór mocy: 500 W |
| 23. Waga: około 85 KG |
| 24. Wymiary całkowite: L * W * H (700mm * 800mm * 400mm) |
SPI6500 i SPI 7500 są maszyną do kontroli pasty lutowniczej offline, SPI6500 jest półautomatycznym SPI offline, SPI 7500 jest w pełni automatycznym SPI offline, oba są typu stacjonarnego,
Te SPI offline są dobre dla małej ilości inspekcji PCB, jeśli chcesz sprawdzić niektóre z twoich wykrywanych PCB, ale nie masz żadnego urządzenia do inspekcji, SPI 6500 i SPI7500 będą najlepszym wyborem.
Ponieważ ich cena jest konkurencyjna w stosunku do SPI inline, więc wystarczy wydać tylko połowę opłaty niż SPI online, otrzymasz idealną maszynę do kontroli pasty lutowniczej.
| maszyna do powlekania zanurzeniowego pcb, | spi lut |
| powłoka epoksydowa pcb | inspekcja pasty lutowniczej spi |
| tace do obsługi płytek drukowanych | szablon do montażu PCB |
| inspekcja PCB | montaż szablonu pcb |
| Przenośnik inspekcyjny PCB | t862++ stacja naprawcza bga |
| sprzęt do kontroli PCB | magazynek pcb |
| maszyna do kontroli PCB | tr7007 |
| lupa inspekcyjna PCB | tr7500 |
| system kontroli PCB | tr7700 |
| spray do izolacji pcb | uniwersalny przenośnik smt |
| powłoka lakiernicza pcb | używany przenośnik smt |
| spray do lakieru pcb | narzędzie do pobierania próżni smt |
| obcinacz do ołowiu pcb | vcta a410 |
| maszyna do cięcia ołowiu pcb | kontrola wizualna montażu płytki drukowanej, |
| ładowarka pcb | powłoka pcb pralki |
Błąd ludzki jest często przyczyną opóźnień i nadmiernych wydatków.Aby tego uniknąć, pozwól swojemu zespołowi SMT mieć skomputeryzowaną maszynę inspekcyjną, która również wspomoże twoją siłę roboczą o 100% lub więcej.
Wreszcie, odpowiednia maszyna do kontroli pasty lutowniczej offline może z wyprzedzeniem wykryć minimalne problemy, takie jak mostkowanie i wklejanie, aby zapobiec poważnym problemom w przyszłości, które z pewnością negatywnie wpłyną na produkcję, jeśli nie zostaną rozwiązane.
Dlatego inteligentna linia SMT powinna mieć potężną maszynę do kontroli pasty lutowniczej offline, która będzie dodatkową ręką, która zapewni jakość, szybszą produkcję i lepsze plony.
W CNSMT mamy wiele maszyn do kontroli pasty lutowniczej offline, z których możesz wybierać.Posiadamy nowe lub zupełnie nowe typy, a także używane w bardzo dobrym stanie.
Aby dowiedzieć się więcej o maszynie do kontroli pasty lutowniczej offline, poniżej znajdują się informacje, które warto przyjrzeć się, aby pomóc w podjęciu decyzji o zakupie.
Często Zadawane Pytania:
Pytanie: Chcę złożyć zamówienie na jedną maszynę do kontroli pasty lutowniczej offline, czy to w porządku?
Odpowiedź: Tak, nie ma z tym problemu.Nie mamy minimalnej ilości zamówienia.Ale na wypadek, gdybyś chciał zaoszczędzić na kosztach wysyłki, możesz sprawdzić nasze inne produkty zamawiane przez klientów razem z maszyną do kontroli pasty lutowniczej, aby zmaksymalizować koszty wysyłki.
Pytanie: Jak złożyć zamówienie na maszynę do kontroli pasty lutowniczej offline?
Odpowiedź: Jeśli masz pewność co do maszyny, którą chcesz już zamówić, prześlij nam następujące dane, abyśmy mogli wysłać Ci potwierdzenie zamówienia:
Gdy otrzymamy Twoje zamówienia i szczegóły, wyślemy Ci list potwierdzający wraz ze szczegółami zamówienia, warunkami, gwarancją, kosztem wysyłki i całkowitym kosztem Twoich zamówień.Dołączymy również instrukcje, jak zapłacić za zamówienie.
Po otrzymaniu płatności dokonamy ostatecznej kontroli na Twojej maszynie do kontroli pasty lutowniczej offline i zorganizujemy wysyłkę.Dostarczymy Ci numer śledzenia przesyłki, abyś mógł również monitorować swoje zamówienie podczas transportu.
Pytanie: Ile dni mam czekać na otrzymanie zamówienia?
Odpowiedź: Rzeczywista liczba dni na wysyłkę będzie zależeć od Twojej rzeczywistej lokalizacji.Gdy tylko Twoje zamówienie zostanie odebrane przez naszego partnera wysyłkowego, zwykle dotarcie do Ciebie zajmuje 10 dni roboczych.Podaj nam dokładny adres wysyłki, abyśmy mogli oszacować liczbę dni wysyłki.
Pytanie: Nie znam jeszcze maszyny do kontroli pasty lutowniczej offline.Czy najpierw oferujecie darmowe demo maszyny?
Odpowiedź: Tak.Jeśli możesz odwiedzić nasz salon wystawowy znajdujący się tutaj w Shenzhen w Chinach, nasi profesjonalni inżynierowie mogą pokazać, jak działa maszyna.Mogą również udzielić odpowiednich sugestii, jak wykorzystać go do swojego zespołu.
Jeśli nie możesz odwiedzić naszego salonu, możemy zaoferować wideorozmowy, abyś mógł zobaczyć, jak działa maszyna, bez konieczności wchodzenia tutaj.
Daj nam znać, co działa dla Ciebie, abyśmy mogli zorganizować dla Ciebie demo.
Pytanie: Czy oferujecie części zamienne do maszyny na wypadek, gdybyśmy w przyszłości potrzebowali naprawy?
Odpowiedź: Tak!Pomagamy również naszym klientom w razie konieczności rozwiązywania problemów lub wymiany części.Po prostu daj nam znać dokładnie, jakiej części szukasz, abyśmy mogli ją dla Ciebie pozyskać w najlepszej i najbardziej konkurencyjnej cenie.
Pytanie: Widziałem maszynę do kontroli pasty lutowniczej offline znacznie tańszą w innym sklepie.Czy możesz dorównać ceną?
Odpowiedź: Gwarantujemy, że mamy najbardziej konkurencyjną cenę na rynku maszyny do kontroli pasty lutowniczej offline.Dzieje się tak, ponieważ istniejemy w branży już ponad 10 lat, co daje nam przewagę w postaci uzyskania lepszej ceny od naszych dostawców.Ale na wypadek, gdybyś znalazł inny sklep oferujący maszynę do kontroli pasty lutowniczej offline w znacznie niższej cenie, daj nam znać, a my dopasujemy cenę.
Pytanie: Jakie opcje płatności oferujecie?
Odpowiedź: Naszym klientom oferujemy różne opcje płatności, takie jak:
Jeśli masz na myśli inne opcje płatności, daj nam znać, a zobaczymy, czy to zadziała po naszej stronie.
Pytanie: Nasz montaż współpracuje ze specjalnym typem rozmiaru PCB.Czy masz maszynę do kontroli pasty lutowniczej, która spełni nasze wymagania?
Odpowiedź: Zawsze będziemy mieć najlepsze rozwiązanie dla wszystkich Twoich potrzeb.Podaj nam dokładny rozmiar PCB, nad którym pracuje Twój zespół, abyśmy mogli znaleźć najbardziej odpowiednią maszynę inspekcyjną, która spełni Twoje potrzeby.
