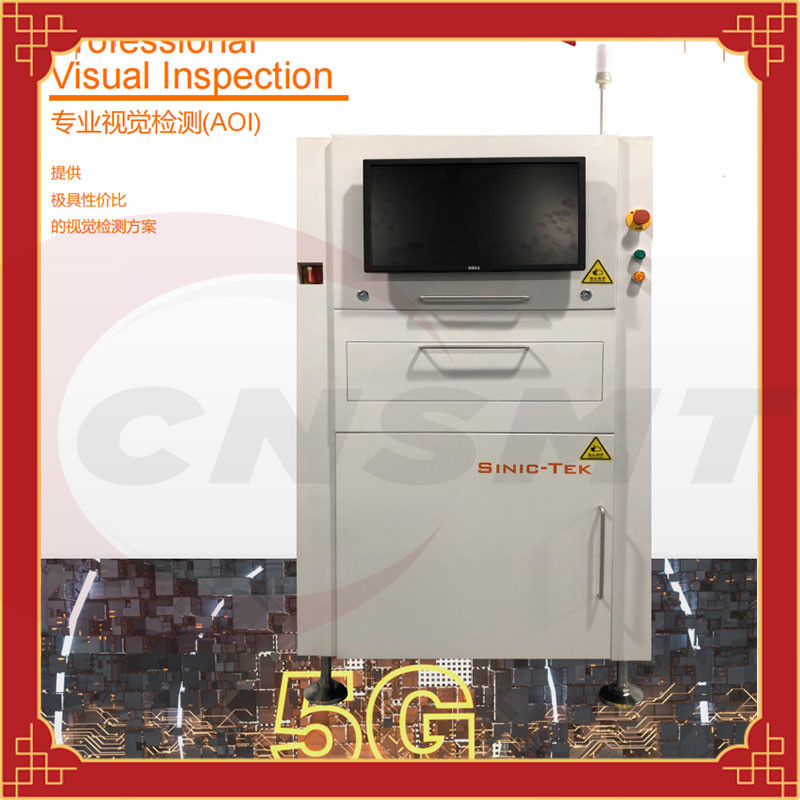

2D AOI Inline SMT Inspection Machine Online Automated Optical Inspection Equipment
Maszyna inspekcyjna SMT 2D Inline AOI, profesjonalna inspekcja wizualna online
CNSMT AOI wykorzystuje pozbawiony zniekształceń telecentryczny obiektyw i metodę kalibracji z wieloma punktami odniesienia.
A automatyczne pozycjonowanie okna wykrywania, w tym podwójne pozycjonowanie podkładki i korpusu, rozwiązuje problem deski
Odchylenie ramki spowodowane deformacją znacznie zmniejsza liczbę fałszywych alarmów!
Nasz AOI przyjmuje wielopoziomowe wybieranie kolorów, a kolor materiału jest słaby
Różna kompatybilność jest wyższa!Skutecznie unikaj fałszywych alarmów spowodowanych różnicą koloru materiału!
Specyfikacja:
| System obrazowania | Jednoszynowa maszyna online-S510 | Dwutorowa maszyna online-S510D | Oświetlona w dół maszyna online-M300 | Dwustronna maszyna do zdjęć online-M400 |
| aparat fotograficzny | Standardowa konfiguracja: kamera przemysłowa o rozdzielczości 5 milionów pikseli (opcjonalnie: kamera przemysłowa o rozdzielczości 12 milionów pikseli) | Standardowa konfiguracja: kamera przemysłowa o rozdzielczości 12 milionów pikseli | ||
| Obiektyw | Obiektyw telecentryczny | |||
| źródło światła | Trójkolorowe światło RGB | |||
| Rezolucja | Standardowa konfiguracja: 15um (10um opcjonalnie) | Standardowa konfiguracja: 16um (10um opcjonalnie) | ||
| pole widzenia | Kamera przemysłowa 5 milionów pikseli: 10um: 24*20mm 15um: 36*30mm 12-milionowa kamera przemysłowa: 10um: 40*30mm 16um: 64*48mm |
|||
| Platforma sportowa | ||||
| Mierzalny rozmiar planszy | 420mm*350mm | Transmisja jednotorowa: 420mm*560mm Transmisja dwutorowa: 420mm*310mm | 510mm*460mm | |
| Zakres grubości płyty | 0,3 ~ 5 mm | |||
| Szerokość klipsa | 3mm | |||
| Wysokość w górę iw dół | Standard fabryczny: GÓRA: 30 mm BOT: 30 mm Maksymalna regulacja: GÓRA: 45mm BOT: 45mm |
Standard fabryczny: BOT: 30mm Maksymalna regulacja: BOT: 50mm |
Standard fabryczny: GÓRA: 50 mm BOT: 30 mm Maksymalna regulacja: GÓRA: 50 mm BOT: 50 mm |
|
| Maksymalna waga deski | 5 kg | 7 kg | ||
| Szybkość wykrywania | 250~300ms/FOV | |||
| Ruch X, Y | siłownik | |||
| Specyfikacje sprzętu | ||||
| system operacyjny | Windows10 64-bitowy | |||
| zasilacz | AC220V,50/60Hz | |||
| Ciśnienie powietrza | 0.5Mpa | |||
| Wysokość toru | 900±20mm | 730±20mm (można dodać przekładki) | ||
| Ciężar maszyny | Około 600 kg | Około 800 kg | Około 600 kg | Około 730 KG |
| Rozmiar maszyny | L890*W990*H1560mm (Nie w tym światła ostrzegawcze) |
L890 * W1380 * H1560mm (Nie w tym światła ostrzegawcze) |
L990 * W1400 * H1100mm (Nie w tym światła ostrzegawcze) |
L990 * W1400 * H1600mm (Nie w tym światła ostrzegawcze) |
| Przedmioty testowe | ||||
| Elementy testowe SMT: | Niewłaściwa część, brakująca część, rewers, przesunięcie, nagrobek, stojąca na boku, przewrócona, uszkodzona, zwarcie | |||
| Mniej cyny, wirtualne lutowanie, puste lutowanie, przelewanie się kleju, odsłonięta miedź, podnoszenie pinów, deformacja pinów | ||||
| Elementy testowe THT: | Wuxi, mniej cyny, więcej cyny, pustka, zwarcie, odsłonięta miedź, fałszywy lut, zakopana stopa, kulka lutownicza, ciało obce | |||
