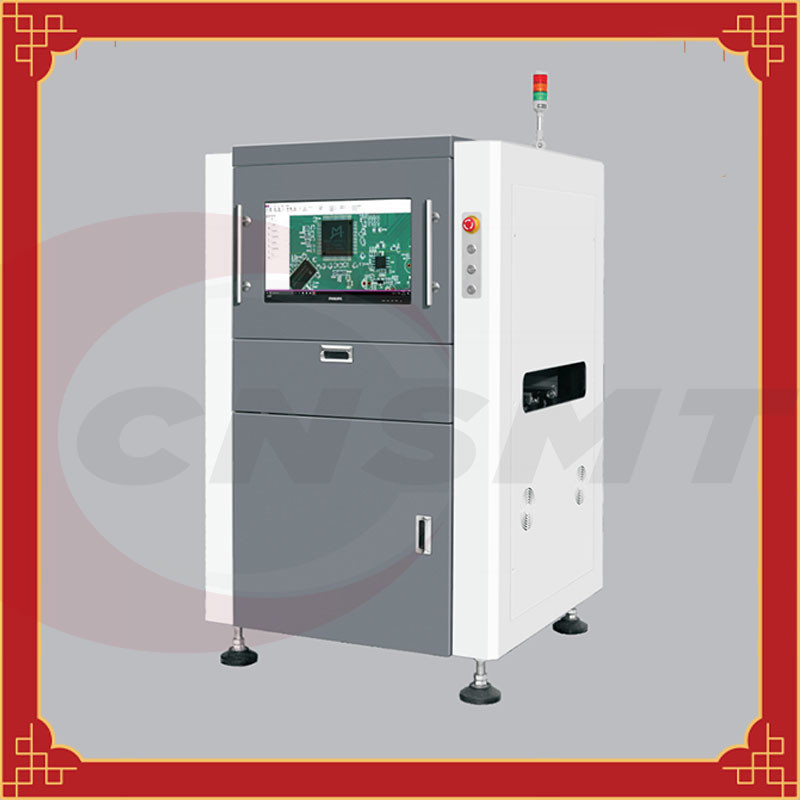

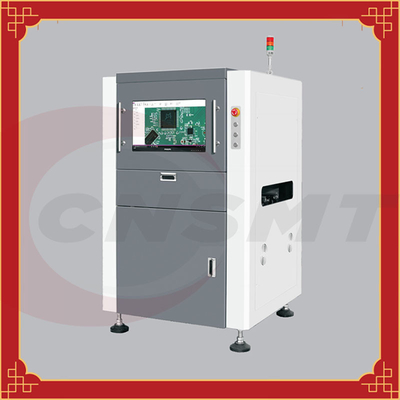

Online Inline Zautomatyzowane systemy kontroli optycznej Maszyna 2D SMT PCB AOI
Niski koszt 2D SMT AOI, automatyczna inspekcja optyczna online/w linii
| Aparat optyczny | 5 milionów szybkich, inteligentnych cyfrowych kamer przemysłowych (opcjonalnie) |
| Rozdzielczość (FOV) | Standardowy 15μm/piksel (odpowiadający FOV: 38mm*30mm) 10/15/20μm/piksel (opcjonalnie) |
| Soczewka optyczna | Obiektyw telecentryczny 5M pikseli, głębia ostrości: 8mm-10mm |
| System źródła światła | Jasny pierścień koncentryczny RGB z wieloma kątami źródła światła LED |
| system operacyjny | Windows 10 Professional |
| konfiguracja komputera | Procesor i3, karta graficzna 8G GPU, pamięć 16G, dysk SSD 120G, mechaniczny dysk twardy 1TB |
| Moc maszyny | AC 220V ±10%, częstotliwość 50/60Hz, moc znamionowa 1.2KW |
| przepływ PCB | Można ustawić w lewo → w prawo w prawo → w lewo za pomocą przycisku; |
| Metoda szyny PCB | Oprawa dwustronna, która automatycznie otwiera się lub chowa |
| Metoda mocowania osi Z | 1 utwór jest stały, 2 utwory można regulować automatycznie |
| Metoda regulacji toru osi Z | Automatycznie dostosuj szerokość |
| Wysokość toru | 900±25mm |
| Ciśnienie powietrza | 0,4～0,8Mapa |
| Wymiary mechaniczne | Wysokość 900 mm × 950 mm × 1600 mm (dł. × szer. × wys.) bez światła ostrzegawczego |
| Ciężar maszyny | 500kg |
| Opcjonalna konfiguracja | Oprogramowanie do programowania offline, zewnętrzny pistolet kodów kreskowych, otwarty interfejs systemu identyfikowalności MES, host stacji konserwacyjnej |
| rozmiar | 50 × 50 mm～500 × 325 mm (większy rozmiar można dostosować do wymagań klienta) |
| grubość | 0,3 mm (6 mm) |
| Waga deski | ≤3 kg |
| wyraźna wysokość | Górna wysokość światła ≤30 mm, dolna wysokość światła ≤20 mm (specjalne wymagania można dostosować) |
| Minimalny element testowy | Komponenty 0201, układy scalone o rastrze 0,3 mm i większym (opcjonalnie do komponentów 01005) |
| Drukowanie pasty lutowniczej | Istnienie, ugięcie, mniej cyny, więcej cyny, obwód otwarty, zanieczyszczenie, nawet cyna itp. |
| Wada części | Brakujące części, przesunięcie, przekrzywienie, nagrobki, stojące z boku, przewrócone części, odwrotna polaryzacja, niewłaściwe części, uszkodzone, wiele części itp. |
| Wada złącza lutowanego | Mniej cyny, więcej cyny, ciągła cyna, wirtualny lut, wiele sztuk itp. |
| Kontrola lutowania na fali | Wstaw pin, Wuxi, mniej cyny, więcej cyny, wirtualny lut, cynowy koralik, cynowy otwór, obwód otwarty, wiele sztuk itp. |
| Kontrola czerwonej plastikowej płyty | Brakujące części, przesunięcie, przekrzywienie, nagrobki, stojące z boku, przewrócone części, odwrotna polaryzacja, nieprawidłowe części, uszkodzenia, przepełnienie kleju, wiele części itp. |
Dlaczego warto wybrać CNSMT dla swoich potrzeb SMT?
To są powody, dla których wiele fabryk SMT na całym świecie ufa CNSMT.Nie jesteśmy tylko po sprzedaży;jesteśmy po długotrwałej relacji biznesowej.
informacje o firmie
CNSMT jest wiodącym producentem i dostawcą maszyn i rozwiązań SMT z ponad 10-letnim doświadczeniem w Chinach.Możemy również robić OEM i ODM dla handlowców SMT, mamy wiele źródeł w dziedzinie SMT, nawet jeśli potrzebujesz używanych lub nowych urządzeń SMT lub innych części, możemy pomóc Ci uzyskać najlepszą jakość i konkurencyjne ceny maszyn.
Co możemy dla ciebie zrobić:
※ Posiadamy własną fabrykę produkującą urządzenia i urządzenia SMT
※ Posiadamy profesjonalny zespół inżynierów technicznych do produkcji maszyn
※ Możemy dostosować dla Ciebie różne maszyny SMT zgodnie z Twoimi wymaganiami
? Kupujemy i sprzedajemy używane i nowe urządzenia SMT na całym świecie
※ Zapewniamy pełną linię maszyn SMT i eksportujemy na cały świat
※ Stanie się dla Ciebie najbardziej wiarygodnym chińskim partnerem.
Nasze usługi
1, rozwiązanie pełnej linii SMT
2, producent urządzeń peryferyjnych SMT
3, podajnik SMT, dysza smt, kalibracja podajnika smt, wózek PCB, wózek podajnika, strorage PCB, producent ściągaczki SMT
4, Kupuj i sprzedawaj używane i nowe drukarki YAMAHA JUKI FUJI PANASONIC SAMSUNG i rozpływowe
Nasze produkty sprzedawane są na całym świecie. Możesz być spokojny o cały proces naszych produktów.
