CP45FV CP45NEO Samsung Smt Placement Machine elastyczny 240V 2,6KVA

CP45FV CP45NEO Samsung Smt Placement Machine Elastyczny 240V 2,6KVA

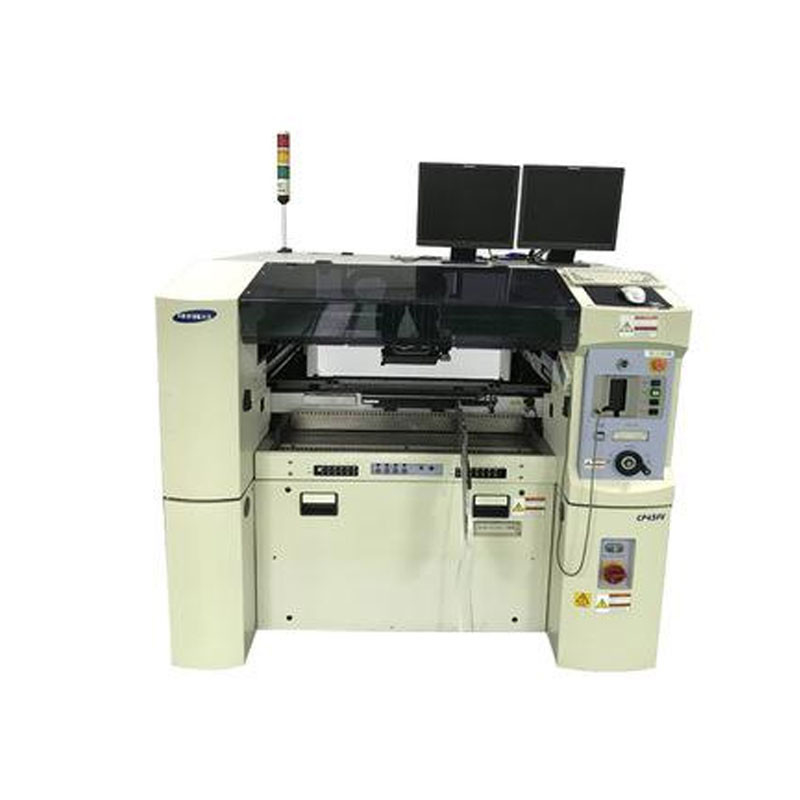

Maszyna do ustawiania Samsung CP45FV NEO

Specyfikacja:

Nazwa sprzętu: maszyna do ustawiania Samsung CP45FV, maszyna do ustawiania Samsung CP45FV NEO, używana maszyna do ustawiania Samsung CP45FV

Krótkie wprowadzenie sprzętu

CP45FV to szybki i elastyczny system umieszczania SMD, który może obsługiwać różne komponenty z dużą prędkością.System stałego obrazu jest używany w połączeniu z systemem obrazu latającego, dzięki czemu zakres montażu komponentów wynosi 0402-42 mmIC, w tym 0,3 mm drobny QFP i 0,5 mm drobny CSP.Wszystkie głowice rozmieszczające są zaprojektowane do obsługi komponentów o drobnym skoku.Ta wydajność sprawia, że ​​proces umieszczania jest prosty i wydajny, poprawiając w ten sposób wydajność i elastyczność pracy.Modyfikując system rozbudowy CP-03, można zrealizować produkcję pasów świetlnych o długości 1,2m.Maszyna do ustawiania Samsung CP45 ma trzy modele, CP45NEO/CP45FV/CP45F.Używana maszyna do umieszczania Samsung CP45 charakteryzuje się wysoką wydajnością kosztową i dużą stabilnością umieszczania sprzętu.

Parametry Samsunga CP45FV
Model: Uchwyt Samsung SAMSUNG-CP45F/CP45FV/CP45NEO
Szybkość montażu: 0,178 s/układ
14900cph (1608)
0,75 s/qfp64
1,6 s/qfp256
Dokładność montażu: plus lub minus 0,08 mm
Zakres montażu komponentów: 1005 (0402) -22mm IC, 0603 (0201)-12mm
Układ scalony 32mm
Rozmiar PCB: 510*460-460*400mm
Rozmiar sprzętu: 1650*1540*1420mm
Zasilanie: AC200V-240V 2,6KVA
Ciśnienie powietrza: 5 KG
Waga sprzętu: 1380 kg

Maszyna do umieszczania Samsung, maszyna do umieszczania diod LED seria CP40:
Numer modelu: CP40L
Głowica montażowa: 3
Metoda centrowania: laser liniowy (głowica laserowa)
Rozmiar podłoża: Min: 50 * 50 * 0,5 (mm) - Maks.: 460 * 400 * 4,0 (mm), regulowany: 0,28-4,2 t
Szybkość montażu: CHIP/0,22 sekundy/CHIP (centrowanie laserowe)
QFP: 0,85 sekundy/QFP (linia CCD)
Ilość podajników: 104 (podajnik taśmowy 8mm)
Kierunek transportu: lewo-prawo (opcjonalnie: prawo-lewo)
Dokładność montażu: CHIP/± 0,1 mm
QFP/±0,05 mm (podziałka 0,5 mm)
Zakres oryginalnego zastosowania: Min: 1005-Max: 32*32mm
Wymagania dotyczące zasilania: AC100, 110, 200, 220, 240 V (50/60 HZ) 2,6 kW (maks.)
Powierzchnia/rozmiar: około 2,6
Waga netto: około 1100 KG
Typy podajników: 8mm, 12mm, 16mm, 24mm, 32mm, 44mm, 56mm Podajnik taśmowy, Podajnik piętrowy (taca), Podajnik interaktywny (wibracje), Podajnik wielotarczowy 20-ruchowy Urządzenie (szafa IC)
Zużycie powietrza: 150NI/Min
Numer modelu: CP40LV
Głowica montażowa: 3
Metoda centrowania: laser liniowy, system wideo (kamera stała)
Rozmiar podłoża: Min: 50 * 50 * 0,5 (mm) - Maks.: 460 * 400 * 4,0 (mm), regulowany: 0,28-4,2 t
Szybkość montażu: CHIP/0,22 sekundy/CHIP
QFP: 0,85 s/QFP (liniowy CCD) 1,3 s/QFP (centrowanie wideo)
Ilość podajników: 104 (podajnik taśmowy 8mm)
Kierunek transportu: lewo-prawo (opcjonalnie: prawo-lewo)
Dokładność montażu: CHIP/± 0,1 mm
QFP/±0,05 mm (skok 0,5 mm) ± 0,03 mm (skok 0,03 mm): opcjonalnie
Zakres oryginalnego zastosowania: Wyrównanie laserowe: Min: 1005-Max: □32*32mm
Centrowanie wideo: maks.: □42*42 (rozstaw 0,5 mm)
Opcjonalnie: □32*32mm (skok 0,3mm)
BGA: □42*42mm (skok 1.0mm)
Wymagania dotyczące zasilania: AC100, 110, 200, 220, 240 V (50/60 HZ) 2,6 kW (maks.)
Powierzchnia/rozmiar: około 2,6
Waga netto: około 1100 KG
Typy podajników: 8mm, 12mm, 16mm, 24mm, 32mm, 44mm, 56mm Podajnik taśmowy, Podajnik piętrowy (taca), Podajnik interaktywny (wibracje), Podajnik wielotarczowy 20-ruchowy Urządzenie (szafa IC)
Zużycie powietrza: 150NI/Min
Seria wielofunkcyjnych maszyn do umieszczania Samsung CP45:
Samsung CP45FV
Głowica pozycjonująca 6 głowic pozycjonujących
Serwonapędy Serwonapędy Napędy osi X, Y i osi Z układ napędowy
Metoda centrowania systemu lotu CP45F
CP45FV Full Vision (Widzenie w locie + Wizja sceniczna)
Standardowy rozmiar podłoża 50×30×0.38mm～460×400×4.2mm Opcja (CP45-L NEO) 50×100×0.38mm～510×460×4.3mm
Szybkość montażu CHIP 0,178 s/szt. IPC9580 14900CPH (1608)
QFP 0,75 s/szt. (centrowanie lotu) 1,6 s/szt. (stały system wizyjny)
Liczba podajników Podajnik taśmowy (104 opcjonalnie)
Kierunek transportu lewo-prawo (opcjonalnie: prawo-lewo)
Dokładność montażu CHIP 0603 (0201) Chip ±0,08mm 1005Chip
QFP ± 0,1 mm QFP ± 0,04 mm
Zakres oryginalny: Kamera lotnicza 1005(0402)～□22mm IC, 0603(0201)～□12mm (opcja)
Standardowa kamera stałopozycyjna (FOV35) ～□32mm IC (rozstaw przewodów: 0,4mm)
Specjalna kamera stała (FOV20) ～□17mm IC (rozstaw ołowiu: 0,3mm)
Specjalna kamera stała (FOV45) ～□42mm IC (rozstaw ołowiu:0,5mm)
Minimum.Skok ołowiu (QFP) 0,3 mm (z wizją FOV20)
Minimum.Skok kuli (BGA) 0,5 mm (z wizją FOV20)
Części do 15 mm (9 mm: z wizją w locie)
Wymagania dotyczące zasilania AC220V～240V (50/60 Hz, 3 fazy) RMS 2,6 kVA (maks.: 6 kVA)
Powierzchnia/rozmiar (mm)(x*y*h) 1650×1540×1420
Waga netto około 1380 kg
Typy podajników Podajnik taśmowy 8mm, 12mm, 16mm, 24mm, 32mm, 44mm, 56mm, podajnik wibracyjny, 20-działowa wielotarczowa szafa IC
Zużycie powietrza 5kg/cm³, 160Nl/min
CP45FVNEO
Pozycja CP45F/FV NEO
Metoda wizualizacji Full Vision (Fly Vision + Stage Vision)
Prędkość montażu Maksymalna prędkość chipa 0.178s/chip,
IPC9580 14900CPH(1608)
IC kamera lotnicza 0,75 s/QFP64
Kamera stała 1,6 s/QFP256
Dokładność montażu 0603 (0201) Chip ±0,08mm
1005Chip ~ ±0,1mm
QFP ± 0,04 mm
Rozmiar komponentu Kamera latająca 1005(0402)～□22mm IC, 0603(0201)～□12mm (opcja)
Standardowa kamera stałopozycyjna (FOV35) ～□32mm IC (rozstaw przewodów: 0,4mm)
Specjalna kamera stała (FOV20) ～□17mm IC (rozstaw ołowiu: 0,3mm)
Specjalna kamera stała (FOV45) ～□42mm IC (rozstaw ołowiu:0,5mm)
Minimum.Skok ołowiu (QFP) 0,3 mm (z wizją FOV20)
Minimum.Skok kuli (BGA) 0,5 mm (z wizją FOV20)
Części do 15 mm (9 mm: z wizją w locie)
Rozmiar płytki PCB 460X400X4.2~50X30X0.38/510X460X4.2~50X100X0.38(CP45-L NEO)

Zautomatyzowana linia produkcyjna SMT
Linia produkcyjna SMT Fabryka Shenzhen
Producenci urządzeń linii produkcyjnej SMT
Przegląd produktów: W pełni automatyczna linia produkcyjna Samsung/Samsung SMT wynajem, dzierżawa, sprzedaż, używana w pełni automatyczna linia produkcyjna SMT jest dobrej jakości, łatwa w obsłudze i tania, odpowiednia do uruchamiania fabryk SMT lub półautomatycznych linie produkcyjne do modernizacji do w pełni zautomatyzowanych fabryk linii produkcyjnych.
