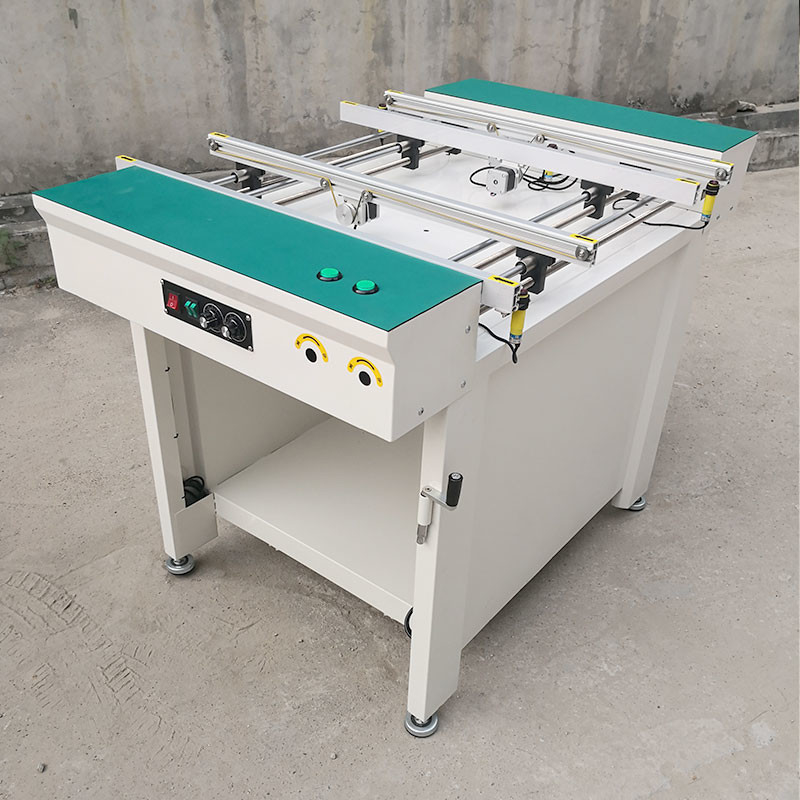

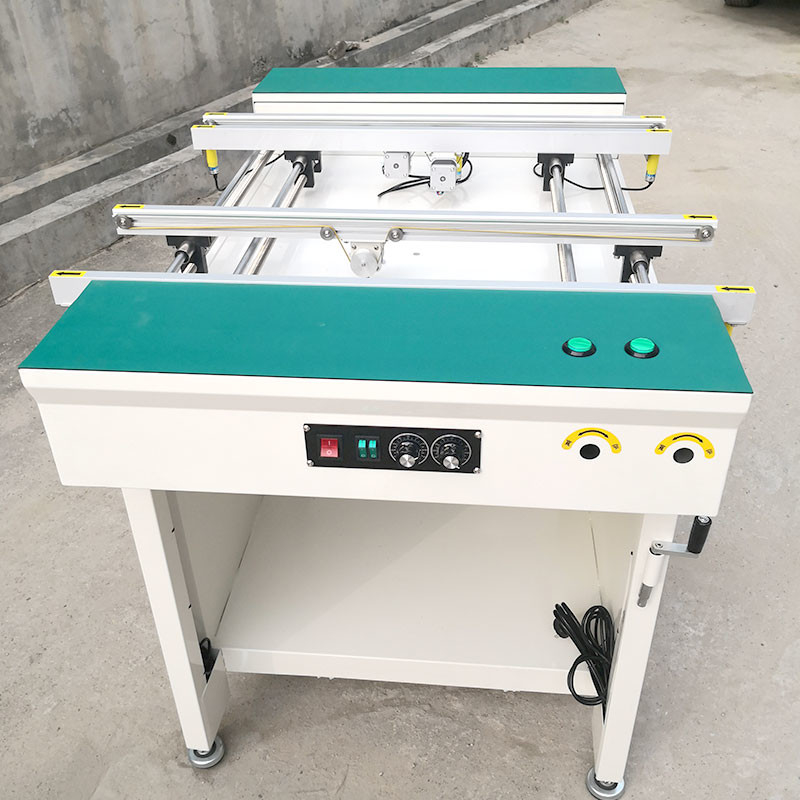

Testy kontrolne przenośnika taśmowego z podwójnym ścieżką 600 MM z łączem PCB 220 V 50 Hz

600MM Testowanie kontroli przenośnika taśmowego z podwójnym torem PCB 220V 50Hz

Przenośnik dwutorowy PCB, przenośnik dwutorowy SMT

SpecyfikacjaSPrzenośnik dwutorowy MT

1. Funkcje
Ten produkt jest wykonany z blachy stalowej i spawany blachą, powierzchnia jest natryskiwana i wypalana elektrostatycznie, a kolor jest biały komputerowo.
Jest szeroko stosowany w transmisji płytek PCB, kontroli, testowaniu, podłączaniu buforów i innych funkcjach na linii produkcyjnej.
Ma jedno z głównych urządzeń do łączenia i buforowania między dwoma urządzeniami
Może łączyć dwa urządzenia pojedynczo, może być również stosowany w segmentach lub grupach, a także może przetwarzać płytki PCB o specyfikacjach określonych w parametrach technicznych.
2. Parametry techniczne
(1) Długość szyny: 600 MM (można dostosować do wymagań klienta)
(2) Zakres szerokości szyny: 50 MM --- 350 MM
(3) Wysokość powierzchni pasa od ziemi: 900 mm ± 50 mm
(4) Strona mocowania szyny prowadzącej: mocowanie przednie i tylne są opcjonalne
(5) Kierunek transmisji PCB: lewy-prawy prawy-lewy, opcjonalnie
(6) Prędkość podawania: 0M/min ---4M/min, regulowana
(7) Długość wydłużania na obu końcach szyny prowadzącej (100mm)
(8) Zasilanie robocze: 220 V, 50 Hz
(9) Pobór mocy: około 15 W
(10) Przybliżona waga sprzętu: 65 kg
(11) Rozmiar wyglądu: 600 MM * 700 MM * 900 MM ± 50 MM
Trzy, główna funkcja!
Stacja dokująca posiada interfejs sygnału SMEMA.
Można go podłączyć do urządzeń górnych i dolnych.Gdy w stacji dokującej nie ma płytki, urządzenie przednie wyśle ​​sygnał wymagający płytki.Gdy deska osiągnie pozycję wykrywania przedniego światła lub koniec, a tylne urządzenie nie chwilowo. Gdy deska jest potrzebna, pas przestaje działać i oba są wyposażone w czujniki fotoelektryczne.W tym czasie sygnał tablicy jest podawany do tylnego urządzenia, a gdy tylne urządzenie wymaga tablicy, pasek stacji dokującej zaczyna ponownie działać, a tablica jest dostarczana do tylnego urządzenia.Jeśli tylne urządzenie chwilowo nie potrzebuje płytki, płytka PCB czeka na stacji dokującej.Jeśli na miejscu parkingowym znajduje się tablica, sprzęt z przodu będzie kontrolowany w celu zawieszenia pracy, a sprzęt z przodu może zostać automatycznie aktywowany, gdy w stacji dokującej będzie pusta przestrzeń.
Po czwarte, zasada transmisji
(1) Przenośnik taśmowy stacji dokującej to antystatyczny, szeroki pas okrągły.Pasy po obu stronach szyny prowadzącej są napędzane przez ten sam silnik o regulowanej prędkości 15 W poprzez koło zębate przekładni.Uruchomienie i zatrzymanie silnika jest sygnalizowane przez tablice podaży i popytu wyposażenia górnego i dolnego.Sterowanie, pierwsze, środkowe i końcowe, są wyposażone w czujniki fotoelektryczne, które wykrywają, czy na szynie prowadzącej znajduje się płytka PCB
(2) Szyna prowadząca jest podzielona na nieruchomą szynę prowadzącą i ruchomą szynę prowadzącą.Szerokość ruchomej szyny prowadzącej jest regulowana za pomocą dwóch zazębiających się prętów ślizgowych.

Pięć, charakterystyka maszyny
(1) Kontrolowane przez tablicę kontrolną lub program PLC, zgodnie z wymaganiami klienta;
(2) Czujniki fotoelektryczne są zainstalowane na obu końcach głowy, środka i ogona;
(3) Z interfejsem sygnału IO;
(4) szynę prowadzącą można regulować 50 MM --- 350 MM;
(5) Prędkość podawania można regulować za pomocą przekładni;
(6) Wysokość pasa od ziemi jest regulowana;
(7) Konstrukcja ramy stalowej jest solidna i trwała i może być mechanicznie połączona z górnymi i dolnymi płytami łączącymi urządzenia;
(8) Pozycję zatrzymania można dowolnie ustawić, przesuwając pozycję czujnika światła.
