Desktopowa maszyna do cięcia PCB Ekonomiczna wycinarka laserowa PCB napędzana silnikiem krokowym

BIURKOWA MASZYNA DO CIĘCIA PCB, Ekonomiczna obcinarka do PCB

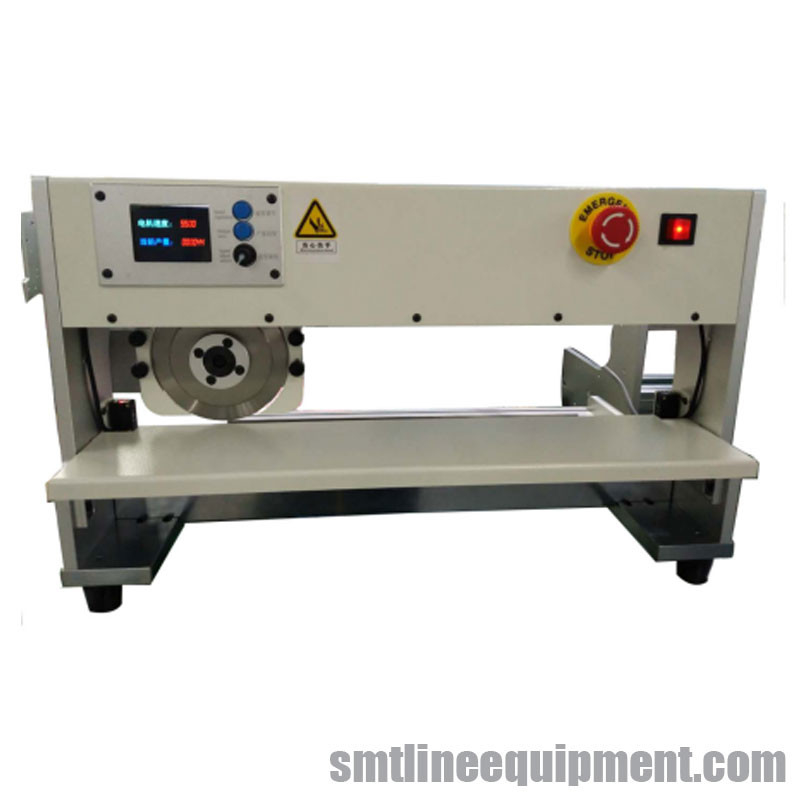

Jest to automatyczna maszyna do cięcia na pulpicie, była szeroko stosowana w fabrykach smt, wcześniej eksportowaliśmy do wielu krajów, o dobrej jakości i stabilnej żywotności. Nie musisz się martwić, że zepsuje się podczas cięcia płytki drukowanej.

CNSMT specjalizuje się w projektowaniu, produkcji i sprzedaży następujących serii produktów:

WYCINANIE PCB, FPCNÓŻ, prasa na gorąco FPC, prasa impulsowa na gorąco, spawarka impulsowa, podłoże aluminioweNÓŻmaszyna, laserNÓŻ,

Stempel tnący FPC, rozdzielacz taśm świetlnych, maszyna do CIĘCIA PCB LED, maszyna do cięcia podłoża aluminiowego, przecinak do rowków w kształcie litery V, spawarka impulsowa kabla, maszyna do stałej temperatury, wyzwalacz chowany do PCB, PCB, forma FPC, prasowanie na gorąco Zgrzewarka, maszyna do cięcia PCB SMT ,

Opis produktu


1. Nóż nożowy to elektryczna płytka PCB i aluminiowe podłożenóżz górnym nożem okrągłym i dolnym prostym ostrzem.Podczas dzielenia płyty płytka PCB jest mocowana na dolnym nożu przez rowek V, a górny nóż jest sterowany za pomocą przełącznika nożnego, aby zrealizować separację płyty.
2.automatyczna maszyna do cięcia PCB isą napędzane silnikiem krokowym, który może oddzielać różne duże lub małe płytki PCB i podłoża aluminiowe z rowkami wstępnymi.

3. Maksymalna długość segmentacji wynosi 400 MM, 600 MM, 900 MM, 1200 MM i można ją również dostosować poza ten zakres rozmiarów.

4. Skok ruchu górnego noża okrężnego (tj. długość płyty) może być wstępnie ustawiony.

5. Prędkość cięcia można dowolnie przełączać między 300 MM/S a 500 MM/S.

6. Szczelinę między górnym i dolnym nożem można łatwo regulować pokrętłem.
7. Operacja jest bezpieczna.Na okrągłym nożu znajduje się ochronne ostrze, które nie zrani ręki.Może być również wyposażony w czujnik podczerwieni (bezpieczna kurtyna świetlna).Gdy ludzka ręka lub obcy przedmiot dostanie się do obszaru roboczego, nóż automatycznie zatrzyma się, aby chronić maszynę i zapobiec obrażeniom podczas pracy.

8. Górny nóż okrągły i dolny nóż prosty są wykonane z materiału SKD-11 importowanego z Japonii, który jest twardy i odporny na zużycie, ma długą żywotność i ma małe naprężenia rozłupujące płyty, aby zapobiec pękaniu połączeń lutowanych.
9. Grubość cięcia PCB: 0,5 MM-3,2 MM.
10. Pozostała grubość PCB w gnieździe V: standardowa grubość płyty PC 1/3, MIN-0.2 MM, MAX-0.8 MM.11. Minimalna głębokość C rowka V wynosi 0,25 MM, a wymiar zewnętrzny dodany po rozdzieleniu: 0,1 MM-0,2 MM.

Instrukcja obsługi

I. Uwagi:

* Przed użyciem automatyczna maszyna do cięcia PCB, prosimy o uważne przeczytanie tej instrukcji, która pomoże w płynnej obsłudze.

* Pod żadnym pozorem nie zdejmuj osłony wokół ostrza, aby nie spowodować żadnego zagrożenia

* Maszyna jest przeznaczona tylko do płytek drukowanych z nacięciem w kształcie litery V, nie należy jej używać do innych celów.

* Podczas obsługi maszyny nie należy nosić zbyt luźnych ubrań.Długie włosy należy związać, aby się nie zaplątały.

II.Nazwa części maszyny (patrz rysunki 1 i 2):

1. Pokrętło strojenia trybu płyty

2. Wskaźnik zasilania i pochodzenie

3. Przycisk podróży na talerzu

4. Przełącznik wysokiej/niskiej prędkości

5. Wyłącznik awaryjny

6. Górne ostrze

7. Osłona górnego ostrza

8. Pokrętło regulacji wysokości górnego ostrza

9. Górne gniazdo ostrza

10. Ostrze dolne

11. Taca zewnętrzna

12. Osłona dolnego ostrza

13. Panel boczny

14. Śruba pokrętła ręcznego

15. Ogranicznik wysokości górnego ostrza

III.Wskaźniki techniczne:

Maksymalna długość płyty: nieograniczona

Grubość płyty: 0,2-5,0 mm

Prędkość podawania płyty: 300-500 mm/sekundę

Materiał ostrza: stal szybkotnąca SK61D

Temperatura pracy: 10-35 ℃ Temperatura przechowywania: -20-50 ℃

Zasilanie: 230V110V,50HZ/60HZ,40W

rozmiar: 650mm * 340mm * 430mm

waga: 49 KG

IV.Przygotowanie przed instalacją i użytkowaniem maszyny

1. Sprawdź przedmioty w opakowaniu, w tym następujące części: host, instrukcja, przewód zasilający, przełącznik pedału i klucz imbusowy do strojenia.

2. Zdejmij worek pakunkowy maszyny, umieść go na solidnym stole roboczym i wytrzyj smar przeciwrdzewny na ostrzu.

3. Maszyna musi być niezawodnie uziemiona, aby zapobiec uszkodzeniu elementów na płytce drukowanej przez elektryczność statyczną.Jeśli uziemienie w gniazdku jest niezawodne i skuteczne, maszyna zostanie niezawodnie uziemiona po włączeniu zasilania.

4. Przymocuj tacę zewnętrzną (11) do maszyny za pomocą dwóch śrub mocujących, wyreguluj wysokość elementów na płytce drukowanej, aby dostosować ją do odpowiedniej wysokości i ręcznie zablokuj śrubę pokrętła tacy.

5. Podłącz przełącznik nożny do odpowiedniego gniazda z tyłu urządzenia, aby upewnić się, że zasilanie jest prawidłowe przed włączeniem.

V. Regulacja maszyny:

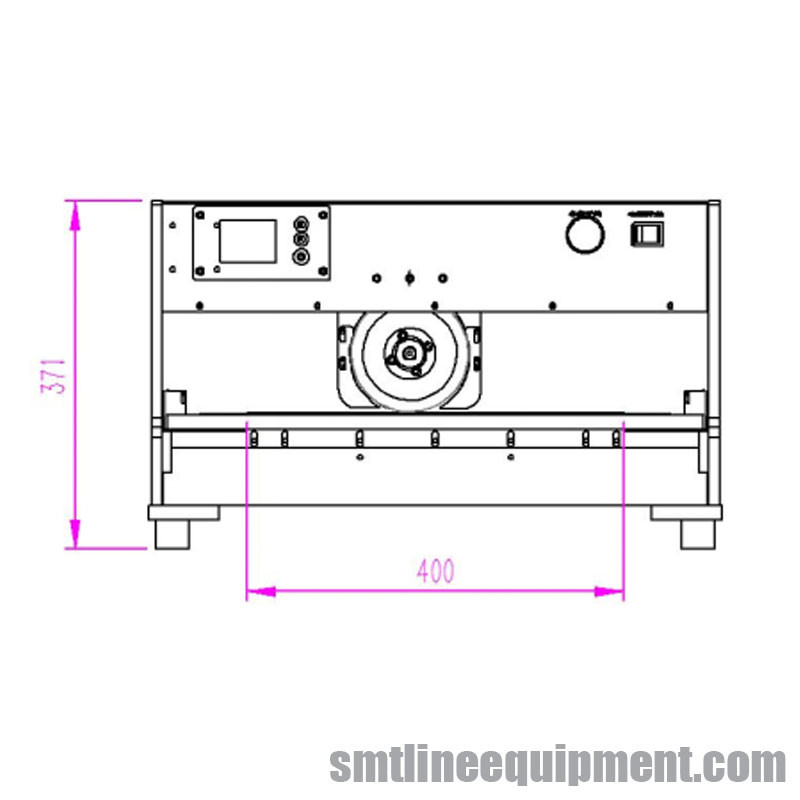

1. Upewnij się, że elementy na płytce drukowanej nie będą kolidować z korpusem i ostrzem.Patrz Rysunek 1, aby zobaczyć wymiary maszyny.Wysokość elementów na płytce drukowanej nie przekroczy zakresu.Jeśli elementy na płytce drukowanej dotykają ostrza, skontaktuj się z nami, aby wstępnie przetworzyć ostrze, aby uniknąć przecięcia elementów.

2. W zależności od grubości płytki drukowanej, wyreguluj wysokość górnego ostrza, regulując pokrętło.

VII.Codzienna konserwacja maszyny:

Podczas użytkowania maszyny prace konserwacyjne są dość proste.Utrzymuj maszynę w czystości i regularnie maluj smarem antykorozyjnym górne i dolne ostrza.Wyznacz osobę odpowiedzialną za obsługę i konserwację, aby zapewnić precyzję maszyny.Nie używać ani nie przechowywać w wysokiej lub niskiej temperaturze (patrz rozdział 3).

VIII.Wymiana ostrza:

Po długim użytkowaniu maszyny, jeśli ostrze jest uszkodzone, poluzuj śrubę pokrętła regulacyjnego (16), aby usunąć uszkodzone stare górne ostrze;jeśli dolne ostrze jest uszkodzone, wyjmij wewnętrzną tackę (13), poluzuj cztery śruby na dolnym ostrzu, aby usunąć uszkodzone stare dolne ostrze.

A. Instrukcja panelu sterowania:

1. Przełącznik wysokiej/niskiej prędkości to przełącznik kontroli prędkości, w tym prędkości wolne i szybkie.Przed użyciem ustaw niską prędkość, a gdy operatorzy nabiorą wprawy, ustaw ją na dużą prędkość, aby zapewnić jakość płyt.

2. Przełącznik trybu to przełącznik systemowy, obejmujący ruch stopy lub punkt.W trybie poprzedniego trybu lampka sygnalizacyjna będzie migotać i alarmować, gdy nie osiągnie ustawionego ruchu.Anuluj alarm i kontynuuj pracę.

3. Zatrzymanie awaryjne jest przyciskiem zatrzymania awaryjnego i może być używane jako panel.

4. Po zakończeniu użytkowania sprzętu ustaw górne ostrze z powrotem w pierwotnym punkcie przed odcięciem zasilania, aby zapewnić bezpieczeństwo.

B. Instrukcja obsługi:

1. Podłącz do zasilania i uruchom przełącznik.Kontrolki 0 i 400/600 migają, naciśnij przycisk odpowiadający migającemu światłu, światło będzie świecić w sposób ciągły.Naciśnij przełącznik nożny, a górne ostrze powróci do początku i będzie mogło poruszać się w zakresie od 0 do 400/600.Dotknij klawisza 0 lub klawisza 400/600, aby lampka sygnalizacyjna zaczęła migać i dotknij 100/150.200/300.300/450.Każdy klawisz może pozwolić, aby odpowiednie dwa światła były stale włączone, wtedy górne ostrze porusza się między tymi dwoma światłami, a górne ostrze może podróżować między dowolnymi punktami 0-400/600.

2. Wyreguluj odstęp między górnym i dolnym ostrzem, zwykle w zakresie od 0,1 do 0,2.Szczelina między górnym ostrzem pozycjonującym a dolnym ostrzem pozycjonującym jest ogólnie równa grubości płytki drukowanej.

3. Frezy górne i dolne muszą znajdować się w tej samej płaszczyźnie, a błąd nie może przekraczać 0,1 mm.

4. Metoda regulacji odległości mimośrodowej

5. Platformę roboczą można regulować w górę lub w dół.

6. Ustawić drogę i prędkość cięcia, a metodę ustawiania należy stosować zgodnie z metodą regulacji opisaną powyżej.

7. Wciśnij przełącznik pedału i spróbuj od czasu do czasu.W przypadku braku nieprawidłowości można rozpocząć formalną pracę.

C. Podstawowa konserwacja:

1. Po zakończeniu prac należy wyłączyć zasilanie i usunąć resztki.

2. Zwróć uwagę na zabezpieczenie górnych i dolnych noży.

3. Gdy maszyna nie pracuje przez dłuższy czas, zdejmij górne i dolne noże i posmaruj je olejem w celu ochrony.Proszę go wytrzeć przed użyciem.

4. Zwróć uwagę na sprawdzenie dokręcenia wszystkich śrub
