Maszyna do kontroli pasty lutowniczej SPI Inline 3D Redukuje błędy podczas sprawdzania

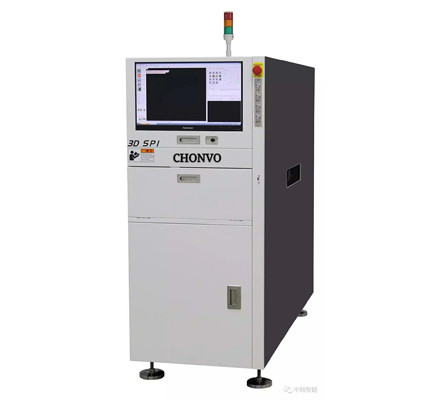

Maszyna do kontroli pasty lutowniczej 3D SPI w linii

Maszyna do kontroli pasty lutowniczej 3D, która jest również skracana jako SPI, służy do testowania płytek obwodów drukowanych, które są drukowane prawidłowo lub nie.

Jest to szeroko stosowana technika w przypadku płytek drukowanych, która jest nadal używana przez wielu konsumentów.W ciągu ostatnich kilku lat wiele firm, korzystając z tej maszyny, odniosło długotrwały sukces.Ponieważ przy użyciu tej maszyny producenci wyprodukowali wysokiej jakości płytki drukowane.

Sprawdzenie wszystkich istotnych punktów w procesie produkcyjnym jest niezbędne, dlatego kontrola pasty lutowniczej ma ogromne znaczenie przy produkcji złożonych zespołów.

W tym artykule udostępnimy dalsze informacje na temat kontroli pasty lutowniczej 3D, w tym jej funkcji, sposobu działania i nie tylko.Więc jeśli chcesz dowiedzieć się więcej o tym, bądź z nami w kontakcie!

• Jak działa kontrola pasty lutowniczej?

Jak wszyscy wiemy, kontrola lutów ma obecnie ogromne znaczenie dla płytek drukowanych.Ale jak to działa?W tej sekcji podzielimy się prawdziwymi informacjami o tym, jak to działa?

Więc bez marnowania czasu zacznijmy!

Kontrola pasty lutowniczej 3D to metoda wizualnego monitorowania płytek drukowanych pod kątem defektów pasty lutowniczej.Ponieważ ta metoda służy do wykrywania defektów w płytkach drukowanych, będzie automatycznie wiedziała, czy coś jest nie tak.

Istnieją określone pomiary, które będą towarzyszyć każdej prawidłowo wykonanej płytce drukowanej.Może również mierzyć powierzchnię, objętość, wysokość, kształt, przesunięcie, mostek i przelew.

Ta metoda jest bardzo dokładna w wykrywaniu wad.Wykrywanie defektów jest ważne, ponieważ może prowadzić do poważnych problemów, takich jak wpływ na działanie płyty.

Maszyna do kontroli pasty lutowniczej dodaje urządzenie laserowe do pomiaru grubości pasty lutowniczej.Następnie SPI musi pobrać dobrą próbkę PCB i zrobić jej zdjęcie.Ocena opiera się na obrazie i danych PCB.Oczywiście będą się zdarzać błędne osądy, a ich wskaźnik będzie wysoki.

Maszyna do kontroli pasty lutowniczej może przeprowadzać kontrolę obrazu na powierzchni tylko wtedy, gdy istnieje obszar zakryty przez obiekt.Maszyna do kontroli pasty lutowniczej może również mierzyć wysokość SPI, płaskość SPI itp. Służy również do wykrywania, czy nadruk pasty lutowniczej jest przesunięty, zmostkowany, uszkodzony itp.

• Dlaczego kontrola pasty lutowniczej jest ważna?

Zanim zagłębimy się w funkcje maszyny do kontroli pasty lutowniczej 3D, podzielimy się, dlaczego jest to ważne?Dlaczego musimy przeprowadzić tę inspekcję i jakie korzyści uzyskujemy po przeprowadzeniu inspekcji.więc bez marnowania czasu zagłębmy się w to i zobaczmy, dlaczego ta inspekcja jest ważna.Maszyna do kontroli pasty lutowniczej służy do wykrywania błędów w PCB.Zauważono, że większość błędów występujących w PCB wynika z nieprawidłowego drukowania pasty lutowniczej.Duże znaczenie mają maszyny do kontroli pasty lutowniczej.Oto niektóre korzyści, które uzyskujemy po przeprowadzeniu inspekcji:

• Poprawia jakość i wydajność PCB:

Kontrola pasty lutowniczej wykorzystuje wysokiej jakości sprzęt o wysokiej precyzji, który pomaga poprawić wydajność i jakość PCB.Do wykonywania zdjęć 3D wykorzystywane są wysokiej jakości kamery, które są bardzo pomocne w pomiarze wyrównania i objętości pasty lutowniczej.Pomaga to poprawić wydajność i jakość druku na PCB.

• Zaawansowany sprzęt dla lepszej kontroli i monitorowania:

Jak wspomnieliśmy wcześniej, maszyny do kontroli pasty lutowniczej składają się z wysokiej jakości kamer obrazu.Kamery te wytwarzają wysokiej jakości obrazy 3D.W przeciwieństwie do tradycyjnych kamer, kamery te są w stanie uchwycić wysokość SPI.W ten sposób dokładnie mierzy się objętość pasty lutowniczej.Tak więc za pomocą SPI producenci mogą łatwo monitorować proces wklejania lutu.

• Pomaga zredukować błędy lutowania:

Olbrzymią cechą maszyn do wklejania lutowia jest to, że mogą one pomóc zredukować błędy występujące w obwodach drukowanych.Ważne informacje na temat procesu drukowania można uzyskać dzięki kontroli pasty lutowniczej.Daje to jasny obraz defektów występujących podczas procesu.W ten sposób możesz podjąć niezbędne działania w celu zmniejszenia błędów.

• Cechy wbudowanej maszyny do kontroli pasty lutowniczej CNSMT 3D:

​

• Wysoka prędkość i może osiągnąć maksymalną wydajność:

Maszyna do kontroli pasty lutowniczej CNSMT 3d w linii działa z bardzo dużą prędkością i zapewnia większą wydajność.Całkowicie cyfrowe kamery 3D działają z przemysłowym obiektywem telocentrycznym, wysoką rozdzielczością, ultra-szeroką głębią ostrości, ultra-niskimi zniekształceniami, unikalnym projektem równoległym itp. Dzięki tej dużej prędkości maszyna do kontroli pasty lutowniczej wykrywa błąd bardziej efektywnie bez jakiś problem.Grubość PCB powinna mieścić się w zakresie 0,6-5,0mm.

• Rozwiązanie kompensacji gięcia blach:

Umożliwia kompensację gięcia płyt w celu uzyskania wyraźnych obrazów płytek drukowanych i danych online w czasie rzeczywistym.Gięcie do blachy odbywa się z dużą dokładnością i wydajnością.Najpierw analizuje się płyty gnące, a następnie kończy się test zginania.Po przeanalizowaniu umożliwia wydajną pracę maszyny poprzez gięcie płyt.

• Głowica do projekcji rastrowej 3d:

Rasteryzacja to proces robienia obrazu opisanego w różnych kształtach i przekształcania go w obrazy rastrowe, które mogą być serią pikseli, kropek, linii itp. W przypadku rasteryzacji obiekty na ekranie są tworzone z siatki trójkątów lub wielokątów, które tworzą 3d obraz obiektów.Realizuj bezcieniowe wykrywanie 3D bez martwienia się o niedokładne pomiary spowodowane przez cienie.

• Łatwy w obsłudze:

Maszyna do kontroli pasty lutowniczej CNSMT 3d jest maszyną przyjazną dla człowieka.Jest bardzo łatwy w obsłudze.System klawiatury w nim dostępny jest zarówno w języku chińskim, jak i angielskim.Obsługuje import Gerber, CAD.Obsługuje również programowanie offline i ręczne.Sposób jego aplikacji jest tak prosty, że konsument może z dużą łatwością wykonywać tę funkcję.

• Idealne oprogramowanie:

Aby zapewnić dokładne programowanie i szybkie wykrywanie błędów, oprogramowanie powinno charakteryzować się dużą precyzją i dokładnością.Powinien być wysoce intuicyjny, aby z łatwością przeprowadzić całe programowanie.Maszyna do kontroli pasty lutowniczej CNSMT 3d składa się z wysoce intuicyjnego oprogramowania.Dzięki temu oprogramowaniu tworzy obrazy 3D dla użytkowników z dużą wydajnością.Może skuteczniej wykrywać błędy za pomocą takiego oprogramowania, ale pokazuje słabe wykrywanie komponentów, takich jak mniej cyny, końcówka, zwarcie itp.

• Wysoka precyzja:

Z systemem serwomotorów AC, w połączeniu z precyzyjnymi śrubami kulkowymi i parami prowadnic liniowych, zapewnia szybkie i dokładne wykrywanie, szybki i stabilny ruch oraz dokładność pozycjonowania mniejszą niż 10 μm.

Maszyna do kontroli pasty lutowniczej może przeprowadzać kontrolę obrazu na powierzchni tylko wtedy, gdy istnieje obszar zakryty przez obiekt.Maszyna do kontroli pasty lutowniczej może również mierzyć wysokość SPI, płaskość SPI itp. Służy również do wykrywania, czy nadruk pasty lutowniczej jest przesunięty, zmostkowany, uszkodzony itp.

• Uwagi, o których należy pamiętać podczas przeprowadzania procesu kontroli pasty lutowniczej:

Wykonywanie maszyny do kontroli pasty lutowniczej 3D może stać się łatwiejsze do wykonania, jeśli weźmiemy pod uwagę następujące kwestie:

• Prędkość wycieraczki:

Szybkość przesuwu rakli określa, ile czasu jest dostępne dla pasty lutowniczej na wałkowanie po otworach szablonu i powierzchni PCB.Zwykle stosuje się ustawienie 25 mm na sekundę, ale zależy to od rozmiaru otworów w szablonie i użytej pasty lutowniczej.

• Nacisk ssawy:

Istotne staje się zastosowanie odpowiedniego nacisku na całej długości listwy wycieraczki, aby zapewnić czyste wytarcie szablonu.Nie należy wywierać zbyt dużego nacisku, ponieważ może to spowodować nabieranie pasty z większych otworów, co powoduje nadmierne zużycie szablonu.

Może to również prowadzić do zaciekania pasty pomiędzy szablonem a PCB.Zbyt mały nacisk może spowodować rozmazywanie pasty na szablonie.Co powoduje słabe osadzanie i niepełne przeniesienie na płytkę drukowaną.

• Kąt ssawy:

Kąt ssawy jest zwykle ustawiany na 60 stopni przez uchwyty, do których są przymocowane.Powoduje to zgarnięcie pasty lutowniczej z szablonu, jeśli kąt jest zwiększony, a więc mniej pasty lutowniczej się osadza.Po zakończeniu drukowania rakla może pozostawić resztki pasty lutowniczej, jeśli kąt zostanie zmniejszony.

• Szybkość separacji szablonu:

W przypadku szablonów stosowana jest prędkość ustawiania około 3 mm, która jest regulowana rozmiarem otworów w szablonach.Jest to prędkość, z jaką płytka PCB oddziela się od szablonów.

Jeśli prędkość jest zbyt duża, spowoduje to, że pasta lutownicza nie zostanie całkowicie uwolniona z otworu.

• Czyszczenie szablonów:

Szablon należy regularnie czyścić.Czyszczenie może odbywać się zarówno metodami automatycznymi, jak i ręcznymi.Automatyczne czyszczenie ustawiło system, w którym umożliwia czyszczenie szablonu po ustalonej liczbie wydruków.System spełnia dwie funkcje: najpierw czyści spód szablonu, aby uniknąć rozmazywania.Drugim jest oczyszczenie otworów za pomocą podciśnienia, aby zatrzymać blokady.

• Stan wzornika i ściągaczki:

Zarówno ściągaczki, jak i szablony muszą być starannie konserwowane, aby chronić je przed uszkodzeniami mechanicznymi.Oba należy dokładnie sprawdzić przed i po użyciu.W przypadku zauważenia jakichkolwiek uszkodzeń ściągaczek i szablonów należy je wymienić, aby zapewnić niezawodny i powtarzalny proces.

• Obsługa PCB:

Innym ważnym czynnikiem, który należy wziąć pod uwagę podczas wykonywania tego procesu, jest to, że płytkę PCB należy trzymać płasko na szablonie.Jeśli płytka drukowana nie jest w pełni podparta, może to prowadzić do wad druku, takich jak słabe osadzanie pasty.

• Obrys druku:

Obrys drukowania to odległość, jaką wycieraczka pokonuje po szablonach.Odległość jaką pokonuje to około 20mm.odległość, którą pokonuje, musi zapewniać wystarczającą ilość miejsca, aby pasta mogła się toczyć podczas suwu powrotnego, ponieważ toczenie kulki pasty lutowniczej wytwarza siłę skierowaną w dół, która wpycha pastę do otworów.

• Kontrola:

W celu weryfikacji procesu można wykorzystać automatyczną inspekcję do sprawdzenia osadów pasty lutowniczej.Dostępne są dwa rodzaje kontroli pasty lutowniczej, które są inspekcją 2d i 3d.Kontrola 2d sprawdza obszar osadu pasty, a kontrola 3D sprawdza objętość osadu pasty.

Wniosek:

Maszyna do kontroli pasty lutowniczej 3D stała się potrzebą prawie każdej branży w zakresie płytek drukowanych.Służy do wykrywania błędów i sprawdzania, czy płytki drukowane są poprawnie drukowane, czy nie.Ponieważ zaobserwowano, że przyczyną błędów w obwodach drukowanych jest niewłaściwe drukowanie.

Maszyna do kontroli pasty lutowniczej 3D ma wiele funkcji, które omówiliśmy już w artykule.Te cechy obejmują dużą prędkość, która pozwala na szybsze wytwarzanie większej ilości wydruków.Działa z dużą precyzją i dokładnością.

Posiada wysokiej jakości oprogramowanie, które pozwala na sprawniejsze przeprowadzenie procesu.Jest bardzo łatwy w obsłudze, ponieważ system klawiatury jest dostępny zarówno w wersji chińskiej, jak i angielskiej.

Ta maszyna inspekcyjna ma ogromne znaczenie, ponieważ poprawia wydajność obwodów drukowanych, zapewnia wysokiej jakości sprzęt i pomaga zredukować błędy.Przed rozpoczęciem procesu zawsze pamiętaj o pewnych rozważaniach, abyś mógł działać wydajniej.Obejmują one prędkość belki ssącej, ciśnienie belki ssącej, kontrolę i tak dalej.
