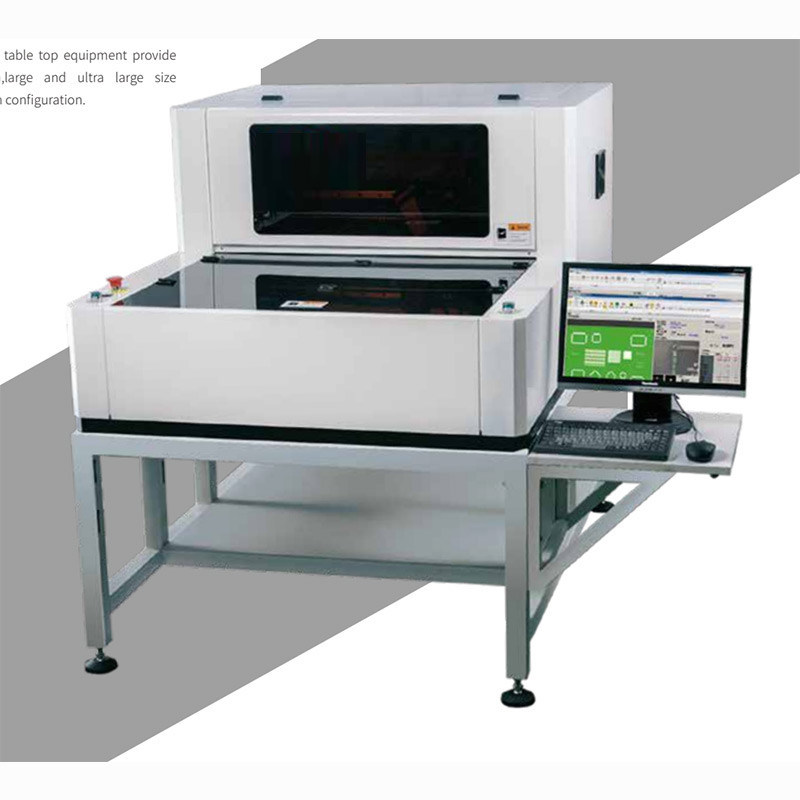

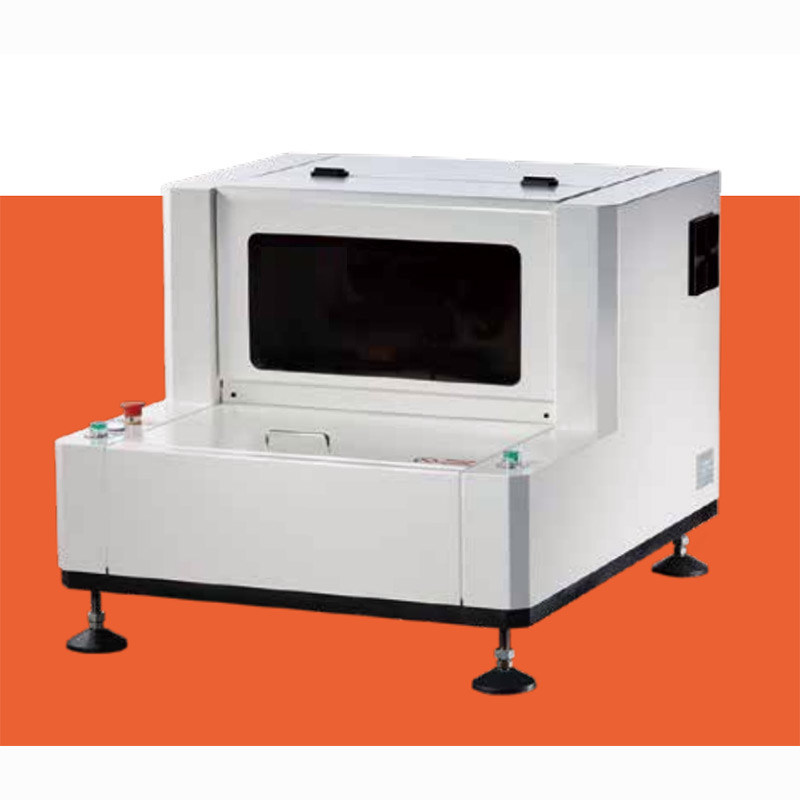

Offline Automatic SPI, Desktopowa maszyna do kontroli pasty lutowniczej
Jest to ekonomiczny i wysokiej jakości system kontroli pasty lutowniczej offline, aby sprostać niektórym średnim lub małym fabrykom SMT, opracowaliśmy tego typu opłacalną maszynę SPI na rynku
Ten SPI offline jest znacznie tańszy niż inline, potrzebujesz tylko mniejszych kosztów, otrzymasz automatyczną maszynę do kontroli pasty lutowniczej dla linii montażowej SMT.
Specyfikacja Desktop SPI:
| Parametry | ||||
| Model | CN-OS100 | CN-OS200 | CN-OS300 | |
| Zasada pomiaru | 3DwhitelihtPSLMPMP (programowalna przestrzenna modulacja światła, proflometria pomiaru fazowego) | |||
| Pomiary | (objętość, areał, wysokość, przesunięcie XY, kształt) | |||
| Wykrywanie typów niesprawnych | (brak nadruku, niedostateczna cyna, nadmierna cyna, pomosty, offset, ma-kształty, zanieczyszczenia powierzchni) | |||
| 相机像素Piksele aparatu | 1,3 mln | 5M | 5M | |
| 镜头解析度Rozdzielczość obiektywu | 20um/18um | 16um (opcja 13umas) | 16um (opcja 13umas) | |
| 可测 最 小 元件 | 402 | 0201 (01005 jako opcja) | 0201 (01005 jako opcja) | |
| 视野尺寸Rozmiar pola widzenia | 26*20mm | 30*30mm 30*30mm |
||
| 高度Dokładność wysokości | 0,37um | |||
| XY (Dokładność) | (kierunek XY): 15um kierunek XY): 10um | |||
| 重复精度Powtórz umiejętność | (objętość:<lum (4 Sigma) ； areał:<1% (4 Sigma) | |||
| 检测重复性GageR&R | <10% | |||
| 检测速度Prędkość kontroli | 1,5 s/pole widzenia | 0.5s/FOV | ||
| 检测头数量Ilość głowicy inspekcyjnej | Pojedyncza głowa Pojedyncza głowica (podwójna głowica jako wskazówka optyczna) |
|||
| 基准点检测时间Czas wykrywania punktu znacznika | 0,5 s/szt. | |||
| 最大检测高度Maximun Me au ring Height PCB最大测量高度 |
±350um ± 550um |
|||
| Maksymalna wysokość pomiaru osnowy PCB | ±2mm | ±5mm | ||
| 最小焊盘间距Minimalny odstęp między podkładkami | 150um (wysokość podkładki150umas odniesienia) | |||
| 最小测量大小Najmniejszy rozmiar pomiaru | 长方形(prostokąt): 150um； (okrągły): 200um | |||
| 最大PCB载板尺寸Maksymalny rozmiar płytki drukowanej ładowania | X350xY250mm X460xY350mm X700xY600mm | |||
| 定动轨设置Stałe lub elastyczne ustawienie orbity | lewa orbita | przednia orbita | przednia orbita | |
| 工程统计数据Statystyka inżynierska | Histogram； Wykres X słupek-R； Wykres X słupek-S； CP&CPK； Dane dotyczące zdolności naprawczych %Gage； SPI Raporty dzienne/tygodniowe/miesięczne | |||
| Gerber (CAD, Gerber i CAD Data lm port) | 支持Gerber格式 (274x, 274d) obsługuje format Gerber； 人工Naucz模式 ręczny model nauczania； CAD X/Y, Nr części, rodzaj opakowania等导入 (CAD X/Y, nr części, dane wejściowe typu opakowania) |
|||
| 操作系统支持Obsługa systemu operacyjnego | Windows 7 Professional (32位32bit) | |||
| 设备规格Wymiar i waga matrycy sprzętu | 630x480x540mm (75 kg) | 810x930x530mm (125 kg) | 1500x1100x600mm；345KG | |
| 选配件Opcje | ||||
| Kod kreskowy 1D/2D扫描枪； UPS不间断电源； 工作台 (除CN-OS300外) | ||||
| Skaner kodów kreskowych 1D/2D, ciągłe zasilanie UPS, stacja robocza (z wyjątkiem modelu CN-OS300) | ||||
Pióra"
Technologia pomiaru profilu modulacji PMP
Wykorzystując zaawansowaną technologię pomiaru modulacji profilu fazowego (PMP), 8-bitową rozdzielczość skali szarości, osiągając rozdzielczość wykrywania 0,37 mikrona.Wykonuj bardzo precyzyjne pomiary 3D i 2D drukowania pasty lutowniczej.
Kontrola całej płyty
W pełni automatyczna kontrola całej płyty i możliwość ręcznego pomiaru.Automatycznie wykrywaj objętość, powierzchnię, wysokość, pozycję XY wszystkich past lutowniczych, które należy wykryć i automatycznie sprawdzaj pod kątem wad procesu, takich jak braki w druku, mniej cyny, więcej cyny, mostki, offset, zły kształt itp. Bezpośredni import obsługuje Gerber Format (274x, 274d) format, ręczny tryb uczenia.
1. Zapewnij dokładność wykrywania i niezawodność wykrywania.
2. Dokładność wysokości: ± 1um (narzędzie do kalibracji)
3. Powtarzalność: wysokość mniejsza niż 1um (4 σ) (narzędzie kalibracyjne)
4. Objętość jest mniejsza niż 1% (5 σ) (narzędzie do kalibracji)
5. Technologia synchronicznego odbicia rozproszonego (DL) całkowicie rozwiązuje strukturalne zakłócenia cieni i jasnych punktów pasty lutowniczej.
6. Zastosuj precyzyjny przemysłowy aparat cyfrowy o rozdzielczości 1,3 miliona pikseli i precyzyjny specjalny obiektyw przemysłowy.
7. Zintegrowana odlewana aluminiowa rama i marmurowa podstawa zapewniają stabilność konstrukcji mechanicznej.
8. Precyzyjny serwomotor i śruba kulowa oraz szyna prowadząca zapewniają doskonałą mechaniczną dokładność pozycjonowania sprzętu.
9. Import plików Gerber i ręczne nauczanie spełniają wszystkie wymagania użytkownika.
10. Pięciominutowe programowanie i obsługa jednym przyciskiem upraszczają obsługę użytkownika.
11. Intuicyjna funkcja dynamicznego monitorowania do monitorowania wykrywania w czasie rzeczywistym i stanu sprzętu.
12. Szybkość wykrywania jest mniejsza niż 2,5 sekundy/FOV.
