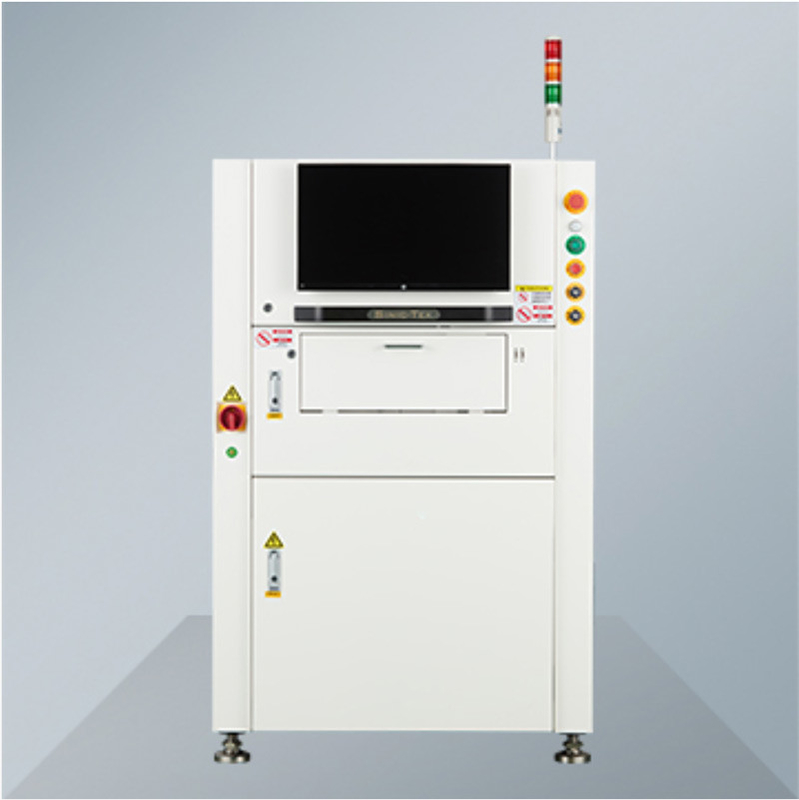

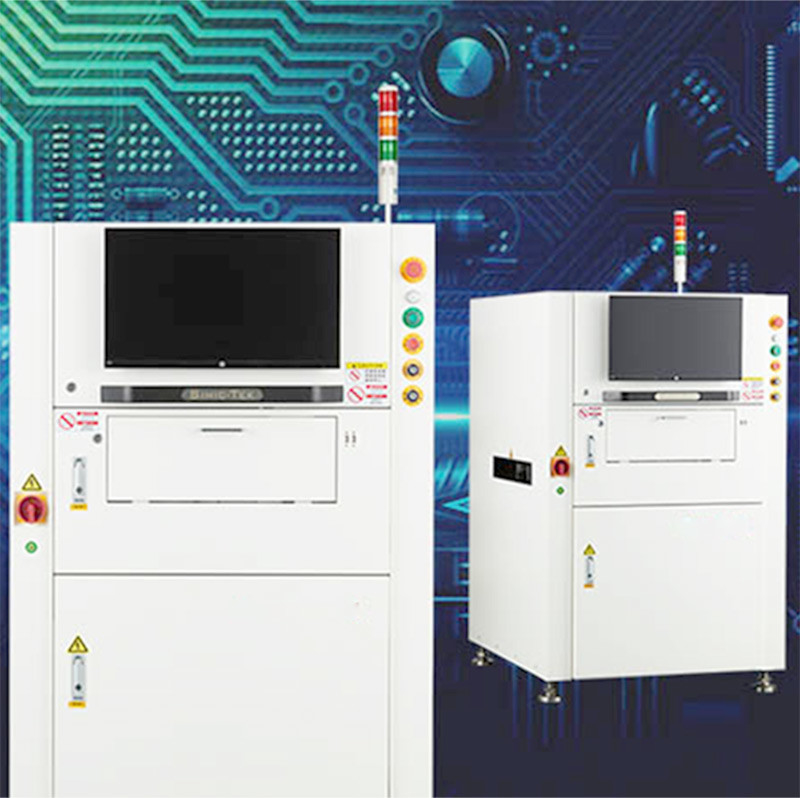

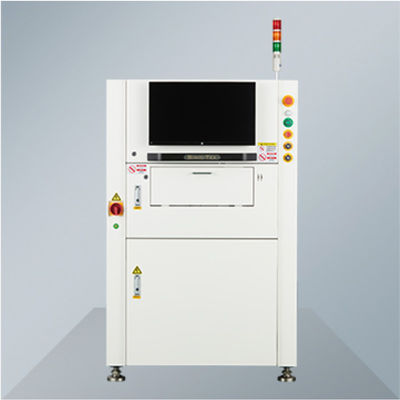

Inline 3D SPI, standardowy automatyczny system kontroli pasty lutowniczej
Jako jeden z najsilniejszych producentów SMT 3D SPI w Chinach, zapewniamy wszystkie różne modele maszyn do kontroli pasty lutowniczej online, mamy różne rozmiary i modele 3D SPI, możemy również dostosować do Twoich wymagań.
Dzięki dobrej cenie i doskonałej obsłudze będziemy Twoim najlepszym i niezawodnym partnerem, gdy nas wybierzesz
| 技术参数/Parametry | |
| 技术平台/Platforma technologiczna | Standardowy typ B/C |
| 适用系列/Seria | Seriale S |
| 型号Model | SH8080 |
| 测量原理/Zasada pomiaru | 3DwhitelightPSLMPMP (programowalna przestrzenna modulacja światła, proflometria pomiaru fazowego) |
| Pomiary Wykrywanie typów niesprawnych |
(objętość, areał, wysokość, przesunięcie XY, kształt, brakujący prążek, niewystarczająca ilość cyny, nadmiar cyny, pomostowanie, przesunięcie, nieprawidłowe kształty, zanieczyszczenie powierzchni) |
| 镜头解析度/Rozdzielczość obiektywu | 4.5um/5um/6um/8um/l0um/12um/15um/16um/18um/20um (OPCJA) |
| 精度/Dokładność | XY (rozdzielczość): 10um |
| 重复精度Powtórz zdolność | wysokość: ≤1um (4 Sigma) ； objętość/powierzchnia: <1% (4 Sigma) ； |
| 检测重复性/GageR&R | <<10% |
| 检测速度/Prędkość kontroli | 0,35 s/FOV-0,5 s/FOV (opcja) |
| 检测头数量/Quan lity Szefa Inspekcji | Standardowy 1 ,opcja2,3 |
| 基准点检测时间/Czas wykrywania punktu zaznaczenia | 0,3 s/szt. |
| 最大检测高度/Maximun Me au ring Head PCB最大测量高度 |
±550um (opcja ±1200umas) |
| Maksymalna wysokość pomiaru osnowy PCB | ±5mm |
| 最小焊盘间距/Minimalny odstęp między podkładkami | 100um (wysokość podkładki to podkładka 150um jako punkt odniesienia) 80um/100um/150um/200um (opcja) |
| 最小元件/Minimalny element | 01005/03015/008004(OPCJA) |
| Maksymalny rozmiar rozładunku PCB (X*Y) | 450x500mm(B) 470x500mm(C) |
| 630x686mm (duży rozmiar 630x550mm) | |
| 定动轨设置/Konfiguracja przenośnika | przednia orbita (tylna orbita jako opcja) |
| PCB传送方向/kierunek transferu PCB | (od lewej do prawej lub od prawej do lewej) |
| 轨道宽度调整/Regulacja szerokości przenośnika | (ręczny i automatyczny) |
| 工程统计数据SPC/statystyki inżynieryjne | Histogram； Wykres X słupek-R； Wykres X słupek-S； CP&CPK； Dane dotyczące zdolności naprawczych %Gage； SPI Raporty dzienne/tygodniowe/miesięczne |
| Gerber (CAD, Gerber i CAD Data lm port) | obsługuje format Gerber (274x, 274d), ręczny model Teach) ； CAD X/Y, numer części, dane wejściowe typu pakietu) |
| 操作系统技持/obsługa systemu operacyjnego | Windows 7 Professional (64-bitowy) |
| 设备规格/Wyposażenie i waga matrycy | Szer.1000xGł.1150xWys.1530(B),965KgW1000xG1174xH1550(C),985kg |
| 选配件/Opcjonalnie | Jedna osoba kontroluje więcej maszyn, komputer sieciowy (tylko oprogramowanie), skaner kodów kreskowych 1D/2D, oprogramowanie do programowania zewnętrznego, ciągłe zasilanie UPS |
