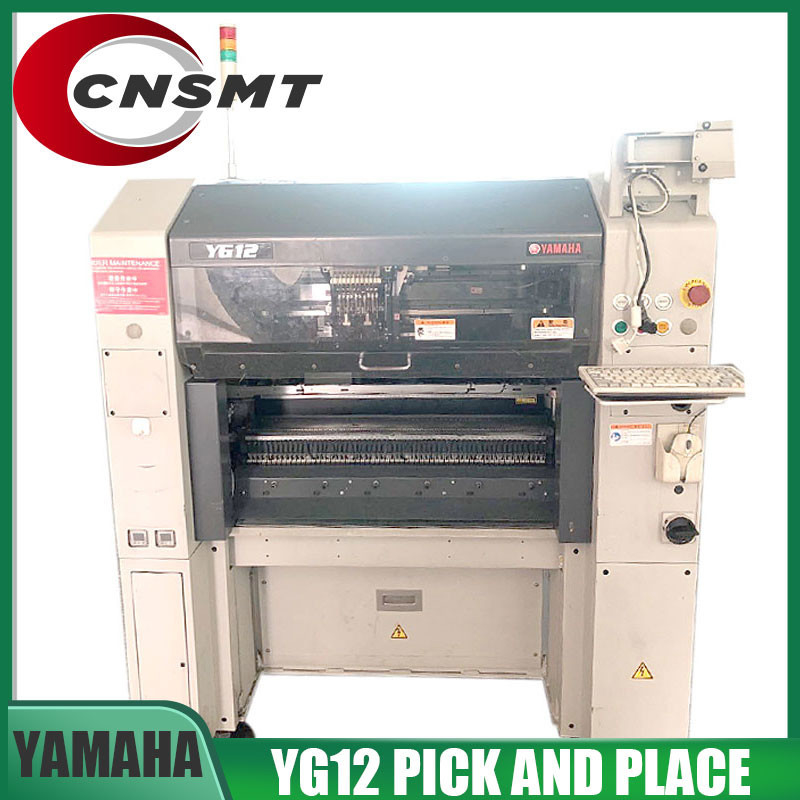

YAMAHA YG12 KJV-000 SMT Pick and Place Maszyna do montażu PCB

240v 50hz SMT Yg12 Yamaha Pick and Place Machine do montażu PCB

YAMAHA YG12 ZBIERAJ I UMIEŚĆ MASZYNĘ


Wiele fabryk SMT na całym świecie preferuje MASZYNĘ PICK AND PLACE YAMAHA YG12 z tych 3 powodów:

• Charakteryzuje się znakomitą szybkością montażu, co czyni go najlepszym w swojej klasie.
• Jest wyposażony w rozwiązanie z 1 głowicą, które zapewnia elastyczność użytkowania, dzięki czemu nie trzeba go wymieniać.
• Jeśli podoba Ci się seria YS12, pokochasz YG12 bardziej, ponieważ wszystkie kluczowe funkcje YS12 są zintegrowane w jednym modelu – YG12.

Nie wspominając o tym, że YAMAHA YG12 PICK AND PLACE MACHINE ma kompaktową konstrukcję w porównaniu z poprzednią serią, dzięki czemu wygląda nowocześniej i łatwiej ją umieścić w fabryce.

Aby dowiedzieć się więcej o MASZYNIE PICK AND PLACE YAMAHA YG12, poniżej znajdują się jej dokładne cechy.


Cechy:

• Maszyna klasy podstawowej o doskonałej prędkości.36000CPH
• Możliwość szybkiego montażu, która może osiągnąć ponad 25%
• Wyposażony w kamerę skanującą dla szerszego zakresu skalowalności i kompatybilności.
• Ulepszone funkcje promujące lepszą produkcję stołów.

Specyfikacja YAMAHA YG12:

Zaletą piór YAMAHA YG12:

1. Zintegrowana rama odlewnicza o wysokiej sztywności:

(1) Zintegrowana rama o wysokiej trwałości i wysokiej precyzji
(2) Dokładna analiza konstrukcji, opracowana i wyprodukowana na podstawie różnych testów eksperymentalnych
(3) Dostosuj się do napędu o dużym przyspieszeniu, aby zapewnić wysoką precyzję;

2. Urządzenie do pozycjonowania zacisku bocznego PCB: strona PCB jest zamocowana jako metoda mocowania zacisku szynowego:

(1) Może lepiej skorygować wypaczenie PCB.
(2) Nie ma potrzeby otwierania otworów pozycjonujących na płytce drukowanej
(3) Elementy można montować na krawędzi PCB (pozycja ogranicznika mocującego krawędź PCB jest regulowana)

3. Urządzenie do pozycjonowania wsporników PCB:

Po automatycznej regulacji szerokości taśmy przenośnika PCB, zaciski krawędzi szyny automatycznie mocują dwa końce PCB, a następnie silnik serwo steruje dolnym urządzeniem podtrzymującym płytki PCB.W ten sposób wystarczy ustawić w programie tylko szerokość i grubość PCB.Wsparcie i naprawa, eliminacja zmian przemieszczeń PCB podczas procesu montażu

4. Czteropunktowa kalibracja wzorcowa PCB:

YG12 może używać do 4 punktów odniesienia na płytce PCB do korekcji.W przypadku płytek cienkich i elastycznych 4 punkty odniesienia mogą całkowicie skorygować błąd wypaczenia całej płytki drukowanej, aby zapewnić dokładne umieszczenie.

5. Głowica liniowa:

Głowica umieszczająca to grupa 5 głowic umieszczających online, a ruch każdej głowicy umieszczającej jest niezależnie kontrolowany przez zestaw silników liniowych (Liner Motor) i kraty, co lepiej gwarantuje wysoką precyzję umieszczania.

6. System sterowania silnikiem liniowym:

Opracowany przez firmę YAMAHA system sterowania silnikiem liniowym o wysokiej precyzji (silnik liniowy) poprawia dokładność i stabilność położenia

7. Soczewka rozpoznawania komponentów:

Najnowsza kompozytowa cyfrowa soczewka sześciokątna trzeciej generacji o wysokiej precyzji, po tym jak wszystkie dysze ssące zasysają elementy, przechodzą przez soczewkę z dużą prędkością, aby zapewnić nieprzerwane rozpoznawanie wszystkich elementów ssących.Soczewka cyfrowa ma wysoką rozdzielczość 4 milionów pikseli (2048x2048), może w pełni zagwarantować wysoką rozdzielczość obrazu i może realizować precyzyjne rozpoznawanie pojedynczego obiektywu w szerokim zakresie precyzyjnych komponentów (0402mm (01005 cala) ~ L100xW45mm).

8. Nieustanne szybkie rozpoznawanie:

Rozpoznawanie skanowania kompozytowych soczewek cyfrowych, bardzo precyzyjne rozpoznawanie pozycji środkowej i odchylenia kątowego wszystkich elementów bez zatrzymywania maszyny przez górną część kompozytowej soczewki cyfrowej z dużą prędkością dla wszystkich elementów na dyszy.

9. Interfejs wyświetlania obrazu BGA/CSP:

Kompozytowa kamera cyfrowa o wysokiej rozdzielczości może wyraźnie zidentyfikować stan kulek lutowniczych BGA i CSP, aby uniknąć złego umieszczenia.

10. Automatyczna kalibracja pozycji montażu i kompletacji:

Po podniesieniu elementu przez głowicę umieszczającą soczewka skanująca go rozpozna.Jeśli pozycja środkowa pobranego komponentu zostanie przesunięta, maszyna umieszczająca może automatycznie skorygować parametry przemieszczenia, aby zapewnić dokładność tego umieszczenia i następnego pobrania komponentów.

11. Złożony system kompensacji precyzji MACS:

Może wyeliminować odchylenie położenia osi X i Y spowodowane rozszerzalnością cieplną i kurczeniem się sprzętu
Skorygować przemieszczenie spowodowane kątem głowicy, ciśnieniem i ciężarem głowicy dyszy

12. Urządzenie wykrywające zawieszenie podajnika:

Zastosowanie technologii detekcji rastrowej:

(1), aby zapewnić, że podajnik jest dokładnie zainstalowany na miejscu
(2) Może zapobiec przechylaniu się podajnika i uszkodzeniu głowicy umieszczającej

13. Czujnik PCB w nowym stylu:

Wykorzystując nowy typ czujnika przelotowego PCB, źródło nadawcze i urządzenie odbiorcze są ukryte w górnej i dolnej wewnętrznej stronie dwóch torów transmisyjnych, przechodzących ukośnie przez płytkę PCB.Całkowicie unika się PCB z powodu nieprawidłowego obrysu PCB i błędu indukcji PCB przez otwór.Sytuacja uszkodzeń kolizji.

14. Automatyczna stacja zmiany ust ANC:

Zapasowe dysze i niestandardowe dysze mogą być automatycznie wymieniane zgodnie z ustawieniami programu

15. Unikalna konstrukcja dyszy:

(1) Dzięki miniaturowemu zderzakowi sprężynowemu urządzenie zapobiega mocnemu uderzeniu zassanych elementów;
(2) Można go rozłożyć w celu łatwej konserwacji i konserwacji;
(3) Po zużyciu końcówki można wymienić tylko uszkodzoną część, aby obniżyć koszty produkcji.


W CNSMT oferujemy zarówno nową, jak i używaną MASZYNĘ PICK AND PLACE YAMAHA YG12.Udostępniliśmy to, aby zapewnić lepsze opcje i rozwiązania fabrykom SMT na całym świecie.

Już od ponad 10 lat jesteśmy partnerem marki Yamaha dla maszyn SMT.Specjalnie wybraliśmy markę na naszego partnera w Chinach, ponieważ rozumiemy, że Yamaha mówi o jakości, a jakość jest zawsze najważniejszym aspektem każdej maszyny, którą powinniśmy być w stanie dostarczyć naszym klientom.

Dlaczego warto wybrać CNSMT?

• Jesteśmy 10-letnią silną firmą dostarczającą SMT, która obsługuje setki firm nie tylko w Chinach, ale na całym świecie ze wszystkimi ich potrzebami, jeśli chodzi o ich firmy SMT.
• Inwestujemy w szkolenie naszych inżynierów i zespół profesjonalnych techników, aby pomóc naszym klientom w zakresie wsparcia i rozwiązywania problemów.
• Jesteśmy niezawodną i zaufaną firmą dostarczającą SMT w Chinach.
• Możemy dostarczyć szeroką gamę zarówno używanych, jak i nowych rozwiązań SMT.
• Możemy dostosować zamówienia w zależności od wymagań naszych klientów.
• Znajdujemy sposoby na sprostanie wymaganiom naszych klientów.
• Jesteśmy elastyczni, aby zaspokoić każdą możliwość klienta.
• Dostarczamy sprzęt i maszyny najwyższej jakości dla Twoich potrzeb SMT.
• Posiadamy doświadczenie z pierwszej ręki w każdej sprzedawanej przez nas maszynie i sprzęcie.
• Pomożemy Ci rozwiązać problemy i znaleźć najlepsze rozwiązania każdego problemu SMT.


Aby uzyskać więcej informacji na temat MASZYNY PICK AND PLACE YAMAHA YG12, poniżej znajdują się najczęściej zadawane pytania, które zebraliśmy na podstawie otrzymanych zapytań.

Pytanie:Czy istnieje minimalna ilość zamówienia, kiedy składam zamówienie na YG12?

Odpowiadać:W CNSMT nie ma minimalnej ilości zamówienia.Jeśli potrzebujesz tylko jednej maszyny, z przyjemnością zrealizujemy dla Ciebie zamówienie.

Pytanie:Jak szybko możesz wysłać moje zamówienie?

Odpowiadać:Gdy otrzymamy wszystkie szczegóły zamówienia, w tym adres wysyłki, przetworzymy Twoje zamówienie od razu, sprawdzając je przed zapakowaniem.Możesz wybrać standardowe opakowanie (pudełko) lub drewno.Po prawidłowym zapakowaniu maszyny zorganizujemy wysyłkę.

Liczba dni wysyłki będzie zależeć od Twojej aktualnej lokalizacji.Zwykle proces ten zajmuje 2-3 dni robocze od momentu potwierdzenia płatności.Maszynę możesz otrzymać w ciągu 10 dni roboczych od momentu jej wysłania.

Aby poznać dokładną liczbę dni oczekiwania na dotarcie zamówienia, prosimy o bezpośredni kontakt.
