Ekonomiczny PÓŁAUTOMATYCZNY MONTAŻ PCB SMT WYPOSAŻENIE LINII PRODUKCYJNEJ
Zapewniamy zarówno półautomatyczne, jak i w pełni automatyczne maszyny do montażu smd w Chinach

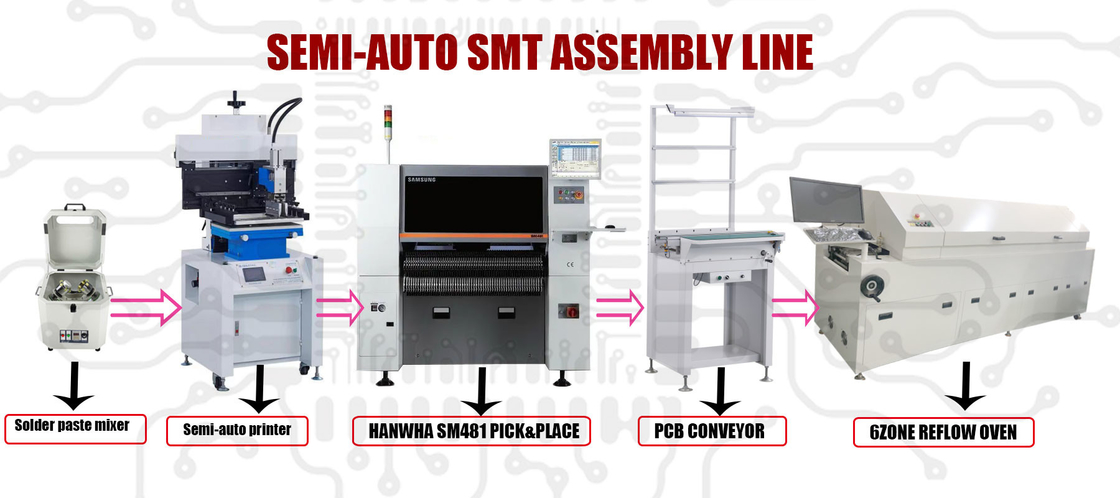

Ta półautomatyczna linia, w tym maszyny mieszkowe (również może się zmieniać w zależności od wymagań)
1, mikser pasty lutowniczej
Specyfikacja mieszalnika pasty lutowniczej półautomatycznej linii produkcyjnej smt:
| Napięcie robocze miksera pasty lutowniczej | Zasilanie: opcja AC220V/110V |
| Prędkość obrotowa miksera pasty lutowniczej | Obroty ramieniaPrędkość 1400 obr./min obrót: 400 obr./min stosunek prędkości: 4:1 1400 obr./min obrót: 350 obr./min |
| Pojemność robocza miksera pasty lutowniczej | |
| Pojemnik | 500 g / 1000 g (mocowanie należy wymienić) |
| Mieszaj jednocześnie dwie puszki pasty lutowniczej | 500G1000g Obsługa jednego/dwóch pojemników. |
| Czas mieszania miksera pasty lutowniczej | Czas pracy 1 — 99 minut regulowany cyfrowo |
| Działanie miksera pasty lutowniczej | Operacyjny lekki przycisk dotykowy, łatwy w obsłudze |
| Funkcja mocowania miksera pasty lutowniczej | Trzymając uniwersalne mocowanie, odpowiednie dla wszystkich rodzajów puszek pasty lutowniczej marki |
| Odgłos pracy miksera pasty lutowniczej | Hałas niski poziom hałasu podczas pracy <35dB |
2, Standardowa półautomatyczna drukarka szablonowa do linii montażowej SMD
| Obszar drukowania | OPCJA 300×400mm/500/600/800 |
| Rozmiar podłoża | 300×500mm |
| Grubość podłoża | 0,2-2,2 mm |
| Stała pozycja drukowania | Pozycjonowanie zewnętrzne lub pinowe PCB |
| Precyzyjna regulacja płyty łóżka | Przód/tył ± 10 mm R/L ± 10 mm |
| Precyzja druku | ±0,05 mm |
| Powtarzalność maszyny | ±0,02 mm |
| Minimalna odległość między | 0,35 mm |
| Zastosowanie sprężarki powietrza | 4-6Kgf/cm2 |
| Skorzystaj z zasilacza | 220V 50/60Hz 100W |
| Rozmiar maszyny L * W * H | 800×1000×1650mm/ |
| Ciężar maszyny | 300kg |
| interfejs | angielski/chiński |
3, SM481 PLUS Maszyna typu pick and place firmy Hanwha
SPECYFIKACJA:
Konstrukcja jednoramienna 1, 10 ust, maksymalna prędkość może osiągnąć 40000CPH.
2, użycie latającej kamery + stała identyfikacja kamery, znacznie poprawia zdolność montażu dużych komponentów.
Oprócz zwykłych materiałów w mocowaniu 0402, ma doskonałą stabilność w mocowaniach BGA, IC, CSP i innych dużych i średnich materiałach.
3, konstrukcja jednoszynowa, opcjonalna konfiguracja maksymalnego rozmiaru wejścia PCB 1500x460.
SPECYFIKACJA PRZENOŚNIKA PCB SMT:
| Model | 500 MM | 600 MM | 800 MM | 1000 MM | 1200 MM | 1500 MM |
| Rozmiar konturu | 500*670*880mm | 600*670*880mm | 800*670*880mm | 1000*670*880mm | 1200*670*880mm | 1500*670*880mm |
| Szerokość PCB | 500*50 ~ 350mm/460MM | 600*50 ~ 350mm/460MM | 800*50 ~ 350mm/460MM | 1000*50 ~ 350mm/460MM | 1200*50 ~ 350mm/460MM | 1500*50 ~ 350mm/460MM |
| Szybkość transferu | 0-12 m/min | |||||
| Kierunek przenośnika | LEWO-PRAWOGT/PRAWO-LEWO | |||||
| Zasilacz | AC220V/110V 50/60HZ | |||||
| Moc silnika głównego | 15 W | |||||
| Śledzenie stałej krawędzi | przód stały (tył stały) | |||||
| Wysokość transportowa | 900±20mm | |||||
| Waga netto | 41 kg | 48,7 kg | 48,9 kg | 55 KG | ||
6-STREFOWY PIEKARNIK REFLOW SMT DO LINII MONTAŻOWEJ SMD:
| Dane maszyny |
| Rozmiar modelu: dł. 3800 × szer. 1000 × wys. 1450 mm |
| Zasilanie: 3￠ 380V 100A 50/60HZ |
| Moc początkowa: 0KW normalna moc robocza 6,0KW |
| Waga: 700 kg |
| Część transmisyjna |
| Pas siatkowy w kształcie litery B ze stali nierdzewnej + czerniona i hartowana prowadnica |
| Szerokość pasa siatkowego 400MM, zakres regulacji szerokości szyny prowadzącej: 50MM-350MM |
| Kierunek transmisji: od lewej do prawej lub od prawej do lewej opcjonalnie |
| Szybkość transmisji: regulacja prędkości konwersji częstotliwości 0-5 M/min |
| Wysokość pasa siatkowego od podłoża: 900MM±0MM |
| Charakterystyka ogrzewania |
| Cała maszyna jest przystosowana do procesu bezołowiowego |
| Strefa grzewcza: góra 6 dół 6 |
| Obszar chłodzenia: dwuwarstwowe chłodzenie wentylatorem o stałym przepływie |
| Długość strefy grzewczej: 300MM |
| Czas nagrzewania: normalna temperatura do ustawienia czasu temperatury ≤ 0 min |
| Sekwencja ogrzewania: ogrzewanie od środka do obu stron, jedna po drugiej, oszczędzając 1/3 energii elektrycznej |
| Dokładność regulacji temperatury: ±°C (w zależności od wysokości pieca) |
| Wydajność izolacji: temperatura górnej pokrywy nie przekracza 45 stopni przy wysokiej temperaturze 50 stopni |
| Metoda kontroli temperatury: łańcuch balansowy + analogowa regulacja napięcia |
| Górna i dolna strefa temperatury mogą być niezależnie obsługiwane i kontrolowane |
| elementy grzewcze |
| Importowany silnik odporny na wysokie temperatury, zmienna częstotliwość do regulacji koła wiatrowego do transportu wiatru. |
| Niklowana rura cieplna ze stali nierdzewnej z radiatorem zapewnia równomierne ogrzewanie |
| Czas wykrywania temperatury został wydłużony z pierwotnych trzech sekund do 0,1 sekundy |
| Skutecznie przyspiesz kanał powietrzny, aby zapewnić wystarczającą objętość powietrza obiegowego |
| Wymuszone urządzenie wentylacyjne, aby zapewnić, że opary topnika nie wyciekają |
| Część transmisyjna |
| Cyfrowy regulator, tajwański silnik STK, przełożenie skrzyni biegów 1:150 |
| Pasek z siateczki można dowolnie regulować |
| Podwójna przekładnia synchroniczna, stabilna praca |
| System napełniania rolki smarem, |
| budowa ciała |
| Ogólna spawana konstrukcja ramy, solidna i trwała |
| Komputerowa farba w sprayu, powierzchnia jest gładka i teksturowana |
| Strefa podgrzewania i suszenia ma rozszerzoną strukturę, dzięki czemu zwiększa się zdolność czyszczenia sprzętu przez utlenianie i zdolność odzyskiwania kalafonii. |
| Elektryczny system otwierania/zamykania pokrywy cylindra. |
| Podwójny system kontroli otwierania pokrywy (otwieranie pokrywy za pomocą sprężyny gazowej + otwieranie pokrywy cylindra) |
| Istnieją odłączane interfejsy między wszystkimi obwodami kontrolowanymi przez skrzynkę elektryczną poniżej a zbiornikiem wewnętrznym, co jest wygodne do rozdzielenia podczas konserwacji i wymiany części.Zrealizuj głupią konserwację |
| Tylna pokrywa jest wyposażona w okienko, które można naprawić.Jest wygodny w konserwacji |
| Rura grzewcza/półprzewodnikowy/przyrząd do kontroli temperatury przyjmuje konstrukcję modułową, która jest wygodna w konserwacji |
| Podwójne chłodzenie na górnej i dolnej stronie wylotu, prędkość jest regulowana |
| Górna i dolna wkładka jest wypełniona wysokowydajnym materiałem termoizolacyjnym pod wysokim ciśnieniem |
| Wydajność elektryczna i kontrolna |
| Zaawansowane sterowanie komputerem przemysłowym PLC +, oprogramowanie do testowania temperatury pieca Taiwan Xinjie, komputer może działać normalnie, gdy ulegnie awarii |
| Stały niski prąd chroni rurkę grzewczą/półprzewodnikowy/obwód regulacji temperatury przed wpływem silnego prądu i przedłuża żywotność. |
| Ustaw zabezpieczenie przed wyciekiem |
| Temperatura jest zbyt wysoka lub zbyt niska funkcja alarmu |
| Samodzielnie ustawiona bardzo wysoka temperatura, automatycznie odcina moc grzewczą |
| Zasilacz bezprzerwowy UPS firmy Santak, praca automatyczna po zaniku zasilania |
| Potężna funkcja testu i analizy krzywej temperatury, która może sprostać analizie parametrów różnych procesów, ma funkcję inteligentnej diagnostyki błędów i może automatycznie wyświetlać różne usterki na liście alarmów |
| Plik można nazwać i zapisać zgodnie z różnymi produktami użytkownika.Kiedy użytkownik zmienia produkt, musi tylko wybrać odpowiedni plik, aby dostosować parametry sprzętu. |
| System ma automatyczną diagnostykę usterek, alarm bardzo niskiej temperatury i może automatycznie ustawić czas chłodzenia po wyłączeniu. |
| Sterowanie prędkością obrotową silnika wentylatora w etapach (obszar bilansu grzewczego + niezależne sterowanie głównym obszarem zgrzewania), tryb bezstopniowej regulacji prędkości |
| System automatycznie zatrzyma ogrzewanie i przejdzie w tryb chłodzenia zgodnie z warunkami nadmiernej temperatury |
| Unikalny tryb sterowania łańcuchem równowagi, okres skanowania automatycznej regulacji temperatury wynosi 0,1 sekundy, zmniejszając moc wyjściową półprzewodnikową i osiągając efekt oszczędzania energii.Stabilna kontrola temperatury i zmniejszony hałas krzywej |
| Dzięki funkcji ochrony przed opóźnieniem wyłączenia, po wyłączeniu będzie chłodzony powietrzem zgodnie z ustawionym czasem. |
| System chłodzenia |
| Metoda chłodzenia: górny i dolny podwójny system chłodzenia, prędkość chłodzenia jest kontrolowana poprzez regulację kąta chłodzenia. |
| Ilość chłodzenia: chłodzenie dwustopniowe, (chłodzenie porowate koła wiatrowego + wymuszone chłodzenie wentylatora prądu stałego) |
| System odzyskiwania kalafonii/spalin |
