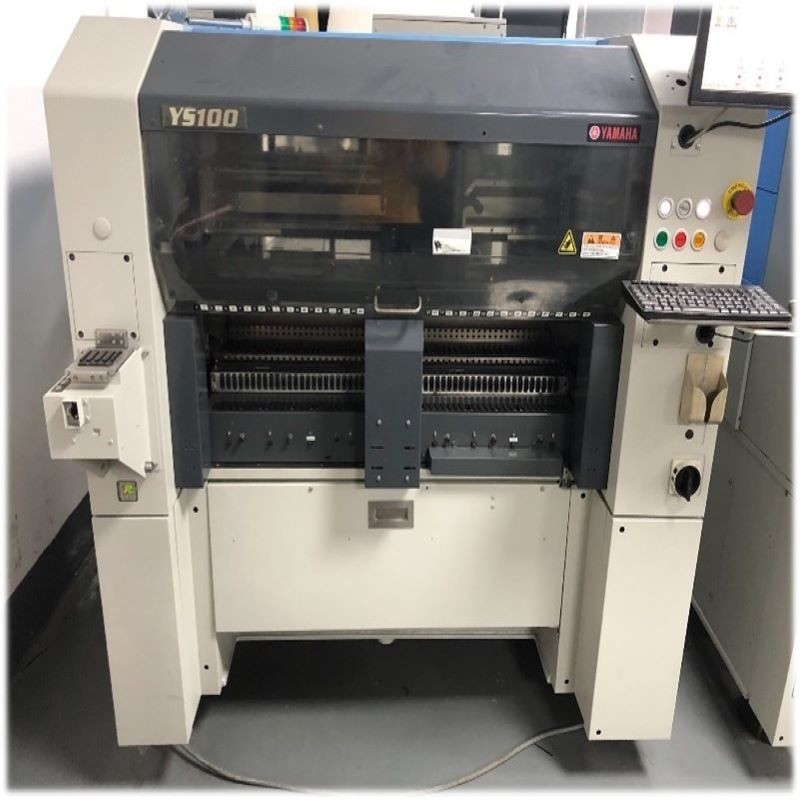

Maszyna Pick and Place Yamaha YS100 jest najpopularniejszym modelem na świecie, ponieważ charakteryzuje się dużą prędkością i stabilnymi warunkami pracy.Wielu klientów wybiera ten model maszyny Pick and Place YAMAHA YS100 SMT.
YAMAHA YS100 Pick and Place Machine, jak wszyscy wiemy;bardzo ważne jest wydajne wykonanie PCB.Dzięki temu proces jest łatwy i szybki.Jest to zrobotyzowana maszyna, która pomaga przenosić i umieszczać nawet małe części płytek drukowanych.Precyzyjnie i jednocześnie bezpiecznie spełnia swoje funkcje, ponieważ nie poświęca jakości składników.
Części muszą być mocno przymocowane do chwytaka napędzanego powietrzem podciśnieniowym, gdy porusza się ono w kierunku płytki drukowanej.Element nie może stracić przyczepności, aby uniknąć uszkodzenia.
Powiedziawszy to, chcielibyśmy przedstawić Państwu maszynę Yamaha YS100 SMT.Jest to maszyna klasy premium wyprodukowana przez renomowaną markę elektroniczną Yamaha SMT.Sprzedajemy tę maszynę Yamaha SMT w przystępnej cenie.
Cechy:
Dane techniczne:
(Uwaga 1) Różni się układem kombinacji wraz z SATS / DYTF itp.
(Uwaga 2)W celu uzyskania informacji na temat „2 etapów push-up spec.”, prosimy o kontakt z nami oddzielnie.
(Uwaga 3) W przypadku typu głowicy FNC zakres odpowiednich komponentów wynosi 31 mm lub mniej.
(Uwaga 4)W przypadku obsługi długich złączy i dużych elementów skonsultuj się z nami oddzielnie w sprawie wartości przesunięcia mimośrodowego i kąta obrotu.
(Uwaga 5) Dla typu głowicy FNC wymagane jest 4 mm lub mniej wysokości górnej powierzchni PCB przed transportem.
(Uwaga 6) Ten wymiar nie obejmuje występu.
NOWE automatyczne maszyny wtykowe, wtyczka pozioma, wtyczka pionowa, wtyczka Bulk LED, piec rozpływowy, lutowanie na fali, domowe, importowane, bezołowiowe lutowanie rozpływowe;Lutowanie na fali.
Inny sprzęt związany z SMT: AOI;sprzęt do badań rentgenowskich t;Półautomatyczna iw pełni automatyczna maszyna drukarska.
| Model: | YS100 |
| Obowiązująca płytka drukowana: | L510 X W460mm do L50 X W50mm – (Uwaga 1 i 2) |
| Przepustowość (optymalna): | 25 000 CPH (odpowiednik 0,14 s/CHIP) |
| Dokładność montażu: | Standardowe komponenty Yamaha |
| Zasilacz: | 3-fazowy AC 200/208/220/240/380/400/416V +/-10% 50/60Hz |
| Źródło zasilania powietrzem: | 0,45 MPa lub więcej w stanie czystym i suchym |
| Wymiar zewnętrzny– (Uwaga 6): | L1, 665xW1, 562(Koniec pokrywy)xH1, 445mm(pokrywa górna)L1, 665xW1, 615(Koniec prowadnicy wózka podajnika)xH1, 445m(pokrywa górna) |
| Podłoże docelowe: | L50 × S50 mm do L510 × S460 mm |
| Efektywność umieszczania: | (Warunek) 25 000 CPH (odpowiednik 0,14 sekundy / CHIP) |
| Dokładność pozycjonowania (μ + 3σ): | ± 0,05 mm / CHIP, ± 0,05 mm / QFP |
| Powtarzalność (3σ): | ± 0,03 mm / CHIP, ± 0,03 mm / QFP |
| Elementy docelowe: |
|
| Wysokość elementu: | 15 mm lub mniej – (Uwaga 5) |
| Typy komponentów: |
|

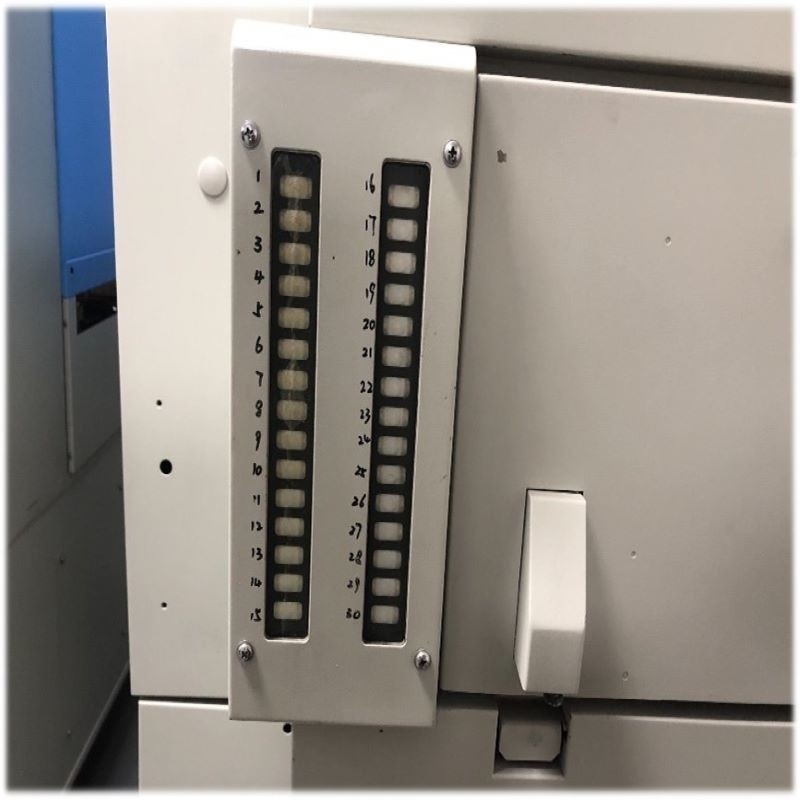

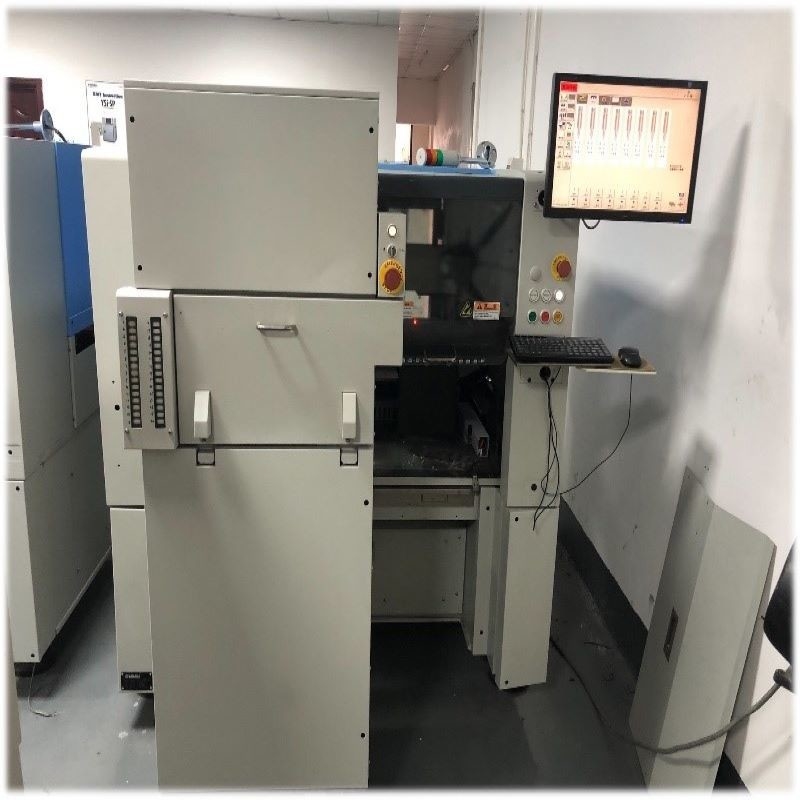

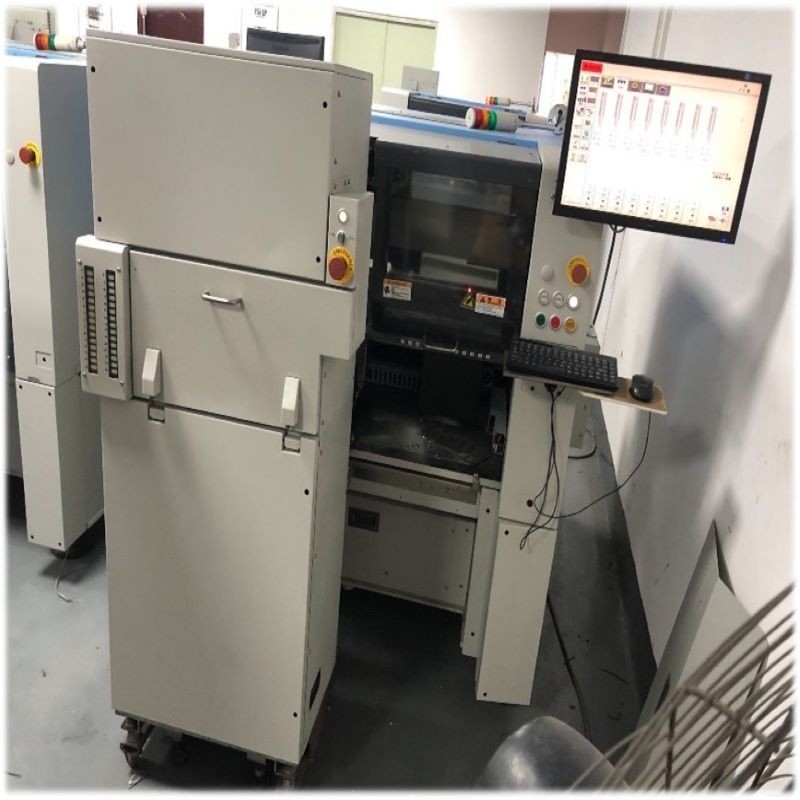

| SATS (automatyczna taca): | OPCJONALNIE, jeśli nie potrzebujesz tacy SAT, wtedy cena jest tańsza niż z nią, i możesz zainstalować ręczną tacę IC, jeśli maszyna YAMAHA YS100 nie ma SAT. |
| Waga: | Około.1630 kg (tylko jednostka główna) |
