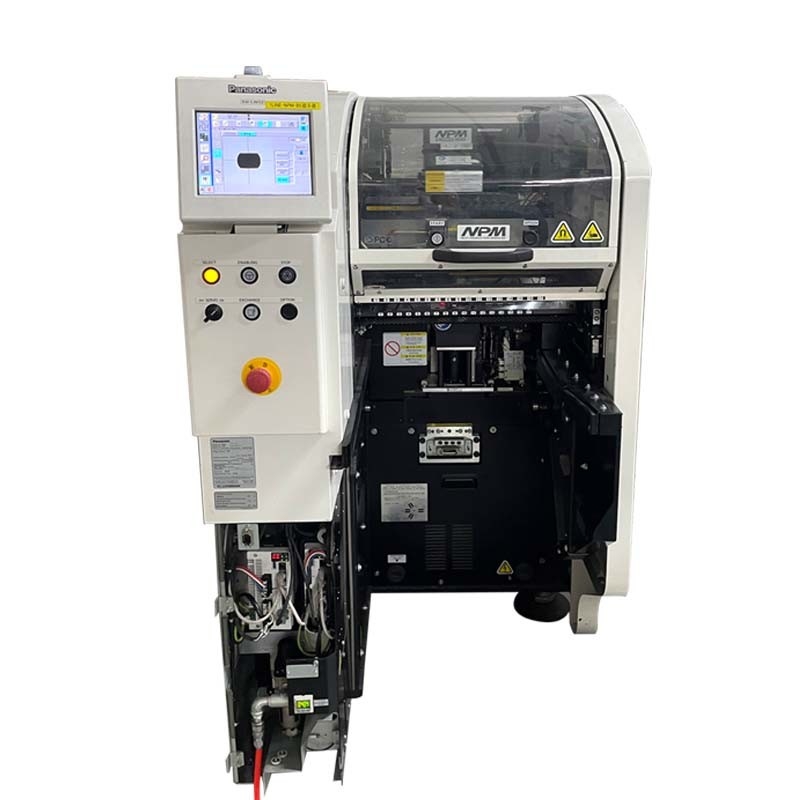

panasonic npm-d d2 d3 maszyna typu pick and place

Model: NPM-D3

Rozmiar płyty (mm)*1:
Podwójny pas ruchu: dł.50×szer.50～dł.510×szer.300
Pojedynczy pas: L50 × W50 ~ L510 × W590
Czas zmiany zarządu:
Dual Lane: 0 sekund*Nie może wynosić 0 sekund, gdy czas cyklu jest niższy niż 3,6 sekundy.
Pojedynczy pas: 3,6 sekundy*W przypadku zastosowania specyfikacji krótkiego przenośnika.
Zasilanie: trójfazowy AC200, 220, 380, 400, 420, 480V, 2,7kVA
Zasilanie powietrzem*2: 0,5 MPa, 100 l/min (ANR)
Wyposażenie Wymiary (mm)2: szer.832×gł.2652×wys.14443*4
Waga: 1680 kg (tylko jednostka główna; może się różnić w zależności od opcjonalnych komponentów)
Opcje umieszczania głowicy:

Lekka głowica z 16 dyszami (z 2 ramionami) — w trybie wysokiej produkcji
Szybkość umieszczania: 84 000 CPH (0,043 sekundy/komponent)
IPC9850: 63 300 cykli na godzinę*5
Dokładność umieszczania (Cpk≧1): ±40μm/komponent
Rozmiar elementu (mm): układ 0402*7～L6×W6×T3
Dostawa komponentów:

Szerokość taśmy: 8/56mm
Taśma 8 mm: Maksymalnie 68 pasów (z podajnikiem z pojedynczą szpulą o grubości 8 mm i podajnikiem z dwoma szpulami, mała rolka)
Opcje umieszczania głowicy:

Lekka głowica z 16 dyszami (z 2 ramionami) — wyłączony tryb wysokiej produkcji
Szybkość umieszczania: 76 000 CPH (0,047 sekundy/komponent)
IPC9850: 57 800 cykli na godzinę*5
Dokładność umieszczania (Cpk≧1): ±30μm/komponent (±25μm/komponent*6)
Rozmiar komponentu (mm): 030 chip * 7～L6×W6×T3
Opcje umieszczania głowicy:

12-dyszowa głowica (z 2 ramionami)
Szybkość układania: 69 000 CPH (0,052 sekundy/komponent)
IPC9850: 50 700 cykli na godzinę*5
Dokładność umieszczania (Cpk≧1): ±30μm/komponent
Rozmiar komponentu (mm): 0402 chip * 7～L12×W12×T6.5
Opcje umieszczania głowicy:

Głowica 8-dyszowa (z 2 ramionami)
Szybkość umieszczania: 43 000 CPH (0,084 sekundy/komponent)
Dokładność umieszczania (Cpk≧1): ±30μm/QFP 12mm/32mm, ±50μm/QFP poniżej 12mm
Rozmiar elementu (mm): układ 0603～L100×W90×T28
Kij: maks.8 pasów, taca: maks.20 (z 1 podajnikiem)
Opcje umieszczania głowicy:

Głowica 2-dyszowa (z 2 ramionami)
Szybkość umieszczania: 11 000 CPH (0,327 sekundy/komponent)
IPC9850: 8500 CPH (0,423 sekundy/QFP)
Szerokość taśmy: 8/56/72/88/104mm

Szybka maszyna do montażu modułów Panasonic NPM-D3 ma następujące parametry wydajności:

Wysoka produktywność na jednostkę powierzchni: Dzięki kompleksowej linii produkcyjnej do montażu fizycznego uzyskaj wysoką wydajność instalacji i kontroli oraz popraw wydajność produkcji.

Elastyczność systemu: Klienci mogą dowolnie wybierać rzeczywistą linię produkcyjną zgodnie ze swoimi potrzebami i dowolnie ustawiać pozycję głowicy roboczej dzięki funkcji plug and play.

Funkcja zarządzania systemem: Wdrożenie ogólnego zarządzania liniami produkcyjnymi, warsztatami i fabrykami za pomocą oprogramowania systemowego, w tym dynamiczne monitorowanie i wsparcie planowanej produkcji.

Wiele opcji montażu: NPM-D3 jest dostarczany z lekkimi 16 głowicami montażowymi dysz, 12 głowicami montażowymi dysz, 8 głowicami montażowymi dysz i 2 głowicami montażowymi dysz, które można wybrać zgodnie z potrzebami.

Funkcja drukowania dwuścieżkowego: NPM-D3 obsługuje drukowanie dwuścieżkowe i jest bezpośrednio podłączony do maszyny z modułem dwuścieżkowym NPM-D3 w przedniej części drukowania.

Funkcje oprogramowania systemowego: NPM-D3 jest wyposażony w różne funkcje oprogramowania systemowego, w tym system kontroli wysokości montażu, system prowadzenia operacji, system APC, opcję kalibracji komponentów, opcję automatycznego cięcia maszyny i opcję komunikacji górnej.

Wielofunkcyjna linia produkcyjna: Przyjmując dwutorowe przenośniki taśmowe, różne rodzaje podłoży można mieszać i wytwarzać na tej samej linii produkcyjnej.

Ogólnie rzecz biorąc, szybka maszyna do montażu modułów Panasonic NPM-D3 charakteryzuje się dużą wydajnością produkcyjną, dużą precyzją, elastycznością i wszechstronnością, zapewniając wydajne rozwiązania montażowe.
