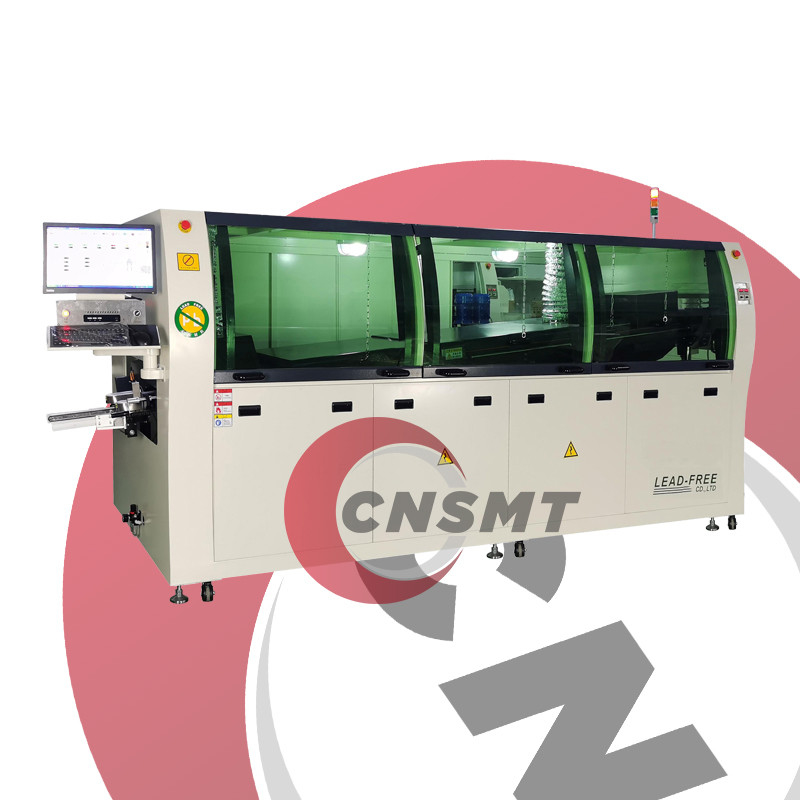

MSD-350C-LF Maszyna do lutowania fal bez ołowiu

1. Przegląd podstawowych parametrów

Numer modelu

XD-350C-LF (przypuszczalnie model lutowania falowego bez ołowiu firmy Xindong Technology)

Technologia stosowana

Proces spawania wolnego od ołowiu (kompatybilny z lutowaniem Sn/Ag/Cu, Sn/Cu i innymi lutownikami wolnymi od ołowiu)

Wymagania dotyczące mocy

Trójfazowe AC380V, 50 Hz (standardy przemysłowe)

Całkowita moc

Całkowita moc: Ok. 25-36 kW (referencja 25 kW podobnych modeli GSD-WD350CE i 36 kW TB980C)

Rozmiar ciała

Długość ok. 4-4,5 m (np. GSD-WD350CE 4470 mm, HRD-350 4120 mm)

2System transportu

Rozmiar płyty PCB

Maksymalna szerokość: 350 mm (przypowiednik modelu "350C" zazwyczaj odpowiada maksymalnej szerokości płyty 350 mm)

Zakres regulacyjny: 50-350 mm (przemysłowy projekt ogólny)

Prędkość transmisji

0.5-2m/min (patrz zakres prędkości transmisji XD-250ML-LF)

Struktura transmisji

Podwójny łańcuch ze stopu tytanu z hakami i pazurami (odporność na deformacje, odporność na korozję)

Importowane napędy silnikowe (np. cylinder Panasonic lub SMC)

3System podgrzewania

Sekcja podgrzewcza

Trójstopniowa niezależna regulacja temperatury (konfiguracja w głównym nurtze przemysłu, taka jak trójstopniowe podgrzewanie GSD-WD350CE)

Temperatura podgrzewania

Temperatura pomieszczenia ~ 250°C (kontrolę PID w zamkniętej pętli w celu zaspokojenia wysokiej temperatury bezłowiowej)

Metoda podgrzewania

Cykulacja ciepłego powietrza lub podgrzewanie podczerwone (modularna konstrukcja nieobowiązkowa)

4System pieca cynowego

Pojemność pieca cynowego

400-500 kg (patrz: 500 kg GSD-WD350CE i 430 kg TB980C)

Rodzaj grzbietu

Podwójny grzbiet fali (turbulencja + fala adwekcyjna), wysokość 0-16 mm regulowana

Dokładność regulacji temperatury

±1-2°C (zewnętrzne ogrzewanie PID, szybkie ogrzewanie i cyna przeciwdziałające zamieszkom)

Materiały i utrzymanie

Piece z stopów tytanu (odporne na korozję, nadające się do lutowania bez ołowiu)

Automatyczne projektowanie odpadów (zredukowanie częstotliwości ręcznego czyszczenia)

5System sterowania

Interfejs obsługi

Komputer przemysłowy + ekran dotykowy (system Windows, obsługa przełączania języka angielskiego/chińskiego)

Inteligentna funkcja

Przechowywanie/wywołanie krzywej temperatury, samodzielna diagnoza usterki, automatyczny przełącznik

Liczenie i rejestrowanie produkcji (opcjonalna funkcja druku zewnętrznego)

6Pozostałe funkcje

System rozpylania

Spryskiwanie przepływem pod stałym ciśnieniem (dźwigacz z lakieru tajwańskiego, jednolita atomizacja)

Automatyczna regulacja szerokości rozpylania (dla różnych rozmiarów płyt PCB)

System chłodzenia

Chłodzenie powietrzem przymusowym (temperatura wyjścia ≤ 10°C, szybkie chłodzenie w celu zmniejszenia naprężenia termicznego)

Projektowanie bezpieczeństwa

Ochrona przed przeciążeniem, przycisk awaryjnego zatrzymania, alarm poziomu płynu itp.
