Hanwha Samsung SM482 PLUS SMT Smd Production Line antystatyczna

Hanwha Samsung SM482 PLUS SMT Smd Linia produkcyjna antystatyczna

Linia montażowa Samsung/Hanwha SM482/PLUS SMT

Linia montażowa Samsung / Hanwha SM482 / PLUS SMT to szybka linia produkcyjna smt, zarówno dostarczamy nową, jak i używaną linię montażową SMT samsung sm482 pick and place.

Zarówno nowe, jak i używane maszyny działają dobrze, a drukarka pasty lutowniczej to automatyczna drukarka, w pełni automatyczne drukarki szablonowe marki chińskiej, mamy również dla Ciebie drukarkę marki DEK MPM foreigh, piec rozpływowy jest naszym własnym, zupełnie nowym, posiadamy również Heller i inne marki dla ty wybierasz.

Analiza rozwiązania planowania warsztatowego linii produkcyjnej SMT

Uznaje się, że wymagania warsztatowe spełniają następujące wymagania:
a, wymagania antystatyczne na gruncie (podłoga epoksydowa to nadal PCV, sprawdź informacje sam, PCV jest piękniejsze i trwalsze);
b.Rozważ wymagania dotyczące nośności podłoża zgodnie z wymaganiami sprzętowymi (przede wszystkim sprzęt do drukowania pasty lutowniczej, zapytaj producentów sprzętu i projektantów instalacji);
C.Spełniając wymagania kontroli temperatury i wilgotności w warsztacie SMT, sufit można odpowiednio obrobić, aby obniżyć koszty chłodzenia powietrza.(na ogół 3,0 m, zwróć uwagę, czy magazyn jest poszukiwany);
D.Zapotrzebowanie sprzętu na moc/gaz (powietrze/azot), oczyszczanie gazów odlotowych itp. Oraz surowce/kierunek rurociągu.Zarezerwuj miejsce itp. Wymagania dotyczące wentylacji sprzętu;
mi.Aby sprostać wymaganiom oświetleniowym, czy stosować energooszczędne lampy, takie jak T5 zamiast T8.Co najmniej 300LUX;
F.Wymagania przeciwpożarowe, powinny być pomieszczenia, rozważ przeciwpożarowe.

2. Planowane wyposażenie linii produkcyjnej SMT

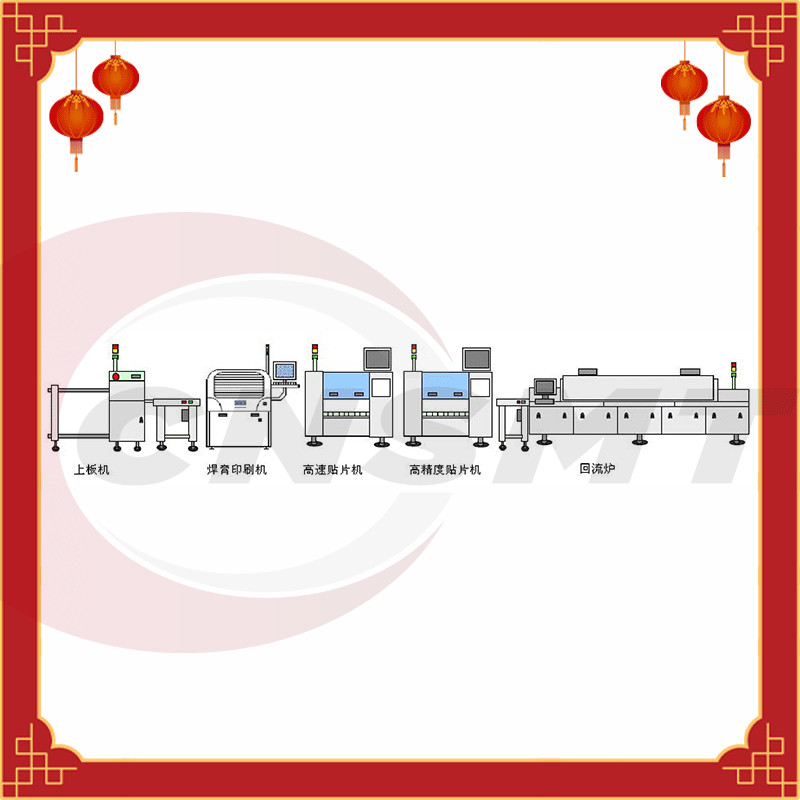

W planach jest nowa instalacja dwóch identycznych linii produkcyjnych SMT, uzupełniających: drukarkę pasty lutowniczej / maszynę do nakładania / piec rozpływowy.
Maksymalna szerokość urządzeń na linii produkcyjnej to 2,0 metry, a łączna długość wszystkich urządzeń to 17 metrów.Rozważ późniejsze planowanie i dodaj linię produkcyjną (wyposażenie linii jest podobne).
a.Sprzęt SMT powinien unikać słupków i utrzymywać od nich pewien odstęp.Odstęp czasu jest taki, aby sprzęt przechodził przez co najmniej jeden wózek podajnika po załadowaniu materiałami;
b.Zewnętrzną ramę sprzętu SMT należy wyróżnić przejściem dla pieszych.Odległość między przejściem dla pieszych a sprzętem jest taka, że ​​sprzęt powinien wystawać ponad 50 cm po załadowaniu sprzętu materiałami;
C.Najlepsza odległość między dwiema liniami produkcyjnymi wynosi 1,2 metra lub więcej między ramami zewnętrznymi;
D.Obszar kontroli i napraw jest zazwyczaj planowany na końcu linii, a inspektorzy jakości mogą przeprowadzać wyrywkowe kontrole na końcu linii.
Biorąc pod uwagę powyższe rozważania, długość każdej linii produkcyjnej powinna wynosić co najmniej 17 metrów (niezależnie od stanu korytarza głowicy linii i obszaru kanban końca linii), a szerokość powinna być większa niż 3 metry (maszyna do ustawiania materiały dwustronne).

Samsung /HANWHA SM482 plusSpecyfikacja maszyny PICK pick and place:

Hanwha Mounter SM482 Plus

Rozmiar PCB: 460(L) x 400(W)
Najmniejszy element: 01005 ~ 55mm (H 15mm)
Stacja Feida: 120ea/112ea
Prędkość montażu: 30 000 CPH
Przegląd produktu: Maszyna do umieszczania Hanwha SM482 Plus, rozmiar PCB: 460(L) x 400(W), najmniejszy element: 01005 ~ 55mm (H 15mm), stacja podajnika: 120 szt./112 szt., prędkość układania: 30 000 CPH, waga: 1600 kg.

Szybkie drukarki szablonowe SMT:

MODEL CNSMT-A5

Humanizowany projekt

● Szeroki zakres zastosowań i duża wszechstronność

● Unikalny automatyczny system czyszczenia typu spray

● Energooszczędne wycieranie i oszczędna struktura papieru

● Unikalny system przetwarzania obrazu

● Inteligentny tryb produkcji druku

● Zakres drukowania: 400*340mm/510*340mm

● Przyjęcie międzynarodowej, uniwersalnej, trójosiowej platformy łączącej UVW

● Rozmiar maszyny: 1220X1355X1500mm

● Opcje maszyny: funkcja dynamicznego cynowaniaautomatyczna funkcja wykrywania blokowania otworów w szabloniefunkcje automatycznego dozowania klejufunkcja informacji zwrotnej o nacisku ściągaczkiautomatyczna funkcja online MSE/SPIautomatyczna funkcja temperatury i wilgotności

Wysokiej jakości chińska marka CNSMT Reflow piekarnik - TSM800
