YAMAHA YSM20R Linia montażowa SMD GD450+ Drukarka szablonowa Smt

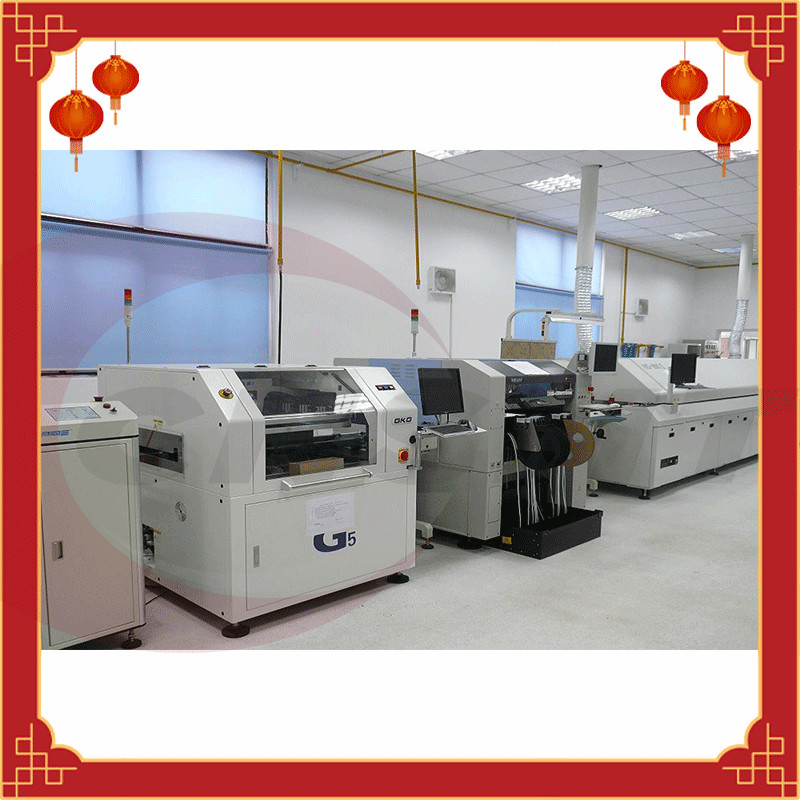

Linia montażowa YAMAHA YSM20R SMT
Podstawowa maszyna do układania serii YSM, która łączy wysoką prędkość i wszechstronność oraz osiąga najwyższy na świecie poziom możliwości układania wśród modeli tego samego poziomu*
Podstawowa maszyna do umieszczania z trzema „1” do osiągnięcia ostatecznego
Elastyczne wsparcie dla różnych zakładów produkcyjnych
Różne funkcje zapewniające stabilną produkcję
※: W porównaniu z możliwością umieszczania (CPH) tej samej maszyny do umieszczania na tym samym poziomie z pojedynczą belką/pojedynczą głowicą do układania w najlepszych warunkach.(Wyniki badania firmy w styczniu 2017 r.)
Maszyna do układania małych bloków Yamaha YSM10 parametry:
1. Docelowy rozmiar podłoża: dł.510 x szer.460 mm～dł.50 x szer.50 mm.Użyj opcjonalnych akcesoriów, może odpowiadać podłożu L610mm
2. Zdolność montażowa: Specyfikacja głowicy montażowej HM (10 dysz) Specyfikacja głowicy montażowej HM5 (5 dysz).46 000 CPH (w dobrych warunkach firmy) 31 000 CPH (w dobrych warunkach firmy)
3. Elementy do montażu: 03015～W55 x L100mm (*przejście W45mm do identyfikacji segmentacji), wysokość poniżej 15mm.※ Jeśli wysokość komponentu* przekracza 6,5 mm lub rozmiar komponentu* przekracza 12 mm x 12 mm, wymagana jest kamera wielowizyjna (konfiguracja opcjonalna)
4. Dokładność rozmieszczenia naszej firmy jest dobra (przy użyciu standardowych komponentów do oceny): ± 0,035 mm (± 0,025 mm) Cpk≧1,0 (3σ)
5. Ilość podajników, które można zainstalować: Stały stojak podajnika: 96 więcej (przeliczony na taśmę 8mm) tace: 15 typów
6. Specyfikacja mocy: trójfazowy AC 200/208/220/240/380/400/416V±10%50/60Hz
7. Źródło zasilania powietrzem: powyżej 0,45 MPa, czyste i suche
8. Wymiary: dł.1254 x szer.1440 x wys.1445mm
9. Masa ciała głównego: około 1270 kg
Cechy maszyny YAMAHA YSM10:
1. Jest to model podstawowy do montażu powierzchniowego o wydajności 46 000 CPH, aby osiągnąć świat ** na tym samym poziomie 1 belki i 1 głowicy pozycjonującej;
2. W porównaniu z poprzednimi modelami prędkość wzrosła o ponad 25%, osiągając najlepszą na świecie zdolność rozmieszczania na tym samym poziomie.Jest wyposażony w głowicę HM.Wykorzystuje nową kamerę skanującą, która poprawia zdolność reagowania na komponenty;
3. Elastyczne wsparcie zakładu produkcyjnego;
4. Uświadom sobie funkcję stabilnej produkcji;
5. Produkcja wielomodułowa o wysokiej elastyczności.
Szybkie drukarki szablonowe SMT:
GD450+
wprowadzenie szczegółów:
1. Precyzja drukarki pasty lutowniczej
Specjalny numeryczny model obliczeniowy GTS, powtarzalna dokładność pozycjonowania ±12,5 mikrona (±0,0005") @6 σ, Cp ≥ 2,0
2. Specjalna platforma regulacyjna do drukarki pasty lutowniczej HTGD
Specjalny mechanizm napędu modułu UVW o wysokiej sztywności GTS i mechanizm podnoszący w osi Z odwróconego trójkąta skutecznie poprawiają stabilność regulacji platformy, realizują ultra-dokładną transmisję przy regulacji mikroruchów i sprawiają, że maszyna spełnia wymagania wyższej precyzji drukowania.Konstrukcja jest prosta i niezawodna, a regulacja jest wygodna.Może szybko zrealizować automatyczną regulację wysokości podnoszenia igieł PIN płyt PCB o różnych grubościach.
3. Programowalny pływający samoregulujący silnik krokowy napędza głowicę drukującą drukarki pasty lutowniczej
Niezależne, bezpośrednio podłączone sterowanie silnikiem krokowym, wbudowany ** system kontroli ciśnienia, może dokładnie określić pierwotną wartość ciśnienia ssawy, bez uwzględniania typu, długości, wagi lub grubości listwy ssawy.Programowalny w celu uzyskania elastycznego procesu drukowania;Jest przeznaczony do różnych wymagań dotyczących ciśnienia przedniej i tylnej belki ssącej oraz stabilności podnoszenia, aby zapobiec wyciekowi pasty lutowniczej, a ostrze ma pewną elastyczną konstrukcję mocowania.Nacisk rakli, prędkość podnoszenia, prędkość drukowania i zakres drukowania są regulowane przez oprogramowanie i jest to dla klienta. Zapewnia różnorodne metody odkształcania w celu dostosowania do różnych płyt PCB o różnych wymaganiach dotyczących cyny, zapewniając klientom dobra platforma kontroli drukowania.
4. System pozycjonowania PCB maszyny drukarskiej HTGD
Płaski napęd pasowy, skutecznie poprawia wydajność i prędkość szyny prowadzącej;napęd silnika krokowego, programowalny do realizacji różnych prędkości i działań transportowych;nowa koncepcja szyny prowadzącej, bezproblemowa transmisja zapewniająca niezawodność transportu PCB;Adaptacyjna grubość płytki PCB, większy proces produkcyjny Wygodny;oprogramowanie może regulować ciśnienie i elastyczne ciśnienie boczne i może być wyposażone w ogólną próżnię w komorze ssącej na dole i wielopunktową próżnię częściową na dole.
5. System czyszczenia
Struktura automatycznego czyszczenia;wentylator o dużej mocy i generator podciśnienia Venturi do odkurzania;trzy metody czyszczenia na sucho, na mokro i próżniowo i można je dowolnie łączyć.Użytkownicy mogą ustawić cykl czyszczenia, czas i parametry prędkości zgodnie z rzeczywistymi potrzebami;długość Papier do wycierania jest uniwersalny, łatwy w demontażu i oszczędza zasoby;miękka i odporna na zużycie gumowa płytka do wycierania, dokładnie czyszczona i łatwa do demontażu.
6. Wysoce elastyczny system mocowania ramy z siatki stalowej
Realizujemy druk ramek sitowych o różnych rozmiarach (370mm x 470mm~737mm x 737mm) i realizujemy szybką zmianę modeli w procesie produkcyjnym;automatyczne pozycjonowanie w kierunku Y.
7. Elektryczny system sterowania
Zastosowanie samodzielnie opracowanych modułowych układów scalonych jest bezpieczne i łatwe w utrzymaniu;Najbardziej zaawansowany przemysłowy system sterowania w branży może być wykorzystany do modyfikacji parametrów maszyny podczas ruchu.
8. Obraz i układ optyczny drukarki pasty lutowniczej
Nowy system ścieżki optycznej - jednorodne światło pierścieniowe i światło koncentryczne o wysokiej jasności, w połączeniu z funkcją nieskończonej regulacji jasności, sprawia, że wszystkie rodzaje punktów znakowania mogą być dobrze zidentyfikowane (w tym nierówne punkty znakowania), odpowiednie do cynowania, miedź- platerowane, złocone, cynowane, FPC i inne rodzaje płytek PCB o różnych kolorach.Czterokierunkowe źródło światła jest regulowane, jednocześnie podświetlana jest soczewka telecentryczna, stalowa siatka i płytka PCB.
9. Prosty i łatwy w użyciu graficzny interfejs obsługi w języku chińskim/angielskim dla drukarki pasty lutowniczej
Korzystaj z systemu operacyjnego Windows XP i niezależnie opracowanego graficznego interfejsu człowiek-maszyna: szczególnie w celu nawigacji po plikach programów, co jest wygodne dla wszystkich operatorów, aby szybko zapoznać się z obsługą;Przełączanie w stylu chińskim/angielskim w menu, dziennik operacji, rejestr błędów/autodiagnostyka błędów/analiza błędów monit/alarm świetlny i inne funkcje sprawiają, że obsługa jest prosta i wygodna.
10. Kontrola jakości druku pasty lutowniczej 2D i analiza SPC
Funkcja 2D może szybko wykryć słabe problemy z drukowaniem, takie jak offset, mała puszka, brakujące drukowanie, a nawet cyna, a punkty wykrywania można dowolnie zwiększać;Oprogramowanie SPC może analizować indeks CPK maszyny za pomocą próbki pobranej przez maszynę, aby zapewnić jakość druku
| Parametry PCB automatycznej maszyny do druku wizyjnego | |
| *Duży rozmiar planszy (X x Y) | 450mm x 320mm |
| *Mały rozmiar tablicy (X x Y) | 50mm x 50mm |
| Grubość PCB | 0,4 mm ~ 6 mm |
| Wypaczanie | Maks.Przekątna PCB 1% |
| *Duża waga deski | 6 kg |
| Prześwit od krawędzi płyty | Kształt do 3 mm |
| *Duży prześwit dolny | 16mm |
| Prędkość transmisji | 1500 mm/s (maks.) |
| Wysokość transmisji od ziemi | 900±40mm |
| Kierunek toru przenośnika | Lewo-prawo, prawo-lewo, lewo-lewo, prawo-prawo |
| metoda transferu | Szyna transportowa jednosekcyjna (opcja: szyna trójsekcyjna) |
| Metoda mocowania PCB | Górny równoległy czterostronny mechanizm płyty dociskowej z rzędami jest spłaszczony, oprogramowanie może regulować elastyczny nacisk boczny, dolną wielopunktową częściową próżnię lub całą próżnię wnęki ssącej, podłoże blokujące krawędź jest dokręcone (opcja) |
| Metoda podparcia płyty | Bęben magnetyczny, blok konturowy, specjalny uchwyt obrabianego przedmiotu, Grid-Lok (opcja) |
| Parametry drukowania automatycznej drukarki wizyjnej | |
| Głowica drukująca | Dwa niezależne, bezpośrednio połączone napędy silnikowe, głowica napędu pneumatyczno-elektrycznego (opcja), głowica drukująca w pętli zamkniętej (opcja) |
| Rozmiar ramki szablonu | 420mm x 500mm~737mm x 737mm |
| *Duży obszar drukowania (X x Y) | 450mm x 320mm |
| Typ skrobaka | Ściągaczka stalowa / ściągaczka gumowa (kąt 45°/55°/60° w zależności od wybranego procesu drukowania) |
| Długość skrobaka | 220mm~500mm |
| Wysokość skrobaka | 65±1mm |
| Grubość ostrza | 0,25 mm Diamentowa powłoka węglowa |
| Tryb drukowania | Drukowanie pojedynczej lub podwójnej rakli |
| Długość rozformowania | 0,02 mm do 12 mm |
| Szybkość drukowania | 6 mm/s do 200 mm/s |
| Ciśnienie drukowania | 0,5 kg do 10 kg |
| Plan drukowania | ±200 mm (od środka) |
| Parametry obrazu automatycznej drukarki wizyjnej | |
| Pole widzenia obrazu (FOV) | 6,4 mm x 4,8 mm |
| Zakres regulacji platformy | X, Y: ±7,0 mm, : ±2,0°. |
| Typ punktu odniesienia | Standardowy punkt odniesienia kształtu (patrz norma SMEMA), teren/otwór |
| System kamer | Oddzielna kamera, oddzielny system wizyjny obrazowania góra/dół, pozycjonowanie dopasowania geometrycznego |
| Parametry wydajności automatycznej maszyny do druku wizyjnego | |
| Dokładność powtarzania kalibracji obrazu | ±12,5 mikrona (±0,0005") @6 σ, Cp jest większe lub równe 2,0 |
| Powtarzalność druku | ±25 mikronów (±0,001") @6 σ, Cp jest większe lub równe 2,0 |
| czas obiegu | Mniej niż 7,5s |
| Zmienić czas | Mniej niż 5 minut |
| Hetian Goode Wyposażenie maszyn drukarskich | |
| wymaganie mocy | AC220V±10%, 50/60HZ, 15A |
| Wymagania dotyczące sprężonego powietrza | 4 ~ 6 kg / cm2, rura o średnicy 10,0 |
| system operacyjny | Windows XP |
| wymiar fizyczny | 1150mm x 1440mm x 1480mm |
| Ciężar maszyny | 1000 kg |
| Moduł kontroli temperatury i wilgotności (opcja) | |
| Temperatura otoczenia | 23±3℃ |
| Wilgotność względna | 45～70%RH4 |
Wysokiej jakości chińska marka CNSMT Reflow piekarnik - TSM800
| Model | TSM-0802/DS-800 | TSM-1003/DS-1000 | TSM-1204/DS-1200 | TSM-0802D/DS-800D | TSM-1003D/DS-1000D | TSM-1204D/DS-1200D |
| TSM-0802-N | TSM-1003-N | TSM-1204-N | TSM-0802D-N | TSM-1003D-N | TSM-1204D-N | |
| TSM-0802-X | TSM-1003-X | TSM-1204-X | TSM-0802D-X | TSM-1003D-X | TSM-1204D-X | |
| TSM-0802-NX | TSM-1003-NX | TSM-1204-NX | TSM-0802D-NX | TSM-1003D-NX | TSM-1204D-NX | |
| Specyfikacja maszyny | ||||||
| Rozmiar: L * W * H | 5250*1420*1520 | 6570*1420*1520 | 7735*1420*1520 | 5250*1635*1520 | 6570*15201635* | 7735*1635*1520 |
| Waga (kg) | 2650/2950 | 2850/3150 | 3050/3350 | 2950/3250 | 3150/3450 | 3350/3650 |
| Strefa temperaturowa | Góra 8. Dół 8/ długość3070 | Góra 10.Dół 10/długość3890 | Góra 12. Dół 12/ długość 4650 | Góra 8. Dół 8/ długość 3070 | Góra 10. Dół 10/ długość 3890 | Góra 12. Dół 12/długość 4650 |
| Liczba zimnych stref | Tbp2.Dolny 0/ | Góra3.DółO/ | Góra4.DółO/ | Góra2.DółO/ | Pierwsza 3.Spód./ | Góra4.DółO/ Góra4.Dół4 |
| TOP2.Dół 2 | Pierwsza 3.Statki | Góra4.Dół4 | Top2.Dół 2 | 1pz3.Statki | ||
| Struktura płyty rektyfikacyjnej strefy grzewczej | Gruba płyta aluminiowa | |||||
| Metoda chłodzenia | Chłodzenie powietrzem w szklarni / chłodzenie zimną wodą | |||||
| Układ sterowania | ||||||
| wymaganie mocy | 30 380V 50Hz | |||||
| Całkowita moc | 64KW/67KW | 80KW/83KW | 93KW/97KW | 64KW/67KW | 80KW/83KW | 93KW/97KW |
| Uruchomienie, normalna moc robocza | 30KW 9KW | 36KW 10KW | 40KW 11KW | 30KW 11KW | 36KW 12,5KW | 40KW 14KW |
| 32KW 10KW | 38KW 11KW | 42KW 12KW | 32KW 12KW | 35KW 13,5KW | 42KW 15KW | |
| Czas ogrzewania | Około 25 minut | |||||
| Dokładność temperatury | ±1°C | |||||
| Metoda kontroli temperatury | Sterowanie PID w pętli zamkniętej + napęd SSR | |||||
| PCBBoczna różnica temperatur | ±1,5 °C | |||||
| Przechowywanie parametrów procesu | Automatycznie zapisuj różne operacje i zapisy alarmów + obsługa ręczna, aby zapisać różne ustawienia parametrów procesu | |||||
| Nieprawidłowy alarm | Standardowe odchylenie temperatury, odchylenie prędkości i awaria klimatyzacji, dźwiękowy i świetlny alarm awarii zasilania sieciowego | |||||
| Alarm poza pokładem | Standardowa funkcja alarmu zewnętrznego | |||||
| System transportu | ||||||
| Struktura kolejowa | Ogólnie dwustopniowy | |||||
| Struktura łańcucha | Pojedyncza klamra 35B z żebrem i pinem niklowany łańcuszek ze stali manganowej | |||||
| Maksymalna szerokość płyty | 400mm (opcjonalnie 610mm) | 2-280mm (opcjonalnie 2-300mm) | ||||
| Zakres regulacji szerokości szyny | 50-400mm (opcjonalnie 50-610mm) | 50-280mm (opcjonalnie 50-300mm) | ||||
| Kierunek transportu | L do R Opcjonalne R do L) | |||||
| Szyna stała forma | Naprawiono przód, opcjonalnie tył stały | Szyna nr 1 i szyna nr 4 są zamocowane, opcjonalnie można zamocować inne dwie szyny. | ||||
| Prędkość transportu | 400 〜2000 mm/min | |||||
| Wysokość płyty transportowej | 900±15mm | |||||
| Automatyczny system smarowania | Standardowe automatyczne napełnianie smaru i funkcja ręcznego napełniania | |||||
| System azotowy | ||||||
| Zużycie azotu | 20-25m3/godz.@300-1000ppm | 25-30m3/godz.@300-10OOppm | ||||
