AC 200V YSM20W YAMAHA SMD Linia montażowa 95000CPH Oszczędność energii

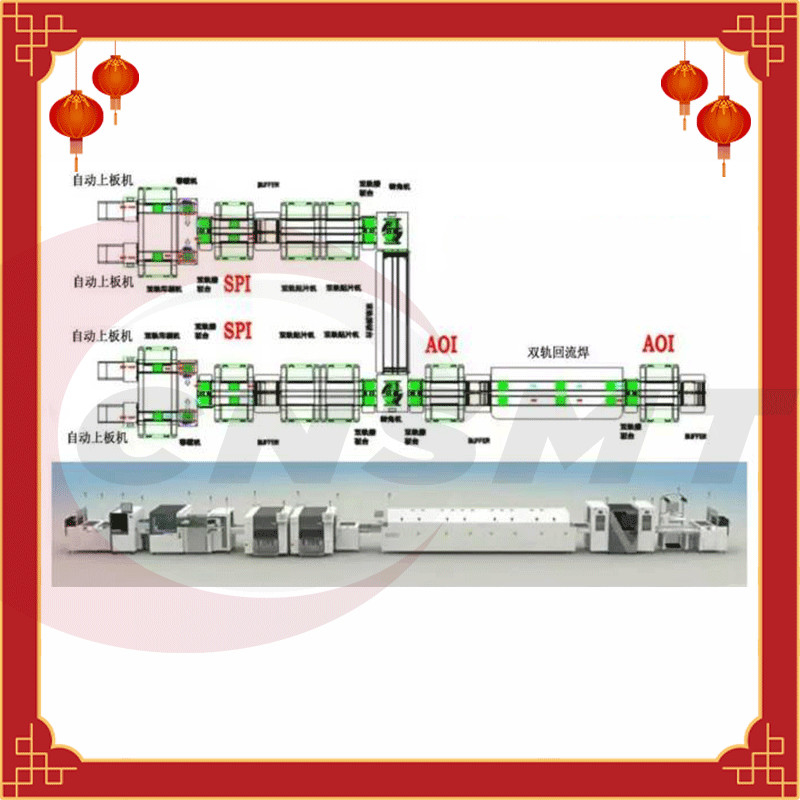

Linia montażowa YAMAHA YSM20R SMT
1. Niektóre szczegółowe wymagania dotyczące układu fabryki SMT
Po ustaleniu ogólnej orientacji linii produkcyjnej należy rozważyć niektóre szczegółowe wymagania dotyczące produkcji wyposażenia linii produkcyjnej SMT, a następnie można określić dokładną orientację linii produkcyjnej SMT oraz orientację innych urządzeń pomocniczych.
Przede wszystkim rzeczy pomocnicze wymagane przez linię produkcyjną SMT i wymagania dotyczące orientacji dla każdego obszaru:
a.Miejsce ustawienia gaśnic: gaśnice należy rozmieścić wokół słupów oraz wokół warsztatu SMT i umieścić zgodnie z wymogami przepisów przeciwpożarowych.
b.Obszar umieszczenia wózka regałowego: Wózek regałowy służy do produkcji linii produkcyjnej SMT i wymiany danych przy zmianie modelu.W celu ułatwienia produkcji i zwiększenia siły wymiany materiału najlepiej umieścić wózek regałowy w pobliżu maszyny do układania.
C.Obszar umieszczenia stołu przygotowania materiału: Stół przygotowania materiału służy głównie do przygotowania materiałów w procesie produkcyjnym i prac związanych z przygotowaniem danych przed zmianą modelu.Dlatego stół do przygotowania materiału powinien znajdować się w pobliżu maszyny do układania, najlepiej razem z wózkiem regałowym.Wygodne jest umieszczanie materiału bezpośrednio na wózku regałowym po przygotowaniu materiału.
D.Pole ustawienia stolika stacji druku: Stół stacji druku służy do rozmieszczania elementów pomocniczych maszyny drukarskiej w produkcji, takich jak papier do wycierania, pasta lutownicza, alkohol itp., należy umieścić w sąsiedztwie maszyny drukującej dla łatwego dostępu i użytkowania.Moc produkcyjna.
mi.Obszar umieszczania pasty lutowniczej: Obszar umieszczania pasty lutowniczej obejmuje lodówkę do przechowywania pasty lutowniczej, mikser pasty lutowniczej, szafkę do podgrzewania pasty lutowniczej itp., które można umieścić wokół kolumny lub w stałym obszarze wokół warsztatu, zgodnie z wymagania warsztatu.Jednak operatorzy powinni łatwo wybierać i umieszczać.
F.Obszar kontroli wizualnej i obszar naprawy za piecem: Aby ułatwić kontrolę wzrokową i naprawę półproduktów po lutowaniu rozpływowym, za piecem zazwyczaj umieszcza się mały stolik do kontroli wizualnej i naprawy za piecem.
g.Obszar umieszczania ekranu: Obszar umieszczania ekranu obejmuje szafkę do umieszczania ekranu, maszynę do czyszczenia ekranu, narzędzia do kontroli ekranu itp., które są używane do przechowywania, czyszczenia i kontroli napięcia ekranu.Jednocześnie obszar powinien być jak najbardziej dogodny Pobieranie i umieszczanie szablonów w produkcji.
h.Obszar składowania odpadów: Odpady w produkcji pochodzą głównie z dwóch części, jedna to bezpyłowy papier używany w operacji drukowania, a druga to taca na odpady i taśma na odpady spowodowane wymianą danych.Odpady wytworzone w tych dwóch częściach należy umieszczać oddzielnie i specjalnie odzyskiwać, zwłaszcza odpady wykorzystywane przez prasę drukarską.W związku z tym obszar odpadu można umieścić wokół prasy drukarskiej lub maszyny do układania, lub też można ustawić obszar odkładania odpadów obok kolumny w celu oddzielnego umieszczenia.
i.Obszar rozmieszczania Kanban: SMT Kanban obejmuje Kanban produkcyjny i Kanban zarządzania jakością itp., które można zebrać i umieścić przy wejściu i wyjściu z warsztatu, a Kanban stanu produkcji linii produkcyjnej jest ustalany na początku każdego linia produkcyjna w celu ułatwienia kontroli przez producenta i operatora.Bądź na bieżąco z aktualnym stanem produkcji i jakości warsztatu SMT.
J.Obszar lokowania produktu: Wytworzony produkt składa się z dwóch części, produktów i półproduktów.Te dwie części powinny być rozdzielone i ściśle oddzielone, aby uniknąć nieporządku.
k.Obszar przechowywania części zamiennych SMT: Części zamienne SMT obejmują dysze, silniki, paski, cylindry itp. i powinny być umieszczone w specjalnym obszarze, aby ułatwić dostęp podczas produkcji.
l.Obszar temperatury i wilgotności: Aby lepiej zrozumieć warunki temperatury i wilgotności w warsztacie SMT, w zależności od wielkości obszaru warsztatu, skonfiguruj odpowiednio kilka obszarów pomiaru temperatury i wilgotności, zwykle umieszczonych na filarach lub ścianach wokół linii produkcyjnej .
m.Obszar roboczy warsztatu SMT: Pozwól wykwalifikowanemu personelowi inżynieryjnemu i kadrze zarządzającej pracować na miejscu w warsztacie SMT, aby umiejętności i problemy z zarządzaniem napotkane podczas produkcji można było rozwiązać na czas, aby zapewnić płynne działanie linii produkcyjnej SMT.
n.Miejsce na środki antystatyczne: Osoby, które wchodzą do warsztatu SMT, muszą mieć miejsce na środki antystatyczne.Obszar można wytyczyć przy drzwiach warsztatu, łącznie z wymianą odzieży elektrostatycznej, butów, czapek oraz szafki każdego pracownika.Ponadto przy wejściu do warsztatu SMT należy wyznaczyć obszar przeznaczony do testowania pierścienia elektrostatycznego, aby każdy pracownik mógł wykonać test pierścienia elektrostatycznego i zapisać wyniki testu przed pójściem do pracy.
2. Podsumowanie
Jeśli chodzi o rozplanowanie fabryki SMT i podział obowiązków personelu dla linii produkcyjnej SMT, należy również wziąć pod uwagę różne czynniki, takie jak wymagania procesowe produktu, wartość wyjściowa produktu i wydajność sprzętu.Planuj zgodnie ze stanem faktycznym!
YAMAHA YYSM20Wspecyfikacja:
1. Może skutecznie obsługiwać różne formy produkcji w dużym zakresie
2. Posiada najszybszy na świecie uniwersalny montaż powierzchniowy 95000CPH* na tym samym poziomie produktów
3. Pojedyncza głowica pozycjonująca zapewnia jednocześnie dużą prędkość i wszechstronność, zapewniając idealne rozwiązanie
4. Szeroka gama komponentów może być montowana i specyficzna realizacja „Nieograniczonej ekspansji” (nieograniczona ekspansja)
5. Wiele funkcji w standardowej konfiguracji w celu zapewnienia wysokiej jakości rozmieszczenia · Wysoce elastyczne urządzenie podające
6. Obsługuj transport dwutorowy
| YAMAHA YSM20W |
| Rozmiar tablicy docelowej: dwustopniowy model przenośnika (tylko dla modeli z dwoma belkami na osi X) |
| Wysyłając jedną kartę: L810×W724 do L50×W50 |
| Przy przenoszeniu dwóch desek: L380×W724 ～ L50×W50 |
| Model jednoszynowy: L810×W742 ～ L50×W50 |
| Model dwutorowy: L810×W356 ～ L50×W50 |
| Model dwutorowy transmitujący różne szerokości: L810×W662 |
| Zdolność montażowa: szybka uniwersalna (HM) głowica montażowa × 290 000CPH (w najlepszych warunkach naszej firmy) |
| Dokładność montażu: ± 0,035 mm (± 0,025 mm) Cpk≧1,0 (3σ) |
| Głowica pozycjonująca YAMAHA Yamaha YSM20, komponenty, które można umieścić: |
| Uniwersalna głowica szybkoobrotowa (HM): 03015～45×45mm L100mm, wysokość poniżej 15mm |
| ※ W zależności od wysokości i rozmiaru komponentu może być wymagana kamera wielowizyjna (konfiguracja opcjonalna) |
| Wózki do jednorazowego tankowania: do 128 (zamienione taśmą 8mm) |
| Zmieniacz palet: 30 arkuszy (typ stały) 10 arkuszy (typ wózka) |
| Specyfikacja zasilania: trójfazowy AC 200/208/220/240/380/400/416V ±10% 50/60Hz |
| Źródło powietrza nawiewanego: powyżej 0,45 MPa, ciche i suche |
| Wymiary: L 1374×W 1857×H1445mm (z wyjątkiem występów) |
| Waga około 2100 kg |
| Produkty YAMAHA Yamaha YSM20 do regularnego mocowania |
| 1. Światła LED: żarówki LED, reflektory LED, światła samochodowe LED, lampy sufitowe LED itp. |
| 2. Kategoria oświetlenia: listwa świetlna LED do spryskiwaczy ścian, tuba cyfrowa, tuba barierowa, światło tęczowe LED itp. |
| 3. Ekrany: wyświetlacze do montażu powierzchniowego LED, moduły LED itp. |
| 4. Oświetlenie LED o dużej mocy: tunele LED, oświetlenie uliczne, reflektory, światła samochodowe, lampy biurkowe LED, samoloty 1W ~ 3W, powierzchnie sferyczne, bimodalne diody LED itp. |
| 5. Produkty elektroniczne: płyty główne komputerowe, płyty główne MP3, płyty główne zasilaczy, płyty zasilające do oświetlenia LED, zasilacze LED, sterowniki LED, moduły LED, wyświetlacze LED itp. |
| 6. Nadaje się do produktów LED w rozmiarze 810X490MM, dronów i innych produktów z zaawansowanej technologii |
| Charakterystyka zużycia energii YAMAHA |
| Maszyna do układania serii YSM wykorzystuje najnowszą technologię, a zasilanie całej maszyny wynosi 1,1 kilowata. |
| Na przykład zużycie energii elektrycznej w przemyśle wynosi 1 juan/kWh i jest obliczane przy pracy 24 godziny na dobę, a jednostką obliczeniową jest 5 lat. |
| Moc maszyny do układania to 1,1 kW 1,1×24×365×5 lat |
Szybkie drukarki szablonowe SMT:
MODEL CNSMT-A5
Humanizowany projekt
● Szeroki zakres zastosowań i duża wszechstronność
● Unikalny automatyczny system czyszczenia typu spray
● Energooszczędne wycieranie i oszczędna struktura papieru
● Unikalny system przetwarzania obrazu
● Inteligentny tryb produkcji druku
● Zakres drukowania: 400*340mm/510*340mm
● Przyjęcie międzynarodowej, uniwersalnej, trójosiowej platformy łączącej UVW
● Rozmiar maszyny: 1220X1355X1500mm
● Opcje maszyny: funkcja dynamicznego cynowaniaautomatyczna funkcja wykrywania blokowania otworów w szabloniefunkcje automatycznego dozowania klejufunkcja informacji zwrotnej o nacisku ściągaczkiautomatyczna funkcja online MSE/SPIautomatyczna funkcja temperatury i wilgotności
Wysokiej jakości chińska marka CNSMT Reflow piekarnik - TSM800
| Model | TSM-0802/DS-800 | TSM-1003/DS-1000 | TSM-1204/DS-1200 | TSM-0802D/DS-800D | TSM-1003D/DS-1000D | TSM-1204D/DS-1200D |
| TSM-0802-N | TSM-1003-N | TSM-1204-N | TSM-0802D-N | TSM-1003D-N | TSM-1204D-N | |
| TSM-0802-X | TSM-1003-X | TSM-1204-X | TSM-0802D-X | TSM-1003D-X | TSM-1204D-X | |
| TSM-0802-NX | TSM-1003-NX | TSM-1204-NX | TSM-0802D-NX | TSM-1003D-NX | TSM-1204D-NX | |
| Specyfikacja maszyny | ||||||
| Rozmiar: L * W * H | 5250*1420*1520 | 6570*1420*1520 | 7735*1420*1520 | 5250*1635*1520 | 6570*15201635* | 7735*1635*1520 |
| Waga (kg) | 2650/2950 | 2850/3150 | 3050/3350 | 2950/3250 | 3150/3450 | 3350/3650 |
| Strefa temperaturowa | Góra 8. Dół 8/ długość3070 | Góra 10.Dół 10/długość3890 | Góra 12. Dół 12/ długość 4650 | Góra 8. Dół 8/ długość 3070 | Góra 10. Dół 10/ długość 3890 | Góra 12. Dół 12/długość 4650 |
| Liczba zimnych stref | Tbp2.Dolny 0/ | Góra3.DółO/ | Góra4.DółO/ | Góra2.DółO/ | Pierwsza 3.Spód./ | Góra4.DółO/ Góra4.Dół4 |
| TOP2.Dół 2 | Pierwsza 3.Statki | Góra4.Dół4 | Top2.Dół 2 | 1pz3.Statki | ||
| Struktura płyty rektyfikacyjnej strefy grzewczej | Gruba płyta aluminiowa | |||||
| Metoda chłodzenia | Chłodzenie powietrzem w szklarni / chłodzenie zimną wodą | |||||
| Układ sterowania | ||||||
| wymaganie mocy | 30 380V 50Hz | |||||
| Całkowita moc | 64KW/67KW | 80KW/83KW | 93KW/97KW | 64KW/67KW | 80KW/83KW | 93KW/97KW |
| Uruchomienie, normalna moc robocza | 30KW 9KW | 36KW 10KW | 40KW 11KW | 30KW 11KW | 36KW 12,5KW | 40KW 14KW |
| 32KW 10KW | 38KW 11KW | 42KW 12KW | 32KW 12KW | 35KW 13,5KW | 42KW 15KW | |
| Czas ogrzewania | Około 25 minut | |||||
| Dokładność temperatury | ±1°C | |||||
| Metoda kontroli temperatury | Sterowanie PID w pętli zamkniętej + napęd SSR | |||||
| PCBBoczna różnica temperatur | ±1,5 °C | |||||
| Przechowywanie parametrów procesu | Automatycznie zapisuj różne operacje i zapisy alarmów + obsługa ręczna, aby zapisać różne ustawienia parametrów procesu | |||||
| Nieprawidłowy alarm | Standardowe odchylenie temperatury, odchylenie prędkości i awaria klimatyzacji, dźwiękowy i świetlny alarm awarii zasilania sieciowego | |||||
| Alarm poza pokładem | Standardowa funkcja alarmu zewnętrznego | |||||
| System transportu | ||||||
| Struktura kolejowa | Ogólnie dwustopniowy | |||||
| Struktura łańcucha | Pojedyncza klamra 35B z żebrem i pinem niklowany łańcuszek ze stali manganowej | |||||
| Maksymalna szerokość płyty | 400mm (opcjonalnie 610mm) | 2-280mm (opcjonalnie 2-300mm) | ||||
| Zakres regulacji szerokości szyny | 50-400mm (opcjonalnie 50-610mm) | 50-280mm (opcjonalnie 50-300mm) | ||||
| Kierunek transportu | L do R Opcjonalne R do L) | |||||
| Szyna stała forma | Naprawiono przód, opcjonalnie tył stały | Szyna nr 1 i szyna nr 4 są zamocowane, opcjonalnie można zamocować inne dwie szyny. | ||||
| Prędkość transportu | 400 〜2000 mm/min | |||||
| Wysokość płyty transportowej | 900±15mm | |||||
| Automatyczny system smarowania | Standardowe automatyczne napełnianie smaru i funkcja ręcznego napełniania | |||||
| System azotowy | ||||||
| Zużycie azotu | 20-25m3/godz.@300-1000ppm | 25-30m3/godz.@300-10OOppm | ||||
