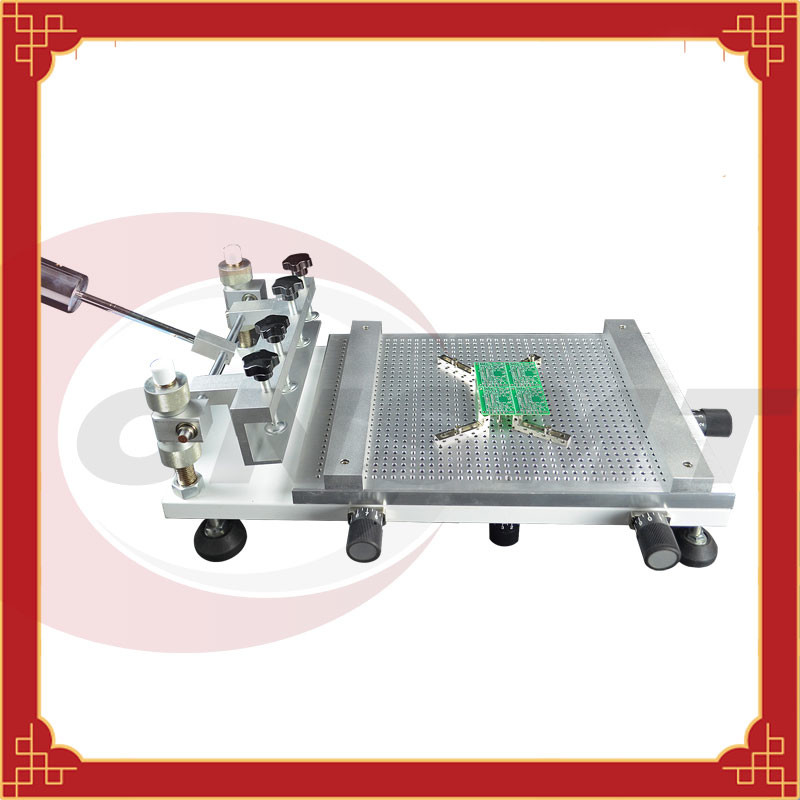

Ręczna pasta lutownicza Wzornik do lutowania PCB Drukarka szablonowa do lutowania 320 * 450 mm

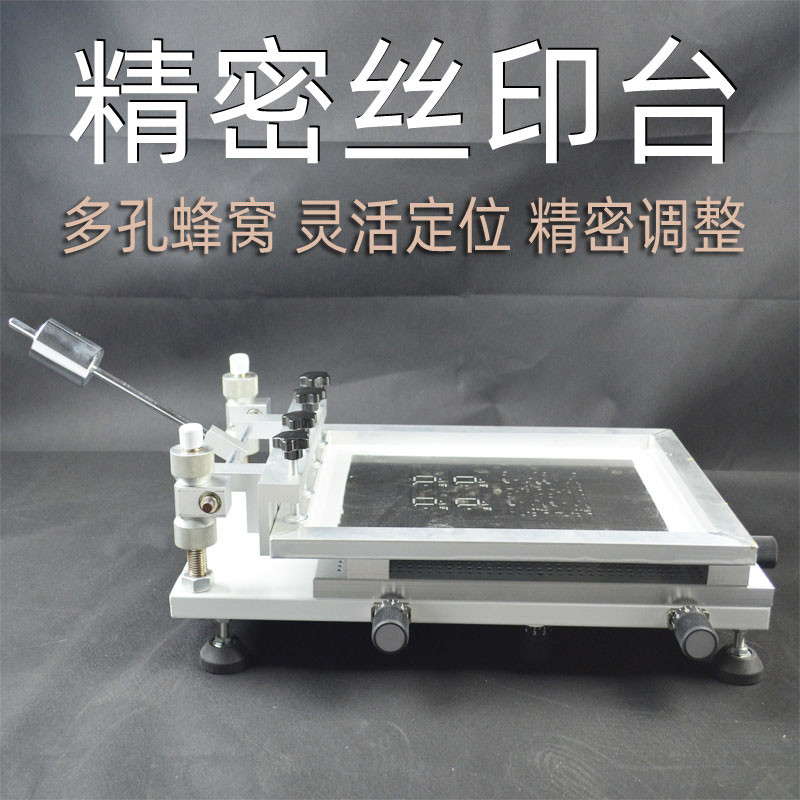

Precyzyjny stół do sitodruku, drukarka ręczna, ręczna maszyna do sitodruku SMT
[Nazwa produktu]: Ręczna maszyna do sitodruku SMT
[Marka produktu]: CNSMT
[Materiał produktu]: stop aluminium
[Opis produktu]: Precyzyjny stół do sitodruku, drukarka ręczna, ręczna maszyna do sitodruku SMT
[Waga produktu]: około 30 KG
[Wymiary]: 600*330*230 (mm)
[Dotyczy modeli]: Nadaje się do druku PCB
| Specyfikacja produktu: |
| Nazwa produktu: Precyzyjna stacja do sitodruku |
| Maksymalny rozmiar druku: 280mm×400mm |
| Prędkość drukowania: sterowanie ręczne |
| Regulacja stołu roboczego w pionie i poziomie: 10mm |
| Powtarzalność: ± 0,01 mm |
| Wymiary: 600mm×330mm×230mm |
| Akcesoria w zestawie: 5 podstaw pozycjonujących w kształcie litery L, nasadka pozycjonująca (1,0, 1,5, 2,0, 2,5, 3,0, 3,5, 4,0) dla każdej specyfikacji, po 5, łącznie 35;3. 20 kołków pozycjonujących płyty górnej |
| Rozmiar stołu: 320 mm × 450 mm |
| Maksymalny rozmiar ramki ekranu: 420mm×520mm |
| Grubość druku: 0-80mm |
| Wysokość stołu drukarskiego: 230mm |
| Metoda pozycjonowania: kształt i otwór referencyjny |
| Waga: 30 kg |
Proces produktu
Profesjonalny projekt, precyzyjna produkcja, pięć głównych cech produktu, łatwa obsługa, wysoka powtarzalność, pomagają obniżyć koszty sprzętu.
Produkcja Seiko
Solidny i trwały
Stół linii papilarnych wykonany jest z wysokiej jakości płyty ze stopu aluminium, która jest precyzyjnie obrabiana przez CNC.Precyzyjnie obrobione części są napędzane standardowymi łożyskami, a bardzo sztywne, spawane obrabiane maszynowo podwozie zapewnia płynne drukowanie i brak deformacji.
Niezawodne drukowanie;uniwersalna płyta dolna o strukturze plastra miodu, ruchomy ruchomy blok podtrzymujący naparstek, elastyczne pozycjonowanie PCB, mocna i stabilna, trwała.
B Opłacalne i oszczędzające koszty sprzętu
Ta maszyna nadaje się do produkcji małoseryjnej i obróbki urządzeń drukarskich, ręcznego załadunku, pozycjonowania, drukowania, podnoszenia i czyszczenia sita itp. Jest łatwiejsza w obsłudze niż zwykłe stoły do ręcznego drukowania i tańsza niż półautomatyczne maszyny drukarskie.
C jest łatwy w obsłudze, ręczne dostrajanie, wygodny i szybki?
Regulacja jest wygodna i ręczna.Metoda kalibracji wykorzystuje ruch szablonu w połączeniu z korektą dostrajania osi X, Y ± 5 mm platformy drukowania, co jest wygodne i szybkie.Wspornik szablonu przyjmuje spiralny pręt śrubowy do regulacji wysokości w górę iw dół, co jest wygodne do kontrolowania grubości PCB i cyny drukarskiej.Ilość pasty.
D Dokładne drukowanie
Wysoka powtarzalność i niski wskaźnik błędów
Wzornik stołu drukarskiego można obracać o 45 stopni, a powtarzalność jest niezwykle wysoka, porównywalna z maszyną, co znacznie zmniejsza liczbę błędów i minimalizuje problemy związane z niewspółosiowością, zapadaniem się, mniejszym drukowaniem i przyczepnością.
E, można dostosować do fabrycznej sprzedaży bezpośredniej
Fabryczna sprzedaż bezpośrednia, różne rozmiary modeli mogą być wykonane zgodnie z różnymi rozmiarami płytek PCB klientów, aby spełnić indywidualne potrzeby klientów.
Cechy:
Ten stół do ręcznego drukowania jest przeznaczony głównie do drukowania jednostronnego i dwustronnego na płytce drukowanej z pastą lutowniczą lub czerwonym klejem.Platforma robocza wykonana jest z wysokiej jakości aluminiowych otworów pozycjonujących o strukturze plastra miodu.Podstawa wykonana z pogrubionej blachy stalowej oraz wycinana laserowo i sterowana numerycznie.Jest mocny, stabilny i trwały.
1. Pozycjonowanie płytki drukowanej wykorzystuje kołki pozycjonujące, stałe pręty i stałe operacje płytowe, co jest wygodne do pozycjonowania i zapewnia dokładność powtarzanych operacji.
2. Metoda korekty przesuwana jest przez siatkę stalową i połączona z dokładną regulacją i korektą osi X i Y platformy drukarskiej, co jest wygodne i szybkie.
3. Nowo zaprojektowana funkcja regulacji kąta kierunku osi X, co znacznie skraca czas korekcji.
4. Wspornik z siatki stalowej przyjmuje spiralny pręt śrubowy, który może regulować wysokość w górę iw dół, co jest wygodne do kontrolowania grubości płytki drukowanej i ilości drukowanej pasty lutowniczej.
5. Sito druku jest mocowane za pomocą czterech pokręteł z płytą dociskową, szybkie i mocne, można obracać o 45 stopni, a powtarzalność jest niezwykle wysoka.
