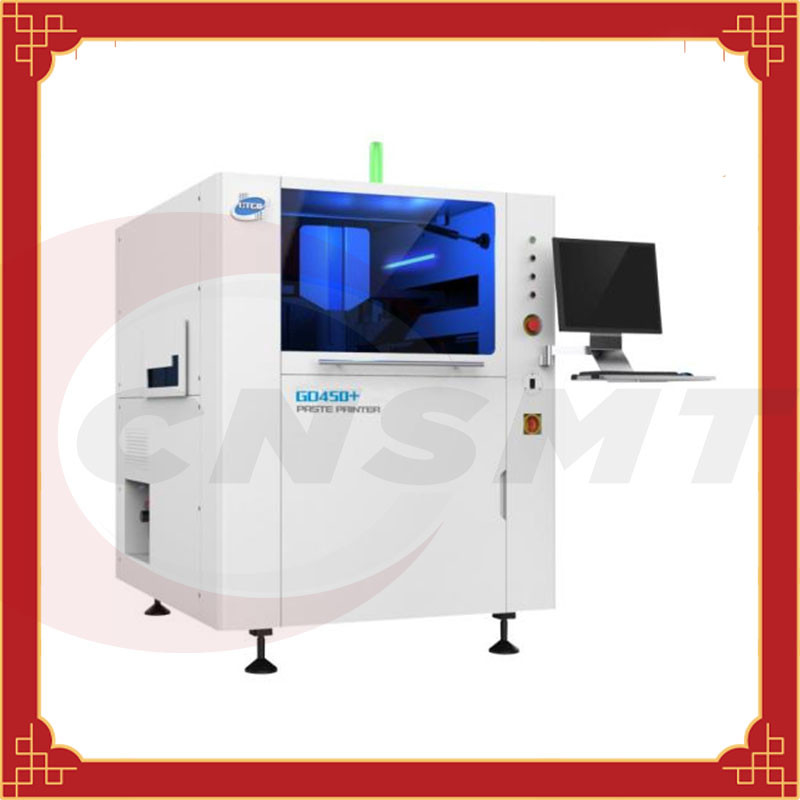

W pełni automatyczna drukarka szablonowa SMT GD450 + HTGD do płytki PCB
Automatyczna maszyna drukarska GD450+, drukarka szablonowa HTGD GD450, pełna automatyka
[Nazwa produktu]: Automatyczna maszyna drukarska GD450+
[Marka produktu]: CNSMT
[Materiał produktu]: stal nierdzewna/tworzywo sztuczne
[Opis produktu]:
Drukarka szablonowa HTGD GD450, w pełni automatyczna
| * Duży rozmiar planszy (X x Y) | 450mm x 320mm |
| * Mały rozmiar płyty (X x Y) | 50mm x 50mm |
| Grubość PCB | 0,4 mm ~ 6 mm |
| Wypaczanie | Maks.Przekątna PCB 1% |
| * Duża waga deski | 6 kg |
| Prześwit od krawędzi płyty | Kształt do 3 mm |
| * Duży prześwit dolny | 16mm |
| Prędkość transmisji | 1500 mm/s (maks.) |
| Wysokość transmisji od ziemi | 900±40mm |
| Kierunek toru przenośnika | Lewo-prawo, prawo-lewo, lewo-lewo, prawo-prawo |
| metoda transferu | Szyna transportowa jednosekcyjna (opcja: szyna trójsekcyjna) |
| Metoda mocowania PCB | Górny równoległy czterostronny mechanizm płyty dociskowej z rzędami jest spłaszczony, oprogramowanie może regulować elastyczny nacisk boczny, dolną wielopunktową częściową próżnię lub całą próżnię wnęki ssącej, podłoże blokujące krawędź jest dokręcone (opcja) |
| Metoda podparcia płyty | Bęben magnetyczny, blok konturowy, specjalny uchwyt obrabianego przedmiotu, Grid-Lok (opcja) |
| Parametry drukowania automatycznej maszyny drukarskiej SMT | |
| Głowica drukująca | Dwa niezależne, bezpośrednio połączone napędy silnikowe, głowica napędu pneumatyczno-elektrycznego (opcja), głowica drukująca w pętli zamkniętej (opcja) |
| Rozmiar ramki szablonu | 420mm x 500mm~737mm x 737mm |
| *Duży obszar drukowania (X x Y) | 450mm x 320mm |
| Typ skrobaka | Ściągaczka stalowa / ściągaczka gumowa (kąt 45°/55°/60° w zależności od wybranego procesu drukowania) |
| Długość skrobaka | 220mm~500mm |
| Wysokość skrobaka | 65±1mm |
| Grubość ostrza | 0,25 mm Diamentowa powłoka węglowa |
| Tryb drukowania | Drukowanie pojedynczej lub podwójnej rakli |
| Długość rozformowania | 0,02 mm do 12 mm |
| Szybkość drukowania | 6 mm/s do 200 mm/s |
| Ciśnienie drukowania | 0,5 kg do 10 kg |
| Plan drukowania | ±200 mm (od środka) |
| Parametry obrazu automatycznej maszyny drukarskiej SMT | |
| Pole widzenia obrazu (FOV) | 6,4 mm x 4,8 mm |
| Zakres regulacji platformy | X, Y: ±7,0 mm, : ±2,0°. |
| Typ punktu odniesienia | Standardowy punkt odniesienia kształtu (patrz norma SMEMA), teren/otwór |
| System kamer | Oddzielna kamera, oddzielny system wizyjny obrazowania góra/dół, pozycjonowanie dopasowania geometrycznego |
| Parametry wydajności automatycznej maszyny drukarskiej | |
| Dokładność powtarzania kalibracji obrazu | ±12,5 mikrona (±0,0005") @6 σ, Cp jest większe lub równe 2,0 |
| Powtarzalność druku | ±25 mikronów (±0,001") @6 σ, Cp jest większe lub równe 2,0 |
| czas obiegu | Mniej niż 7,5s |
| Zmienić czas | Mniej niż 5 minut |
| Automatyczna maszyna drukarska SMT | |
| wymaganie mocy | AC220V±10%, 50/60HZ, 15A |
| Wymagania dotyczące sprężonego powietrza | 4 ~ 6 kg / cm2, rura o średnicy 10,0 |
| system operacyjny | Windows XP |
| wymiar fizyczny | 1150mm x 1440mm x 1480mm |
| Ciężar maszyny | 1000 kg |
1. Precyzja automatycznej maszyny do drukowania pasty lutowniczej GD450+
Numeryczny model obliczeniowy HTGD zapewnia, że maszyna osiąga precyzyjne wyrównanie i łatwo osiąga wydruk 01005
2. Automatyczna maszyna do drukowania pasty lutowniczej HTGD * platforma regulacyjna
Zoptymalizowana konstrukcja modułowej konstrukcji napędu skutecznie poprawia stabilność regulacji platformy i zapewnia najlepszą transmisję w ramach regulacji mikroruchu, dzięki czemu maszyna spełnia najbardziej wymagające drukowanie.
Konstrukcja jest prosta i niezawodna, a regulacja jest wygodna.Może realizować regulację wysokości pinu PIN* płyt PCB o różnych grubościach.
3. System obrazu i ścieżki światła automatycznej drukarki pasty lutowniczej
Nowy system ścieżek optycznych — jednorodne światło pierścieniowe i światło koncentryczne o wysokiej jasności, w połączeniu z funkcją regulacji jasności bez *, dzięki czemu wszystkie rodzaje punktów Znaku mogą być dobrze rozpoznane (w tym nierówne punkty Znaku), co jest odpowiednie dla powlekanie Cynowane, miedziowane, pozłacane, cynowane, FPC i inne rodzaje PCB w różnych kolorach.Czterokierunkowe źródło światła jest regulowane, jednocześnie podświetlana jest soczewka telecentryczna, stalowa siatka i płytka PCB.
4. W pełni automatyczna maszyna do drukowania pasty lutowniczej, programowalna, adaptacyjna wycieraczka typu pływającego, która może zrównoważyć własną wagę
*Pionowe i proste sterowanie silnikiem krokowym, wbudowany **system kontroli ciśnienia, może dokładnie określić pierwotną wartość ciśnienia ssawy, bez konieczności uwzględniania typu, długości, wagi lub grubości listwy ssawy.
Programowalny w celu uzyskania elastycznego procesu drukowania;Jest przeznaczony do różnych wymagań dotyczących ciśnienia przedniej i tylnej belki ssącej oraz stabilności podnoszenia, aby zapobiec wyciekowi pasty lutowniczej, a ostrze ma pewną elastyczną konstrukcję mocowania.
Nacisk rakli, prędkość podnoszenia, prędkość drukowania i zakres drukowania są regulowane przez oprogramowanie i jest to dla klienta. Zapewnia różnorodne metody odkształcania w celu dostosowania do różnych płyt PCB o różnych wymaganiach dotyczących cyny, zapewniając klientom dobra platforma kontroli drukowania.
5. System pozycjonowania PCB maszyny drukarskiej HTGD
Napęd z płaskim paskiem, skutecznie zwiększający wydajność szyny prowadzącej, prędkość transportu, napęd silnika krokowego, programowalny w celu uzyskania różnych prędkości i czynności transportowych, nowa koncepcja prowadnic, bezproblemowa przekładnia zapewniająca niezawodność transportu PCB, * czterobelkowa płyta łącząca mechanizm boczny Elastyczny mechanizm zaciskowy.Programowalna regulacja docisku, wielopunktowa podciśnienie częściowe na dole, igła magnetyczna, blok konturowy, * uchwyt narzędziowy (Grid-Lock/opcja) i komora ssąca w kształcie litery H na dole (opcja).
6. Automatyczny system czyszczenia maszyny do drukowania pasty lutowniczej
Automatyczna i skuteczna struktura czyszczenia separacji, wentylator o dużej mocy i generator podciśnienia Venturi do odkurzania, system wtrysku tłoka i programowalny rozmaz do nakładania płynu czyszczącego, na sucho, na mokro i odkurzanie trzema metodami czyszczenia, które można dowolnie wybierać i łączyć, Użytkownik można ustawić cykl czyszczenia, czas i prędkość zgodnie z rzeczywistymi potrzebami.
Długość papieru do wycierania jest uniwersalna, łatwa w demontażu i oszczędza zasoby;wzmocniona kratka podciśnieniowa w pełni wykorzystuje wydajność wentylatora, co * sprzyja czyszczeniu
7. Automatyczny elektroniczny system sterowania do drukowania pasty lutowniczej
Zastosowano samodzielnie opracowany modułowy układ scalony, który jest bezpieczny i łatwy w utrzymaniu;Najbardziej zaawansowany przemysłowy system sterowania w branży może być używany do modyfikowania parametrów maszyny podczas ruchu i rzeczywistej realizacji funkcji pauzy.
8. Wysoce elastyczny system mocowania ramy z siatki stalowej
Wystarczy wpisać pozycję punktu MARK stalowej siatki, która ma być automatycznie pozycjonowana, co jest wygodne dla użytkowników do elastycznej wymiany siatki stalowej o różnych rozmiarach.Może obsługiwać najmniejszy rozmiar stalowej siatki, 420 × 500 mm, najmniejszy rozmiar 737 × 737 mm i grubość 20 ~ 40 mm.
9. Prosty i łatwy w użyciu graficzny interfejs obsługi w języku chińskim/angielskim
Podajnik SMT SONY Stick
Podajnik kijów SMT, podajnik kijów yamaha, podajnik kijów yamaha yv100x, podajnik kijów yamaha ys12 ys24, podajnik wibracyjny yamaha
Podajnik kijów JUKI, Podajnik kijów Samsung, Podajnik kijków Fuji NXT, Podajnik kijków Panasonic,
Przechowywanie PCB, wózek na pcb, stojak na pcb, wózek wiszący na pcb,
Maszyna do podgrzewania pasty lutowniczej, cyfrowa maszyna do odzyskiwania pasty lutowniczej smt,
