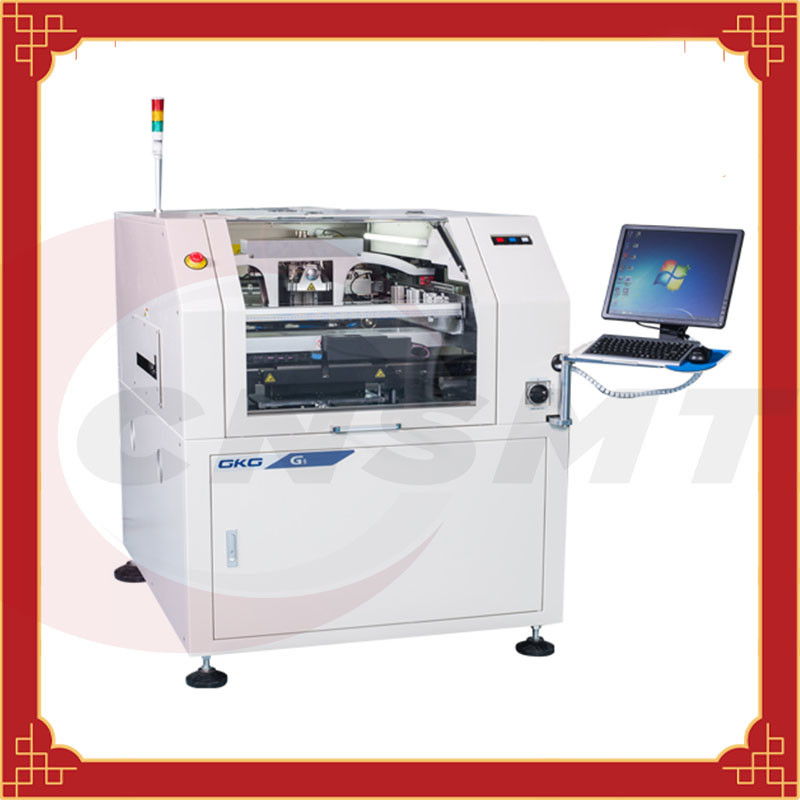

GKG G5, pełna automatyczna drukarka GKG

Cechy produktu automatycznej maszyny do drukowania pasty lutowniczej GKG G5:

1. Dedykowana ręczna platforma podnośnikowa GKG;

Prosta konstrukcja, niski koszt i wygodna regulacja ręczna, która może szybko dostosować wysokość podnoszenia igieł PIN płyt PCB o różnych grubościach

2. System obrazu i ścieżki światła

Nowy system ścieżek optycznych - jednolity pierścień i światło koncentryczne o wysokiej jasności, w połączeniu z funkcją jasności, którą można regulować bezstopniowo, sprawia, że ​​wszystkie rodzaje punktów Mark mogą być dobrze zidentyfikowane (w tym nierówne punkty MARK), odpowiednie do powlekania cyną, miedzią platerowane, pozłacane, cynowane, FPC i inne rodzaje PCB w różnych kolorach

3. System skrobaków

System zgarniaczy typu szyny ślizgowej w celu poprawy stabilności pracy i przedłużenia żywotności

4. System czyszczenia

Nowy rodzaj taśmy do wycierania zapewnia pełny kontakt ze stalową siatką, a zwiększona siła ssania próżni zapewnia eliminację pozostałości pasty lutowniczej w siatce, a efektywna funkcja automatycznego czyszczenia jest naprawdę realizowana;odkurzanie na sucho i na mokro trzy tryby czyszczenia, oprogramowanie można dowolnie ustawiać Tryb czyszczenia i długość papieru do czyszczenia

5. Stabilna konstrukcja z siatki stalowej

6. Kompletny system kontroli 2D

Specyfikacja automatycznej drukarki pasty lutowniczej GKG G5:

Model urządzenia: G5

Rozmiar ramki ekranu: 420 × 520 mm ~ 737 × 737 mm

Duży rozmiar PCB: 400×310mm

Mały rozmiar PCB: 50×50mm

Grubość PCB: 0,4-6 mm

Wypaczanie PCB: Maks. przekątna PCB 1%

Wysokość transmisji: 900 ± 40 mm

Kierunek transmisji: Lewo-Prawo Prawo-Lewo Prawo-Prawo Lewo-Lewo

Prędkość transportu: 1500 mm/s (MAX), Kontrola programu

Sposób transportu: jednoetapowy tor transportowy

Metoda pozycjonowania i podparcia PCB: górna część igły magnetycznej/automatycznie regulowana platforma podnosząca Metoda ścisłego mocowania: unikalna górna płyta spłaszczająca, zacisk boczny

Głowica drukująca: dwa niezależne silniki napędzają głowicę drukującą

Nacisk skrobaka: 0-10kg (sterowanie programem)

Metoda czyszczenia: ulepszona adsorpcja próżniowa, trzy tryby: suchy, mokry i próżniowy

Pole widzenia: 10,24 × 6,4 mm

Regulacja X, Y, θ: X, Y: ±8mm, θ: ±2° (przyrost 0,5 mikro)

System wizyjny: przetwarzanie oprogramowania/jednoczesne obrazowanie w górę iw dół system ścieżki optycznej/1394 kamera cyfrowa/pozycjonowanie dopasowania geometrycznego

Dokładność powtarzania pozycjonowania: ± 0,01 mm

Dokładność drukowania: ± 0,025 mm

Cykl drukowania: ≤8,5S

Czas zmiany: 3 minuty dla starego programu, ustaw 5 minut dla nowego programu.

Główne źródło zasilania powietrzem: 4-6kg/cm2

Zasilanie główne: AC: 220±10%, 50/60HZ 3KW

Metoda sterowania: sterowanie komputerem

System operacyjny: Windows XP

Wymiary maszyny: 1210×1530×1510mm (korpus maszyny)

Całkowita pojemność maszyny: 1000 kg

1. Cel._
Prawidłowo obsługiwać w pełni automatyczną maszynę drukarską E, aby zapewnić normalną pracę maszyny, a tym samym zapewnić produkt.
2 Obowiązujący zakres
Dział produkcji warsztat produkcyjny SMT
3 rzeczownik wyjaśnienie
Drukarka pasty lutowniczej: Nowoczesne drukarki pasty lutowniczej składają się na ogół z płytek, dodając pastę lutowniczą, wytłaczając i przenosząc płytki drukowane.Jego zasada działania to: najpierw mocuje się płytkę drukowaną na stole pozycjonowania druku, a następnie pasta lutownicza lub czerwony klej jest drukowany na odpowiedniej podkładce poprzez szablon za pomocą przednich i tylnych skrobaków drukarki oraz drukowanej płytki drukowanej jest przesyłany przez wejście do maszyny umieszczającej w celu automatycznego umieszczania.
4 obowiązki
4.1-Inżynier sprzętu jest odpowiedzialny za konserwację i okresową konserwację prasy drukarskiej.
4.2 Technik urządzenia jest odpowiedzialny za produkcję i modyfikację programu prasy drukarskiej.
4.3 Operator jest odpowiedzialny za obsługę i konserwację prasy drukarskiej.
4.4 Za nadzór nad wykonaniem odpowiedzialny jest kierownik produkcji.
5 Regulaminu Zarządzania
5.1 Kontrola przed uruchomieniem
5.1.1 Potwierdź, że wygląd maszyny jest czysty i sprawdź, czy wewnątrz urządzenia nie ma żadnych zanieczyszczeń, zwłaszcza w zakresie roboczym toru ruchu.
5.1.2 Potwierdź, że temperatura środowiska pracy wynosi od 23 ± 5 ℃: Wilgotność <80%
5.1.3 Upewnij się, że robocze ciśnienie powietrza w urządzeniu wynosi od 0,4 do 0,6 Ma.
5.1.4 Upewnij się, że zasilanie urządzenia i związane z nim przewody połączeniowe są w normie.
5.2 Rozruch
5.2.1 Włącz zasilanie urządzenia.Rysunek 1. Moc urządzenia
5.2.2 Po włączeniu urządzenia przejdź do interfejsu resetowania, [Rozpocznij resetowanie];poczekaj na zakończenie resetowania.Rysunek 2. Interfejs resetowania urządzenia Rysunek 3. Interfejs zakończenia resetowania urządzenia
5.3 Wywołanie programu produkcyjnego
5.3.1 Wybierz uprawnienia programu zgodnie z monitami systemu, operator nie musi wprowadzać hasła, a reszta musi wprowadzić odpowiednie hasło, aby uzyskać uprawnienia.Wróć po zakończeniu.
Rysunek 4. Interfejs wyboru uprawnień
5.3.2 W opcji głównego interfejsu [Otwórz projekt] wybierz odpowiedni program produkcyjny
5.3.3 Po zakończeniu wyboru nastąpi automatyczny powrót do głównego interfejsu, a program został w tym momencie otwarty.[Wprowadzanie danych];Potwierdź parametry druku wytwarzanego produktu.
5.4 Zainstaluj stalową siatkę
5.4.1 Po potwierdzeniu danych kroku następnym krokiem jest wejście na stronę, a drukarka monituje o dostosowanie szerokości ścieżki.Przed wyregulowaniem szerokości sprawdź, czy na platformie znajduje się górna płyta/naparstek, wyjmij ją, jeśli jest, i zainstaluj ponownie po zakończeniu regulacji szerokości.Górna płyta powinna być zainstalowana jak najbliżej toru, między 1-2 LCM od toru, ale nie w kontakcie z torem, aby zapobiec zużyciu i deformacji toru.Jeśli musisz zainstalować naparstek, powinieneś unikać dolnych elementów, aby uniknąć kolizji.Opcja [Automatyczne pozycjonowanie], w tym czasie drukarka przesunie soczewkę ccD i ustawi przegrodę wejściową.
5.4.2 Podaj FCB z wyjścia maszyny drukarskiej.Prasa drukarska zakończy automatyczne pozycjonowanie.W tym momencie płytka PCB powinna być o około 0,5 mm wyższa niż tor.
5.4.3 W zależności od typu maszyny, która ma być wyprodukowana, wybierz siatkę stalową o odpowiednim numerze ", np. ECLG4A-V05). Następnie wybierz [oś Z do góry], włóż szablon do płyty nośnej ramy i zaciśnij go. Dostosuj położenie podkładki B i otworu szablonu. Kierunek Y może być precyzyjnie dostrojony przez urządzenie. Kierunek X jest dostrajany ręcznie. Po zakończeniu regulacji [Fixed Valve of Screen Frame] i potwierdź, że stal siatka została zaciśnięta [OK], zakończ montaż siatki stalowej.
Rysunek 12. Instalacja siatki stalowej
5.5 Specjalnie zainstalowany skrobak, dodając pastę lutowniczą
5.5.1 Umieść dwa skrobaki na gnieździe skrobaka i mocno je zablokuj.Delikatnie potrząśnij skrobakiem dłonią, aby potwierdzić efekt instalacji.
5.5.2 Przycisk [Drukuj od tyłu] w górnej części głównego interfejsu przesuwa wycieraczkę do tyłu i dodaje rozmrożoną pastę lutowniczą do szablonu.Szerokość pasty lutowniczej powinna być nieco większa niż szerokość otworu szablonu i mniejsza niż szerokość rakli.Brakuje drukowania.Przycisk [Drukuj od przodu] w górnej części głównego interfejsu, przesuń skrobak do przodu dźwięku cyny.
5.6 Kontrola efektu drukowania
5.6.1 Przycisk [Start] po prawej stronie głównego interfejsu, postępuj zgodnie z instrukcjami, aby przenieść PCB na ścieżkę i ponownie wstrzyknąć nowy FCB, urządzenie automatycznie wyrówna szablon zgodnie z poprzednią ustawioną wartością i wyświetli monit do dostrajania urządzenia przed drukowaniem.5.6.2 Metoda precyzyjnego dostrajania urządzenia polega na tym, że platforma osi Z napędza FCE w celu wykonania czterokierunkowego dostrajania.Przesuń FCB w lewo iw górę [+], w prawo iw dół to [-.
5.6.3 [Potwierdź] po debugowaniu urządzenie wydrukuje automatycznie.Ręcznie sprawdź efekt drukowania po zakończeniu drukowania.Jeśli zostanie zakwalifikowany, interfejs zostanie dostrojony przed kolejnym drukowaniem i przejdzie w tryb automatycznego drukowania.Jeśli jest niekwalifikowany, dostrajanie będzie powtarzane, aż zostanie zakwalifikowane.
