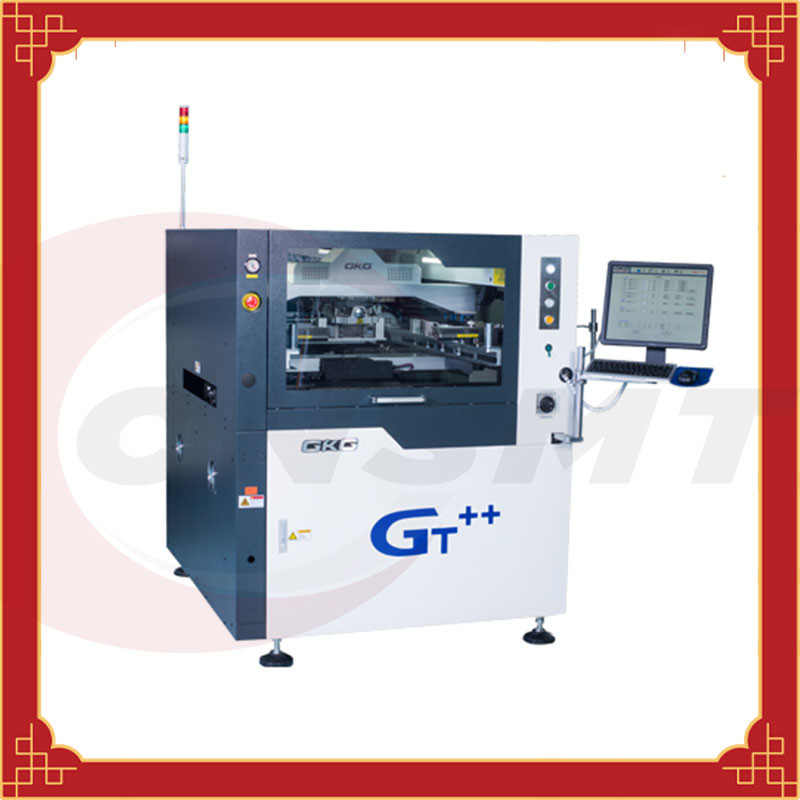

GKG GT ++ SMT Pasta lutownicza Drukarka szablonowa Automatyczna 3KW 60Hz
GKG GT ++, wysokiej klasy pełna automatyczna drukarka SMT, automatyczna maszyna do drukowania pasty lutowniczej
| Model | GT++ |
| Rozmiar ramki ekranu | 470×370-737×737mm |
| Rozmiar podłoża | 50×50—510×510mm |
| Grubość podłoża | 0,4-6 mm |
| Waga podłoża | 5 kg |
| Prześwit od krawędzi podłoża | 2,5 mm |
| Wysokość transmisji | 23mm |
| Wysokość transmisji | 900±40mm |
| Prędkość transportu | Sterowanie programowe 1500mm/S (MAX) (regulacja prędkości) |
| Sposób dostawy | Szyna transportowa jednoczęściowa |
| Metoda podparcia podłoża | Magnetyczny naparstek/blok konturowy/automatycznie regulowana platforma podnośnikowa |
| Metoda mocowania podłoża | Automatyczne teleskopowe dociskanie górne/elastyczne zaciskanie/funkcja odsysania próżniowego |
| Wydanie do druku | 0-20mm |
| Tryb drukowania | Drukowanie pojedynczej lub podwójnej rakli |
| Typ skrobaka | Gumowa ściągaczka/tylko ściągaczka (kąt 45°/55°/60°) |
| Prędkość zgarniacza | 6-200 mm/s |
| Ciśnienie drukowania | 0,5-10 kg |
| Metoda czyszczenia | System czyszczenia kroplowego / czyszczenie tam i z powrotem / trzy tryby odkurzania na sucho i na mokro |
| Pole widzenia | 10×8mm |
| Typ punktu odniesienia | Standardowy punkt odniesienia/podkładka/otwarcie |
| Typ aparatu | Obrazowanie w górę iw dół system wizyjny/kamera cyfrowa/pozycjonowanie z dopasowaniem geometrycznym |
| Dokładność i powtarzalność wyrównania systemu | ± 12,5um przy 6σ, CPK≥2,0 |
| Rzeczywista powtarzalność drukowania pasty lutowniczej | ±18um@6σ, CPK≥2,0 |
| Cykl drukowania | ＜7,5 sek |
| wymaganie mocy | AC220V±10%, 50/60Hz, 3KW |
| Wymagania dotyczące sprężonego powietrza | 4-6 kg/cm² |
| Zużycie powietrza | Około 5L/min |
| Temperatura pracy | ﹣20 ℃ ~ 45 ℃ |
| Wilgotność środowiska pracy | 30%~60% |
| Wymiary (z wyłączeniem lampek trójkolorowych) | dł.1240×szer.1410×wys.1500 (mm) |
| waga | Około 1100 kg |
Wprowadzenie standardowej funkcji automatycznej maszyny do drukowania pasty lutowniczej GKG-GT ++:
1. System czyszczenia kroplowego
Kapiąca struktura czyszcząca może skutecznie zapobiegać częściowemu wycieraniu bez rozpuszczalnika spowodowanemu zatkaniem rury rozpuszczalnika.
2. Zupełnie nowy projekt konstrukcji skrobaka
Nowa konstrukcja zgarniacza szyny ślizgowej i cylindra poprawia stabilność pracy i wydłuża żywotność.
3. System pozycjonowania prowadnicy
Międzynarodowe patenty na wynalazek wzoru użytkowego.Odłączany, programowalny elastyczny zacisk boczny, do miękkich płyt, wypaczonych i zdeformowanych płytek drukowanych, unikalne spłaszczanie górnej części, dzięki programowaniu oprogramowania, może automatycznie rozszerzać się i kurczyć, bez wpływu na grubość cyny.
4. System kamer cyfrowych CCD
Nowy system ścieżek optycznych - jednorodne światło pierścieniowe i światło koncentryczne o wysokiej jasności, w połączeniu z funkcją jasności, którą można regulować bezstopniowo, sprawia, że wszystkie rodzaje punktów znakowania są dobrze rozpoznawane (w tym nierówne punkty znakowania) w celu dostosowania do powlekania cyną, miedzią PCB platerowane, złocone, cynowane, FPC i inne w różnych kolorach.
5. Precyzyjna platforma do regulacji grubości płytki drukowanej
Konstrukcja jest kompaktowa i niezawodna, podnoszenie jest stabilne, oprogramowanie wysokości igły PIN jest automatycznie regulowane, a położenie i wysokość płyt PCB o różnych grubościach można dokładnie regulować.
6. Zupełnie nowy wielofunkcyjny interfejs
Zwięzły i łatwy w obsłudze.Funkcja zdalnego sterowania temperaturą w czasie rzeczywistym.
Opcjonalna funkcja automatycznej maszyny drukującej pastą lutowniczą GKG-GT++:
1. Funkcja automatycznego cynowania i wykrywania pasty lutowniczej typu butelkowego
Mobilna automatyczna pasta lutownicza jest dodawana w celu zapewnienia jakości pasty lutowniczej i ilości pasty lutowniczej w szablonie, aby zapewnić klientowi jakość druku i zwiększyć wydajność.
2. Automatyczny system dozowania
Zgodnie z różnymi wymaganiami dotyczącymi procesu drukowania, po wydrukowaniu płytkę PCB można dokładnie dozować, cynować, wykładać, wypełniać i wykonywać inne czynności funkcjonalne;jednocześnie głowica dozująca jest również wyposażona w funkcję podgrzewania, która może być używana w niższej temperaturze otoczenia. Podgrzanie kleju poprawia płynność kleju.
3. Połączenie SPI
Połączony z SPI, tworząc system zamkniętej pętli.Po otrzymaniu informacji zwrotnej o słabym drukowaniu SPI, urządzenie automatycznie dostosuje się do przesunięcia sprzężenia zwrotnego SPI.Przesunięcie kierunku XY można automatycznie regulować w 3 SZTUK, a szablon zostanie wyczyszczony, aby poprawić drukowanie.Jakość i wydajność produkcji stanowią kompletny system informacji zwrotnej na temat druku.
4. Funkcja wykrywania siatki stalowej
Wykonując kompensację źródła światła na szablonie i używając CCD do sprawdzania siatki szablonu w czasie rzeczywistym, może szybko wykryć i ocenić, czy szablon jest zablokowany po czyszczeniu, i przeprowadzić czyszczenie automatyczne.Jest to rodzaj inspekcji 2D płytek PCB.Dodaj.
5. Wiodąca kompatybilność Przemysłu 4.0
Dzięki automatycznemu ładowaniu lub wyświetlaniu stanu i parametrów maszyny, zapewnia silną gwarancję inteligentnej produkcji przemysłowej 4.0 klientów.Może realizować bezproblemowe połączenie z systemem MES klienta i zapewniać wysoką identyfikowalność produktu;inteligentna konserwacja sprzętu do zarządzania i kontroli, zgodnie z kierownictwem na miejscu, realizuje samodzielne przydzielanie praw użytkowania na wszystkich poziomach personelu inżynierskiego.
6. BTB
Podwójny tor zapewnia podwójną wydajność: dwoma urządzeniami można sterować osobno, na przykład uruchamiając różne produkty na każdym torze;oba urządzenia można ponownie rozdzielić w dowolnym momencie
